Boumatic TouchPoint Installationsanweisungen Seite 221

Verlegen Sie die Gleichstrom- und PRISM-Neben-
kommunikationskabel vom TouchPoint zur Milch-
mengenmessgeräte-Baugruppe. Der gelbe, rote und
grüne 5/32 Zoll-Schlauch (4 mm) muss ebenfalls zur
Milchmengenmessgeräte-Baugruppe verlegt wer-
den. Schließen Sie den roten und den grünen 5/32
Zoll-Schlauch (4 mm) an das Magnetventil an (siehe
Abbildung 197).

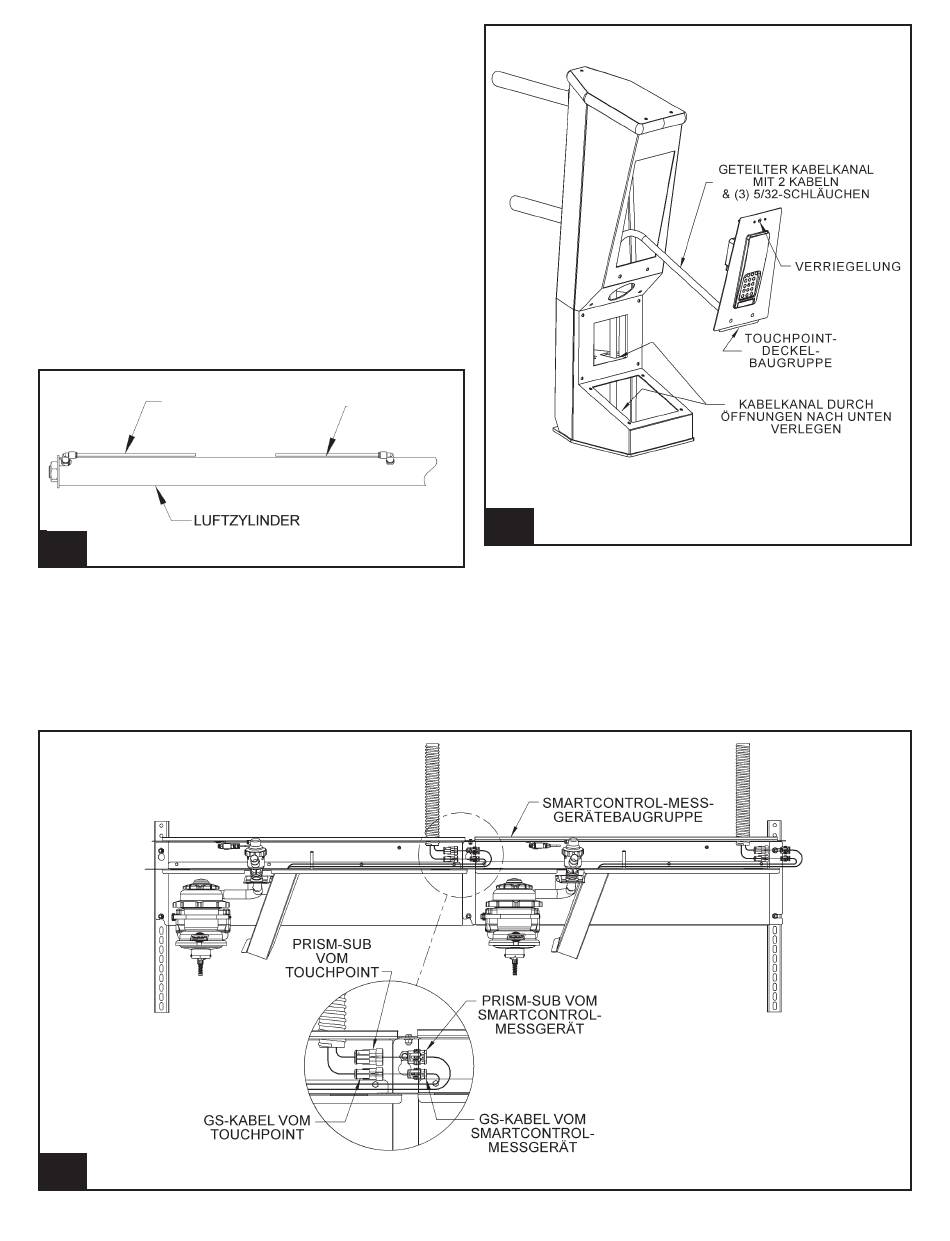

Schließen Sie den roten und den grünen 5/32 Zoll-
Schlauch (4 mm) wie folgt an den Zylinderanschlüssen
an (siehe Abbildung 195):
• Der rote 4 mm-Schlauch (5/32 Zoll) wird am Pleu-
elende angeschlossen.
• Der grüne 4 mm-Schlauch (5/32 Zoll) wird am
festen Ende des Zylinders angeschlossen.
GRÜNER SCHLAUCH
4 mm (5/32 Zoll)
Anschluss des roten und grünen
195.
5/32 Zoll-Schlauchs (4 mm)
Montieren Sie die TouchPoint-Baugruppe am Bügel
und sichern Sie sie (siehe Abbildung 196).
197.
Anschluss der Gleichstrom- und PRISM-Sub-Kabel
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
ROTER SCHLAUCH
4 mm (5/32 Zoll)
196.
l925_121
Bringen Sie das Gleichstromkabel vom TouchPoint
am Gleichstromkabel der SmartControl-Messgeräte-
Baugruppe an. Bringen Sie dann das PRISM-Neben-
kommunikationskabel vom TouchPoint am PRISM-
Nebenkommunikationskabel der Milchmengenmessge-
räte-Baugruppe an (siehe Abbildung 197).
221
TouchPoint und Kabelkanal
(4 mm)
l925_57
l925_123
9g925
3/6/13
