Boumatic TouchPoint Installationsanweisungen Seite 48

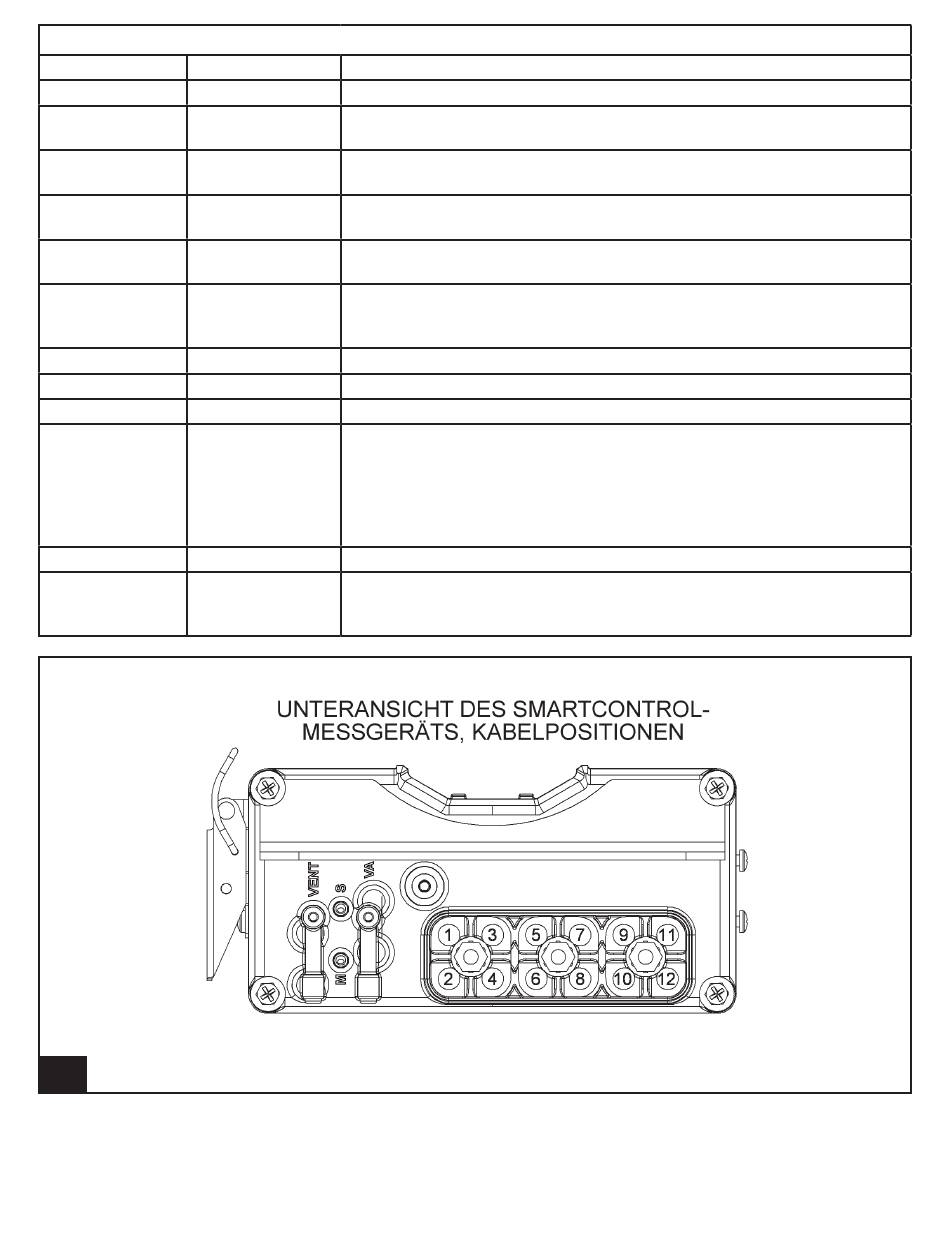

Tabelle 13: SmartControl-Messgerät, Kabelpositionen
Kabelpos. Beschreibung
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS PRISM-Hauptkommunikationskabel zum nächsten SmartControl-
5 PRISM-Sub EIN
6 PRISM-Sub AUS
7 Pulsator
8
9
10 Schalter:
Eintriebs-/
Austriebstor
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Nicht belegt
12 Milchmengen-
messgerät-
Auslass
28.
SmartControl-Messgeräte-Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät. Der letzte
Melkplatz in einer Gruppe hat hier kein Netzkabel.
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder
vom vorherigen SmartControl-Messgerät
Messgerät oder PRISM-Abschlusswiderstand
PRISM-Nebenkommunikationskabel von TouchPoints oder vom vor-
herigen SmartControl-Messgerät
PRISM-Nebenkommunikationskabel zum nächsten SmartControl-
Messgerät oder bei letztem Steuerelement in der Gruppe Abschlusswi-
derstand
Kabel zum Pulsator
Position der Schalter für Eintriebs-/Austriebstor, Reinigungsmodus,
Melkmodus und Vakuumkontrolle. Jeder verwendete Schalter führt
zu einem anderen SmartControl-Messgerät.
Reserviert für zukünftige Nutzung
Kabel zum Auslass des Milchmengenmessgeräts
48 TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
