5. Verdrahtung

5.1 Allgemeines

Beim Anschluss von TouchPoints und SmartControl-
Messgeräten müssen folgende Richtlinien beachtet werden:
• Beim Anschluss von zusätzlichen Geräten wie Pulsa-
toren, Fernbedienungsschaltern, Magnetventilen usw.
müssen die Kabel einen Durchmesser von 5,3 – 6,4 mm
(0,210 – 0,250 Zoll) haben, damit sie in die Kabeldurch-
führungen eingeschoben werden können und korrekt
abdichten.
• Die Druckplatte für die Kabeldurchführungen muss
fest angezogen werden, auch wenn keine Kabel an-
geschlossen sind.
• Nach abgeschlossenem Anschluss von TouchPoint und
SmartControl-Messgerät ziehen Sie die drei Muttern an
der Druckplatte an, um die 12 Kabeldurchführungen
abzudichten.
• Verlegen Sie das +24 V GS-Netzkabel und das PRISM-
Kommunikationskabel nicht im selben Kabelkanal
wie die Wechselstromversorgung oder in geringerem
Abstand als 305 mm (12 Zoll) von der Wechselstrom-
versorgung. Übergänge über Wechselstromleitungen
müssen im rechten Winkel erfolgen.
• Wenn vom TouchPoint oder SmartControl-Messgerät
Kabel entfernt werden, müssen entsprechende Stopfen
eingesetzt werden oder die Gummitülle muss ausge-
wechselt werden. Andernfalls kann es zu Wasserschä-
den an der elektronischen Steuerung kommen.
• Alle Kabelanschlüsse müssen sich in einem abgedichte-
ten Verteilerkasten, im TouchPoint oder im SmartCon-
trol-Messgerät befinden, damit keine Korrosion auftritt.

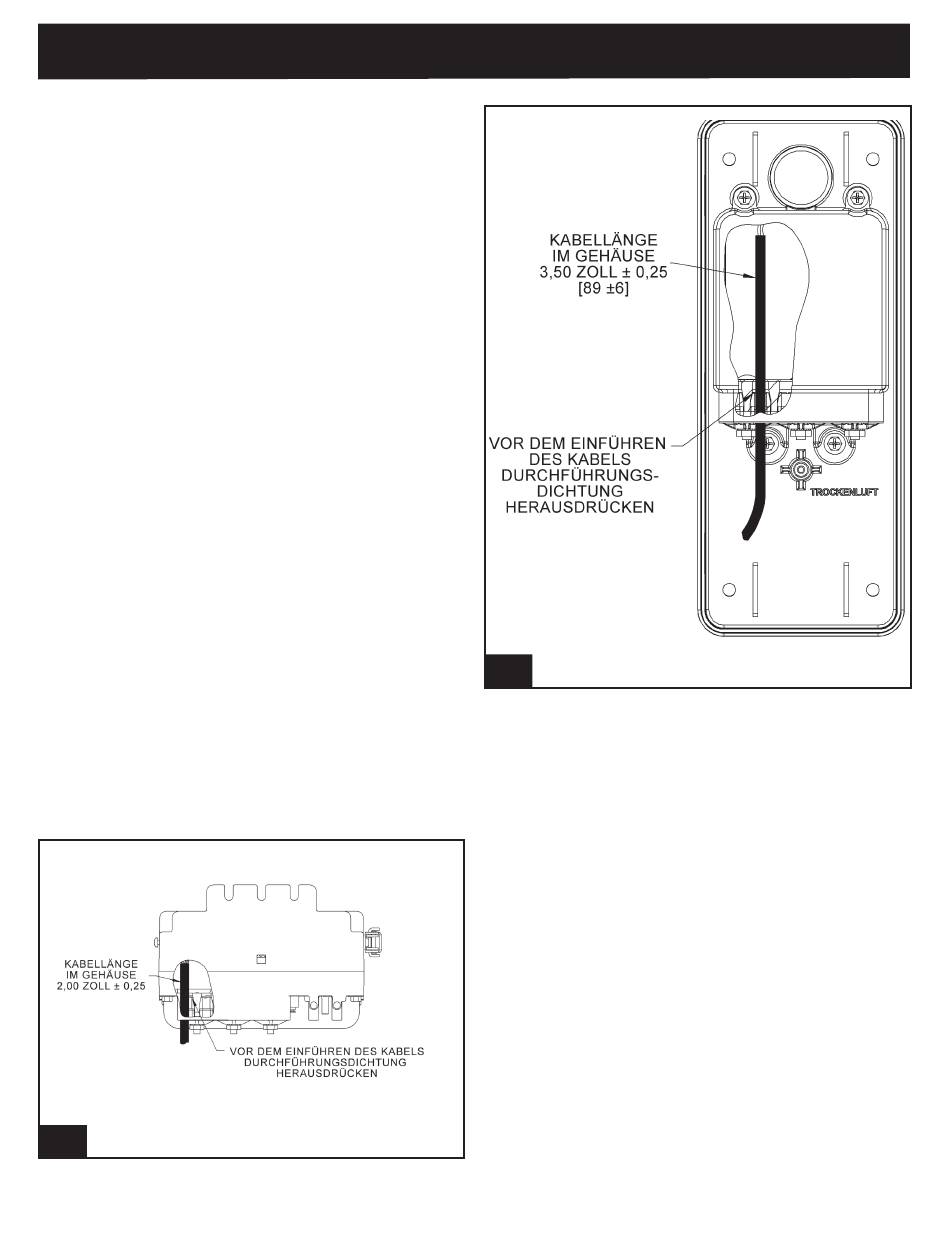

Am SmartControl-Messgerät sollte der Kabelmantel 50 mm
(2 Zoll) in das Gehäuse reichen. Der Kabelmantel muss
89 mm (3 ½ Zoll) in die hintere Abdeckung des TouchPoints
eingeschoben sein; siehe Abbildungen 11 und 12.
50 mm ± 6
Kabellänge innerhalb des
11.
SmartControl-Messgeräts
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
12.
Kabellänge innerhalb des TouchPoints
