4.2 Frischluft

Unter Frischluft versteht man gefilterte Luft, die jedoch
nicht auf Feuchtigkeit kontrolliert wurde. Frischluft wird
für Pulsatoren und für das Milchmengenmessgerät ver-
wendet. Je nach dem Melkstandtyp und der Position der
Pulsatoren in Bezug auf das Milchmengenmessgerät kann
die Frischluftleitung unterschiedliche Größen aufweisen.
In Melkständen, bei denen sich das Milchmengen-
messgerät neben dem Pulsator befindet, kann für die
Frischluftleitung des Milchmengenmessgeräts diesel-
be Frischluftleitung wie für den Pulsator verwendet
werden. Die Frischluftleitung des Pulsators hat nor-
malerweise einen Durchmesser von 76 oder 102 mm
(3 oder 4 Zoll) (siehe Abbildung 8).
Wenn sich der Pulsator nicht neben dem Milchmen-
genmessgerät befindet, muss eine Frischluftleitung
für die Milchmengenmessgeräte gelegt werden. Die
Frischluft muss gefiltert werden, um Staub und Fliegen
aus den Vakuummagnetventilen fernzuhalten. Für die
Milchmengenmessgeräte wird keine größere Luftmenge
benötigt; daher kann eine Leitung von 25 mm (1 Zoll)
für alle Melkstandgrößen verwendet werden (siehe
Abbildung 8).

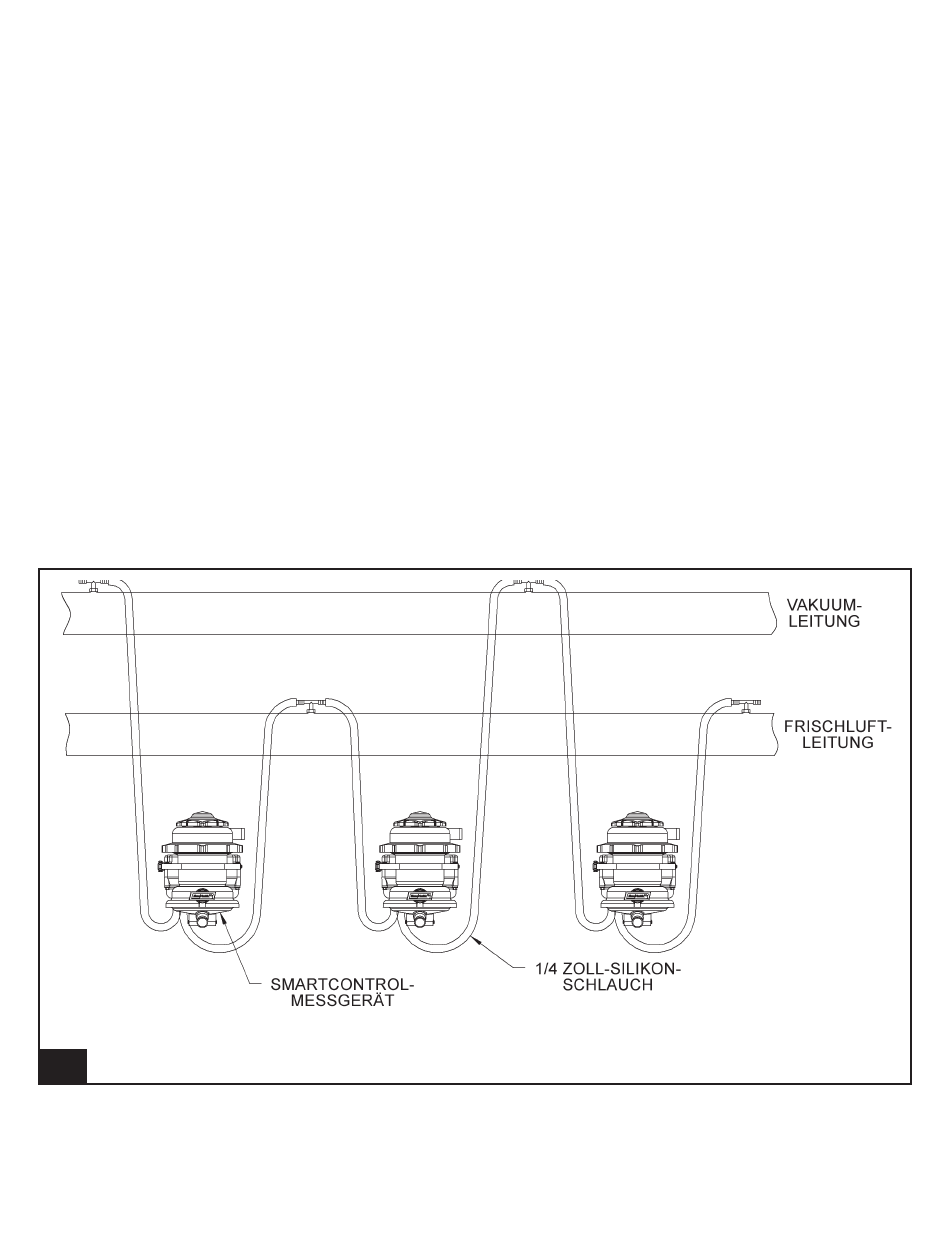

8.
Frischluft- und Vakuumleitungen für das Milchmengenmessgerät
9g925
2/21/13

4.3 Vakuum

Unterdruck wird bei der Pulsation, beim Betrieb des
Milchmengenmessgeräts, bei der Milchabschaltung
und bei einigen Melkstandfunktionen des Abnahme-
zylinders eingesetzt.
Für das Milchmengenmessgerät ist Unterdruck erfor-
derlich, um die Milchfüllung und -entleerung zu steuern.
In Melkständen, bei denen sich das Milchmengen-
messgerät neben dem Pulsator befindet, kann für die
Vakuumleitung des Milchmengenmessgeräts dieselbe
Vakuumleitung wie für den Pulsator verwendet werden.
Die Vakuumleitung des Pulsators hat normalerweise
einen Durchmesser von 76 oder 102 mm (3 oder 4
Zoll) (siehe Abbildung 8).
Wenn sich der Pulsator nicht neben dem Milchmen-
genmessgerät befindet, muss eine Vakuumleitung für
die Milchmengenmessgeräte gelegt werden. Für die
Milchmengenmessgeräte wird keine größere Unter-
druckmenge benötigt; daher kann eine Leitung von
25 mm (1 Zoll) für alle Melkstandgrößen verwendet
werden (siehe Abbildung 8).
6,4 mm
24 TouchPoint™ und SmartControl™-Messgerät
l925_38
Installationsanweisungen
