Boumatic TouchPoint Installationsanweisungen Seite 63

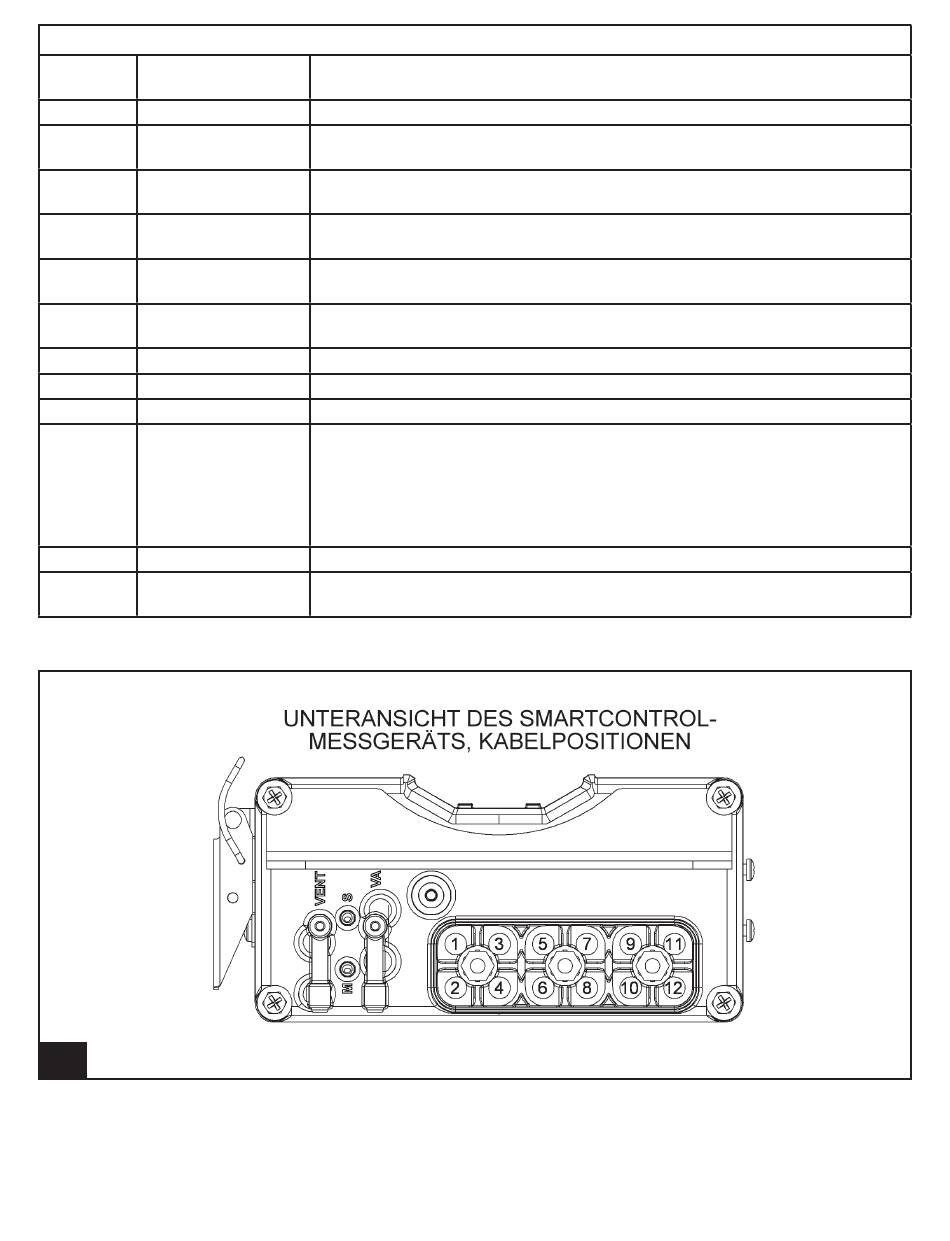

Tabelle 23:
SmartControl-Messgerät, Kabelpositionen
Kabel- Beschreibung
position
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS
5 PRISM-Sub EIN
6 PRISM-Sub AUS
7 Pulsator
8
9
10 Schalter:
Eintriebs-/
Austriebstor
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Nicht belegt
12 Milchmengen-
messgerät-Auslass
38.
SmartControl-Messgeräte-Kabelpositionen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät. Der letzte
Melkplatz in einer Gruppe hat hier kein Netzkabel.
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder vom
vorherigen SmartControl-Messgerät
PRISM-Hauptkommunikationskabel zum nächsten SmartControl-Messgerät
oder PRISM-Abschlusswiderstand
PRISM-Nebenkommunikationskabel von TouchPoints oder vom vorherigen
SmartControl-Messgerät
PRISM-Nebenkommunikationskabel zum nächsten SmartControl-Messgerät
oder bei letztem Steuerelement in der Gruppe Abschlusswiderstand
Kabel zum Pulsator
Position der Schalter für Eintriebs-/Austriebstor, Reinigungsmodus, Melk-
modus und Vakuumkontrolle. Jeder verwendete Schalter führt zu einem
anderen SmartControl-Messgerät.
Reserviert für zukünftige Nutzung
Kabel zum Auslass des Milchmengenmessgeräts
