4.4.2 Druckluftleitung für SmartCon-
trol-Messgeräte
• Für Melkstände bis einschließlich 2 X 36 kann eine
¼ Zoll-Luftleitung (6,4 mm) mit Schnellanschlüssen
verwendet werden.
• Für Melkstände ab 2 X 37 kann eine starre ½ Zoll-
Luftleitung (12,7 mm) verwendet werden.
Bei Verwendung von Schedule 40 PVC-Rohr bohren Sie
mit einem Gewindebohrer ein ⅛ Zoll-NPT-Gewindeloch
in die Oberseite der Druckluftleitung. Die Öffnung soll-
te sich auf halbem Weg zwischen den ersten beiden
Milchmengenmessgeräten befinden und alle 142,24 cm
(56 Zoll) wiederholt werden. Bringen Sie nach Bedarf
die 5/32 Zoll-T-Stücke (4 mm) an. Möglicherweise
muss am letzten Melkplatz ein 90°-Ellbogen verwendet
werden, wenn sich im Melkstand auf einer Seite eine
ungerade Anzahl von Melkplätzen befindet.
6,4 mm
12,7 mm
10.

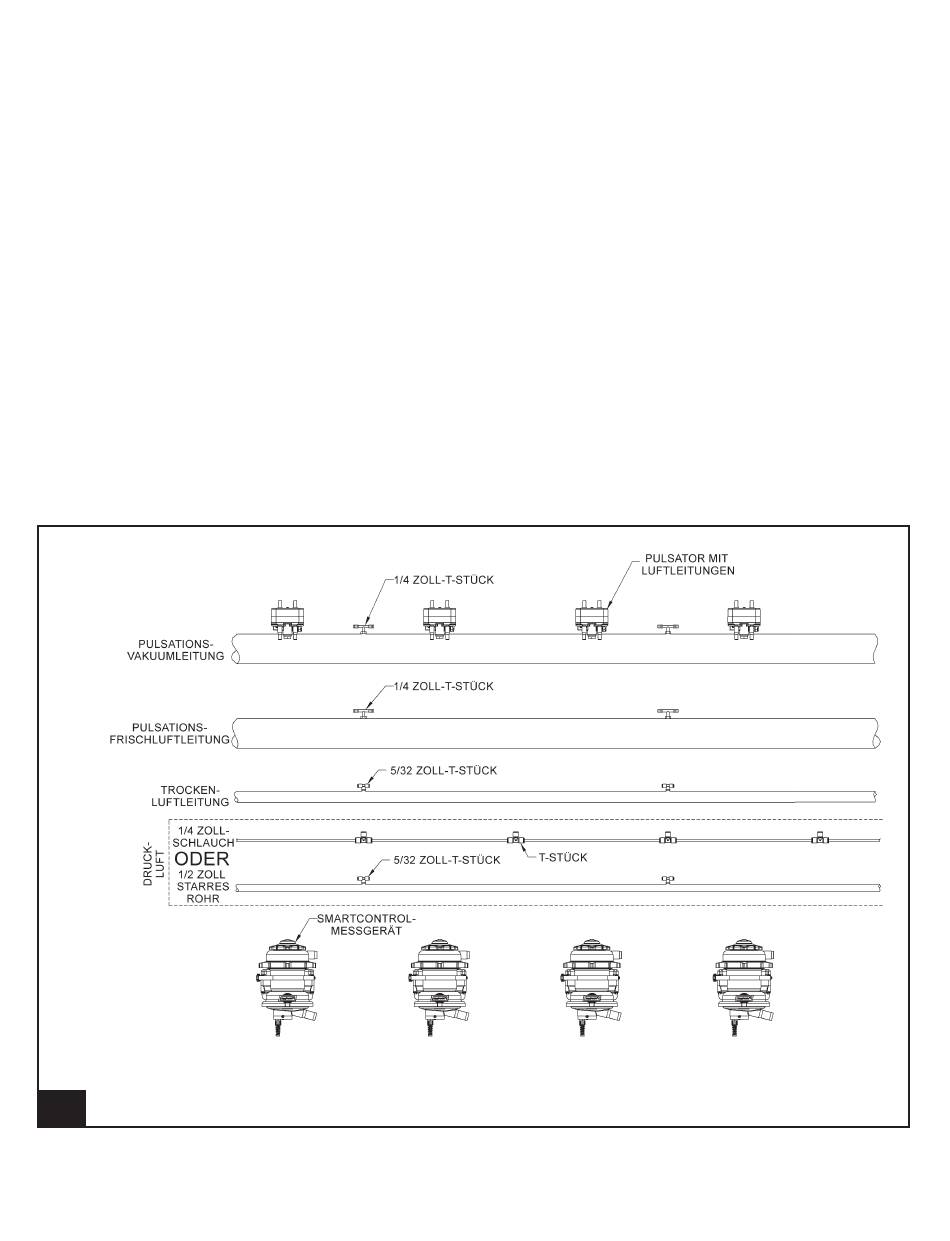

Verlauf der Druckluftleitung für SmartControl-Messgeräte
9g925
2/21/13
6,4 mm
6,4 mm
4 mm
4 mm
