Schließen Sie die restlichen PRISM-Hauptkommuni-
kationskabel an (siehe Abbildung 193).
Schließen Sie das PRISM-Hauptkommunikationskabel
am Schwenkverbinder an.
Nehmen Sie die Verdrahtung folgendermaßen vor:
• Der Schirmleiter wird an Ring 4 angeschlossen.
• Das weiße Kabel wird an Ring 3 angeschlossen.
• Das blaue Kabel wird an Ring 2 angeschlossen.
Verlegen Sie das lange PRISM-Hauptkommunikati-
onskabel vom Melkstand zu dem Raum, in dem sich
der SmartDairy Controller befindet, und schließen Sie
es an J19 an. Wenn das Kabel nicht lang genug ist,
fügen Sie Kabel hinzu, um den SmartDairy Controller
zu erreichen. Die Abschlusswiderstände für PRISM-

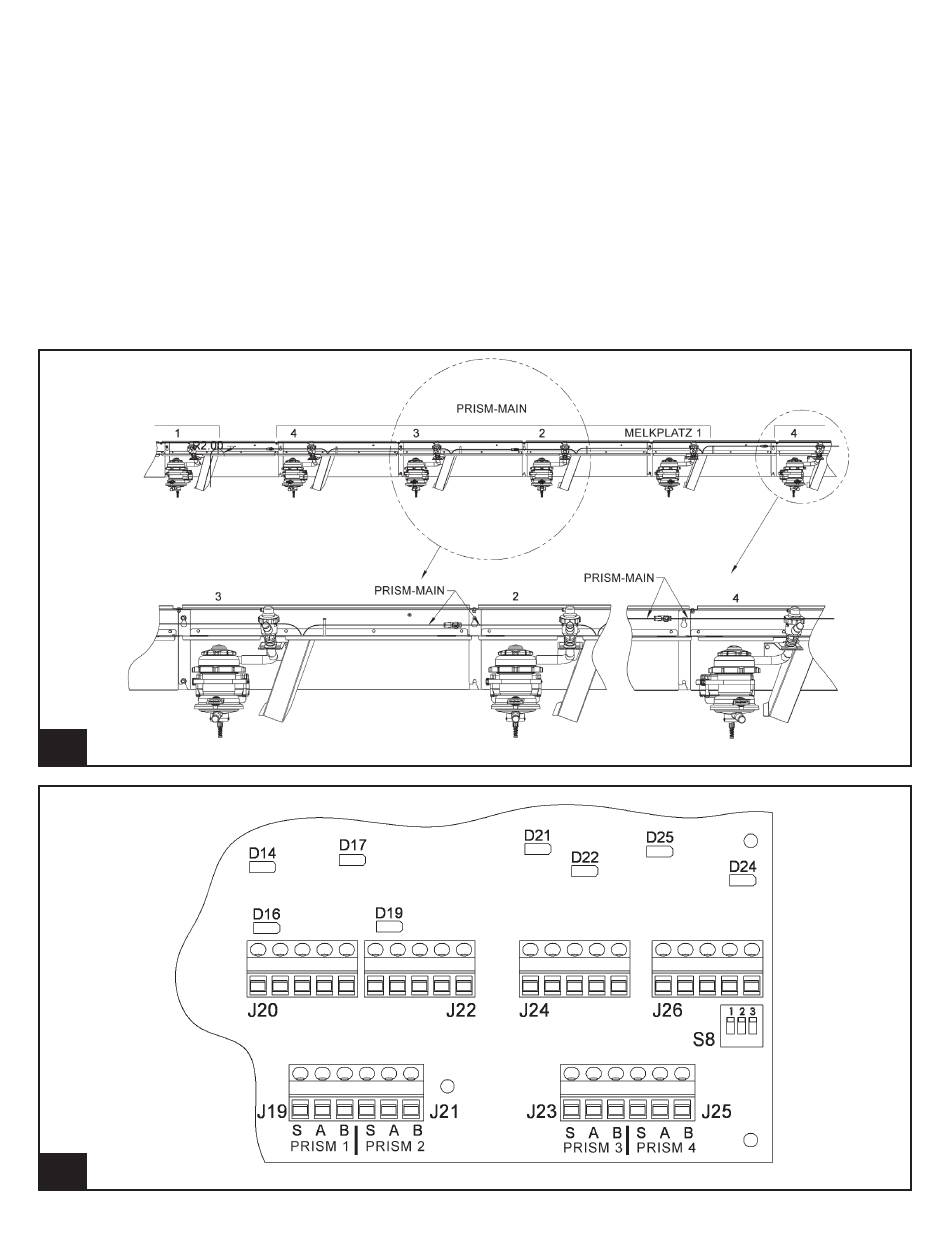

193.
PRISM-Main-Kabelanschluss von Messgeräte-Baugruppe zu Messgeräte-Baugruppe
194.
PRISM-Hauptkommunikationskabel, Verdrahtung
9g925
3/6/13
Main befinden sich im Melkstand an den Enden des
PRISM-Hauptkommunikationskabels.
Führen Sie die Verdrahtung wie in Abbildung 194
dargestellt durch:
• Der Schirmleiter wird an J19, Pin 1 – S angeschlossen.
• Das weiße Kabel wird an J19, Pin 2 – A angeschlossen.
• Das blaue Kabel wird an J19, Pin 3 – B angeschlossen.
Entfernen Sie den Abschlusswiderstand, der mit J20
des SmartDairy Controllers verbunden ist.
—HINWEIS —————————————
Wenn nur ein einziges Kabel an J19 im SmartDairy
Controller angeschlossen ist, belassen Sie den
Abschlusswiderstand an J20, Pins 3 und 4.
