Boumatic TouchPoint Installationsanweisungen Seite 261

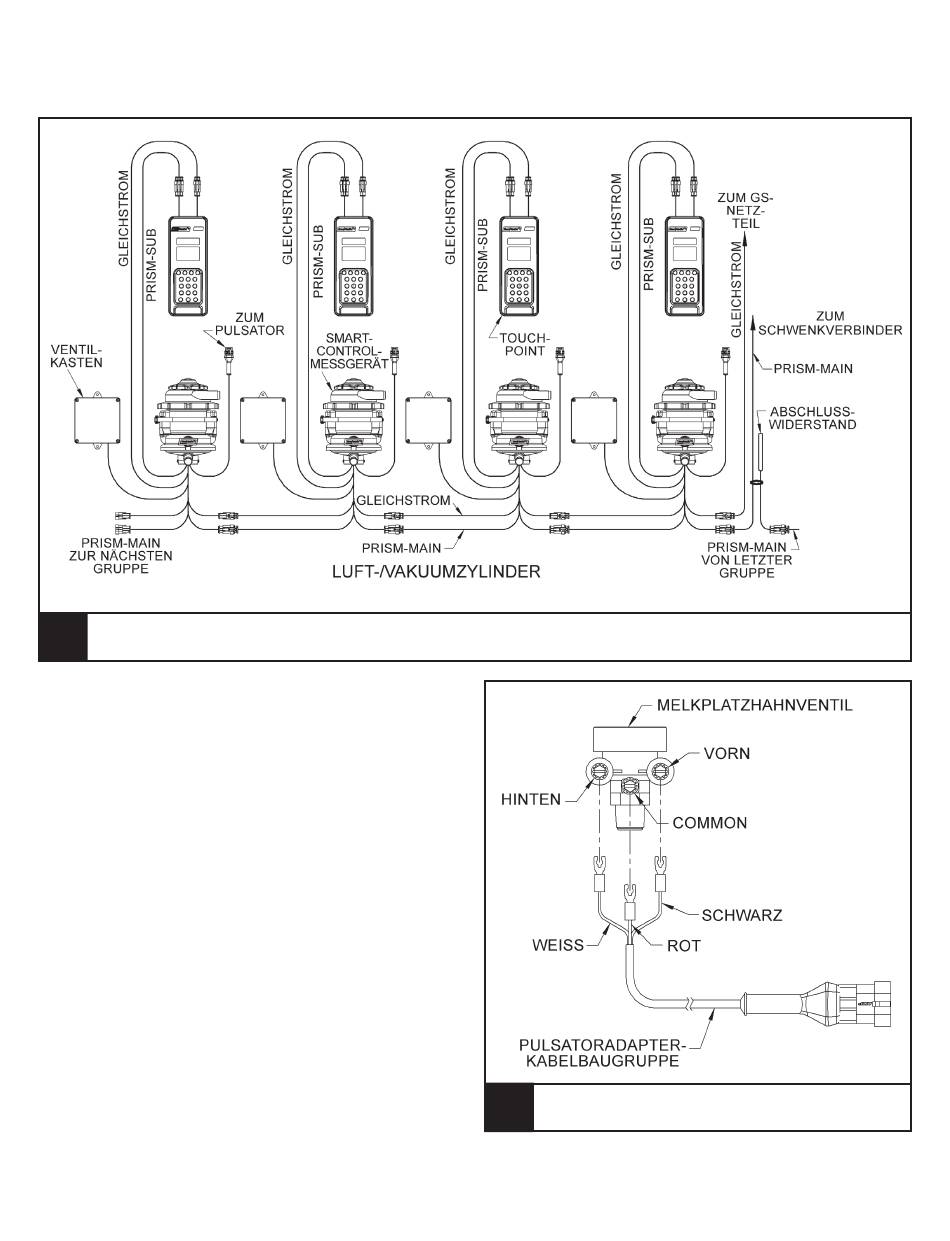

Schließen Sie das Gleichstromkabel von der ersten
Milchmengenmessgeräte-Baugruppe an die zweite
Milchmengenmessgeräte-Baugruppe an (siehe Ab-
bildung 232).
Erläuterung der Abbildung Gleichstromkabelanschluss von Messgeräte-Baugruppe zu
232.
Messgeräte-Baugruppe
Installieren Sie das kurze Adapterkabel nach Bedarf am
Melkplatzhahnventil oder Pulsator (siehe Abbildung 233).
Nehmen Sie die Verdrahtung folgendermaßen vor:
• schwarzes Kabel (vorn) an Pulsator-Melkplatz-
hahnventil
• weißes Kabel (hinten) an Pulsator-Melkplatzhahn-
ventil
• rotes Kabel (Common) an Pulsator-Melkplatz-
hahnventil
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Verdrahtung des
233.
Pulsatoradapterkabels
Nachdem das Pulsatoradapterkabel installiert ist,
schließen Sie das Pulsatorkabel vom TouchPoint an.
261
