Boumatic TouchPoint Installationsanweisungen Seite 205

Schließen Sie das PRISM-Hauptkommunikationskabel
am Schwenkverbinder an.
Nehmen Sie die Verdrahtung folgendermaßen vor:
• Der Schirmleiter wird an Ring 4 angeschlossen.
• Das weiße Kabel wird an Ring 3 angeschlossen.
• Das blaue Kabel wird an Ring 2 angeschlossen.
Die Melkplatznummer kann an jedem SmartControl-
Messgerät eingestellt werden. Lockern Sie Schraube
und Mutter am jeweiligen Zahlenrad, stellen Sie den
gewünschten Wert ein und ziehen Sie die Befestigungs-
elemente wieder an (siehe Abbildung 179).
Verlegen Sie das lange PRISM-Hauptkommunikati-
onskabel vom Melkstand zu dem Raum, in dem sich
der SmartDairy Controller befindet, und schließen Sie
es an J19 an. Wenn das Kabel nicht lang genug ist,

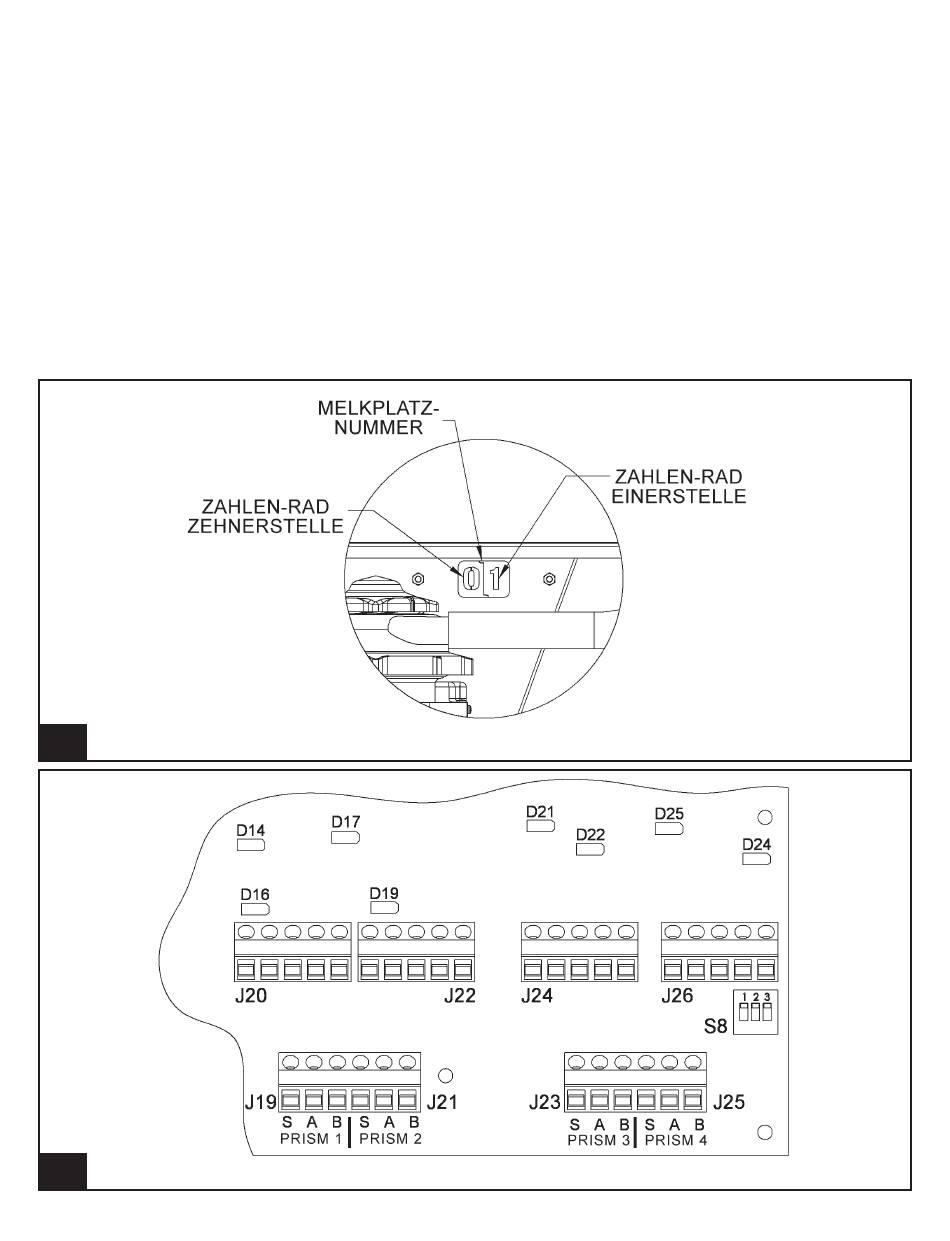

179.
SmartControl-Messgeräte und Melkplatznummern
180.
PRISM-Hauptkommunikationskabel, Verdrahtung
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
fügen Sie Kabel hinzu, um den SmartDairy Controller
zu erreichen. Die Abschlusswiderstände für PRISM-
Main befinden sich im Melkstand an den Enden des
PRISM-Hauptkommunikationskabels.
Nehmen Sie die Verdrahtung folgendermaßen vor:
• Der Schirmleiter wird an J19, Pin 1 – S angeschlossen.
• Das weiße Kabel wird an J19, Pin 2 – A angeschlossen.
• Das blaue Kabel wird an J19, Pin 3 – B angeschlossen.
Entfernen Sie den Abschlusswiderstand, der mit J20
des SmartDairy Controllers verbunden ist.
—HINWEIS —————————————
Wenn nur ein einziges Kabel an J19 im SmartDairy
Controller angeschlossen ist, belassen Sie den
Abschlusswiderstand an J20, Pins 3 und 4.
