17.11.3 Anschluss von Schläuchen und
Leitungen
Schließen Sie den 3/8 Zoll-Schlauch (9,5 mm) oben
am Zylinder an (siehe Abbildung 154).
Bringen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
an der Trockenluftleitung an (siehe Abbildung 154).
(4 mm)

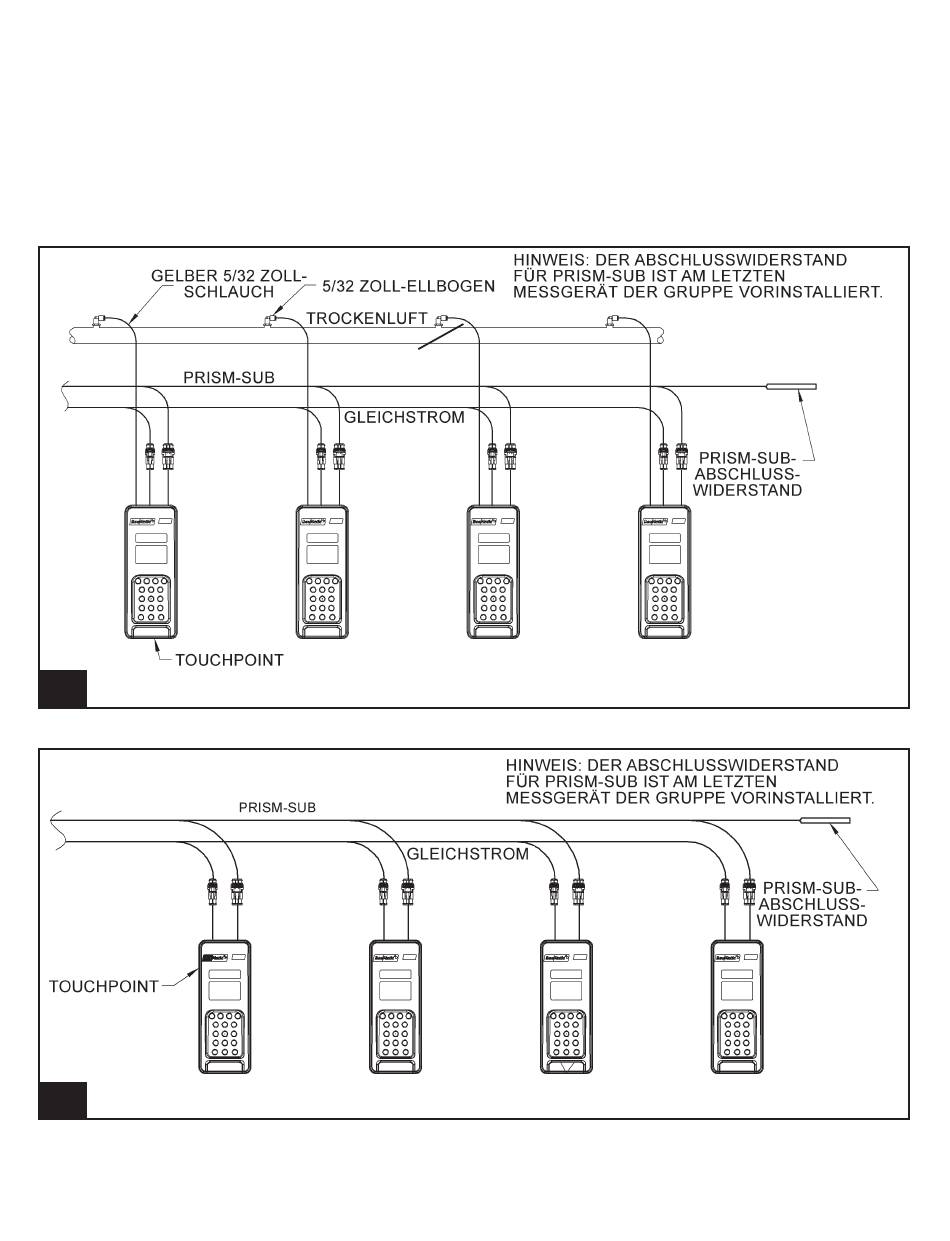

154.
Anschluss des 5/32 Zoll-Trockenluftschlauchs (4mm)
155.
Gleichstromkabel und PRISM-Sub-Gruppenkabel
9g925
2/21/13
17.11.4 Gleichstrom- und PRISM-Sub-
Verdrahtung
Nachdem alle TouchPoints montiert sind, schließen Sie
Gleichstromkabel und PRISM-Nebenkommunikations-
gruppenkabel an. Das Ende der Kabelbaugruppe ohne
Stecker sollte sich am nächsten bei den Netzteilen
befinden. Die TouchPoint-Vierergruppenkabel müssen
mit dem nächsten Ende in Richtung der GS-Netzteile
installiert werden. Die Dreiergruppenkabel müssen sich
am Kuheintriebsende befinden (siehe Abbildung 155).
4 mm (5/32 Zoll)
ELLBOGEN
