5.2 Kabelschuhe

Kabelschuhe werden an Kabelenden angebracht, um
die Verbindung sicherer zu machen. Die Verwendung
von Kabelschuhen bietet folgende Vorteile:
• Die Kunststoffummantelung liefert eine gewisse
Zugentlastung und verhindert Kabelbruch, wo die
Isolierung vom Kabel entfernt wurde.
• Die Verbindung wird sicherer und stabiler, wenn
das Kabel in einen Stecker geschoben wird.
• Kurzschlüsse in der Verdrahtung werden ver-
mieden, da die Drahtlitzen in einer Metallhülse
eingefasst sind.
Die Kabelschuhe werden mit einer speziellen Crimp-
zange auf das Kabel gequetscht und gebördelt. Zum
Crimpen des Kabelschuhs wird dieser zusammen mit
dem Kabel in die Crimpzange eingelegt und die Zan-
genbacken geschlossen (siehe Abbildung 13 sowie
Tabellen 5 und 6).

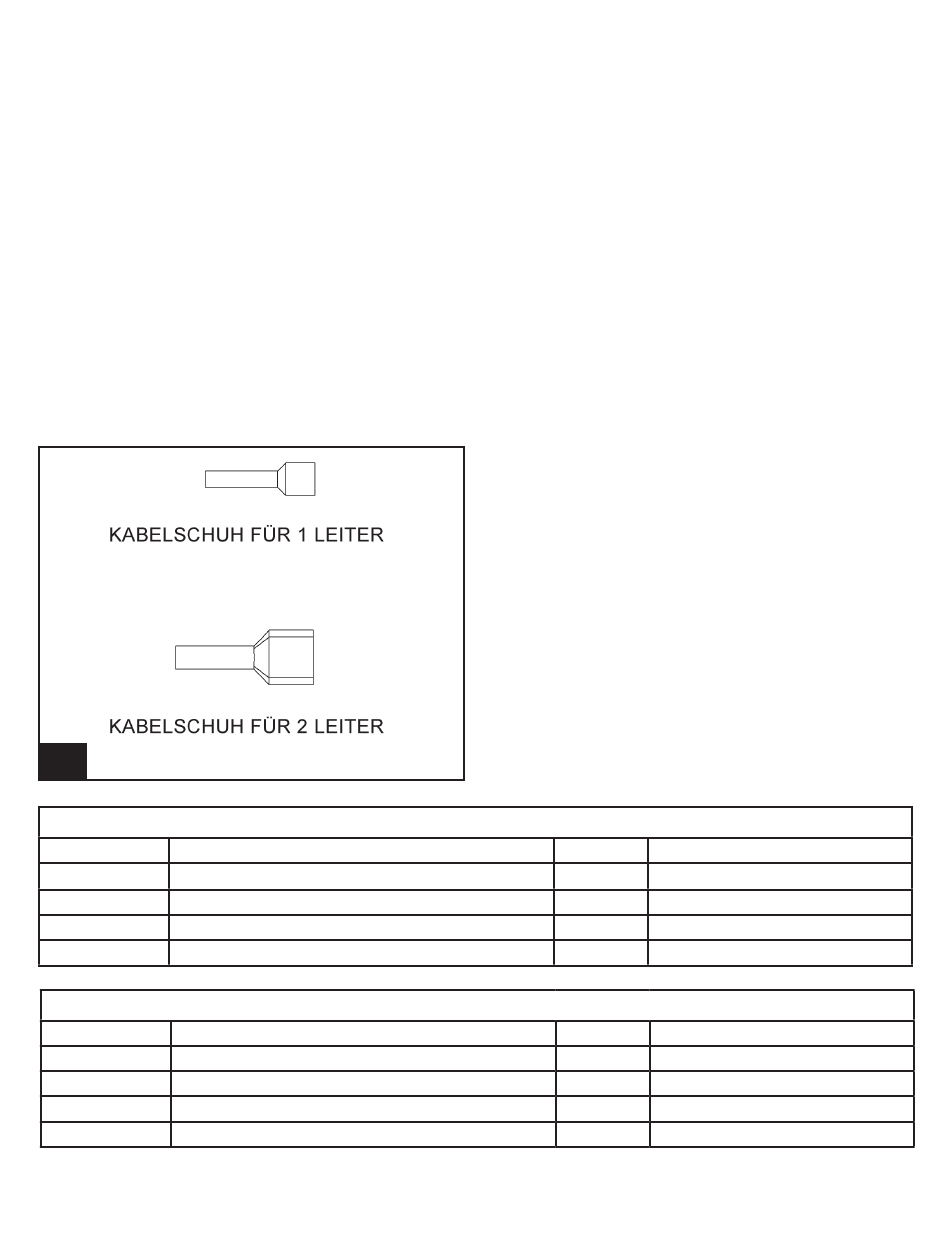

13.
Kabelschuhe
Tabelle 5: Kabelschuhe für einen Leiter
Teilenr. Beschreibung
1916641 Stecker, Kabelschuh, 22 AWG
1916633 Stecker, Kabelschuh, 20 AWG
1916626 Stecker, Kabelschuh, 18 AWG
1916625 Stecker, Kabelschuh, 16 AWG
Tabelle 6: Kabelschuhe für zwei Leiter
Teilenr. Beschreibung
1916645 Stecker, Kabelschuh, zwei Leiter, 22 AWG
1916643 Stecker, Kabelschuh, zwei Leiter, 20 AWG
1916630 Stecker, Kabelschuh, zwei Leiter, 18 AWG
1916631 Stecker, Kabelschuh, zwei Leiter, 16 AWG
9g925
2/21/13
l925_34
Farbe
türkis
weiß
rot
schwarz
Farbe
weiß
grau
rot
schwarz
28
Abisolierlänge
10 mm (0,39 Zoll)
10 mm (0,39 Zoll)
10 mm (0,39 Zoll)
10 mm (0,39 Zoll)
Abisolierlänge
11 mm (0,43 Zoll)
11 mm (0,43 Zoll)
12 mm (0,47 Zoll)
12 mm (0,47 Zoll)
