Nachdem alle Milchmengenmessgeräte-Baugruppen
montiert sind, verlegen und sichern Sie die Kabel.

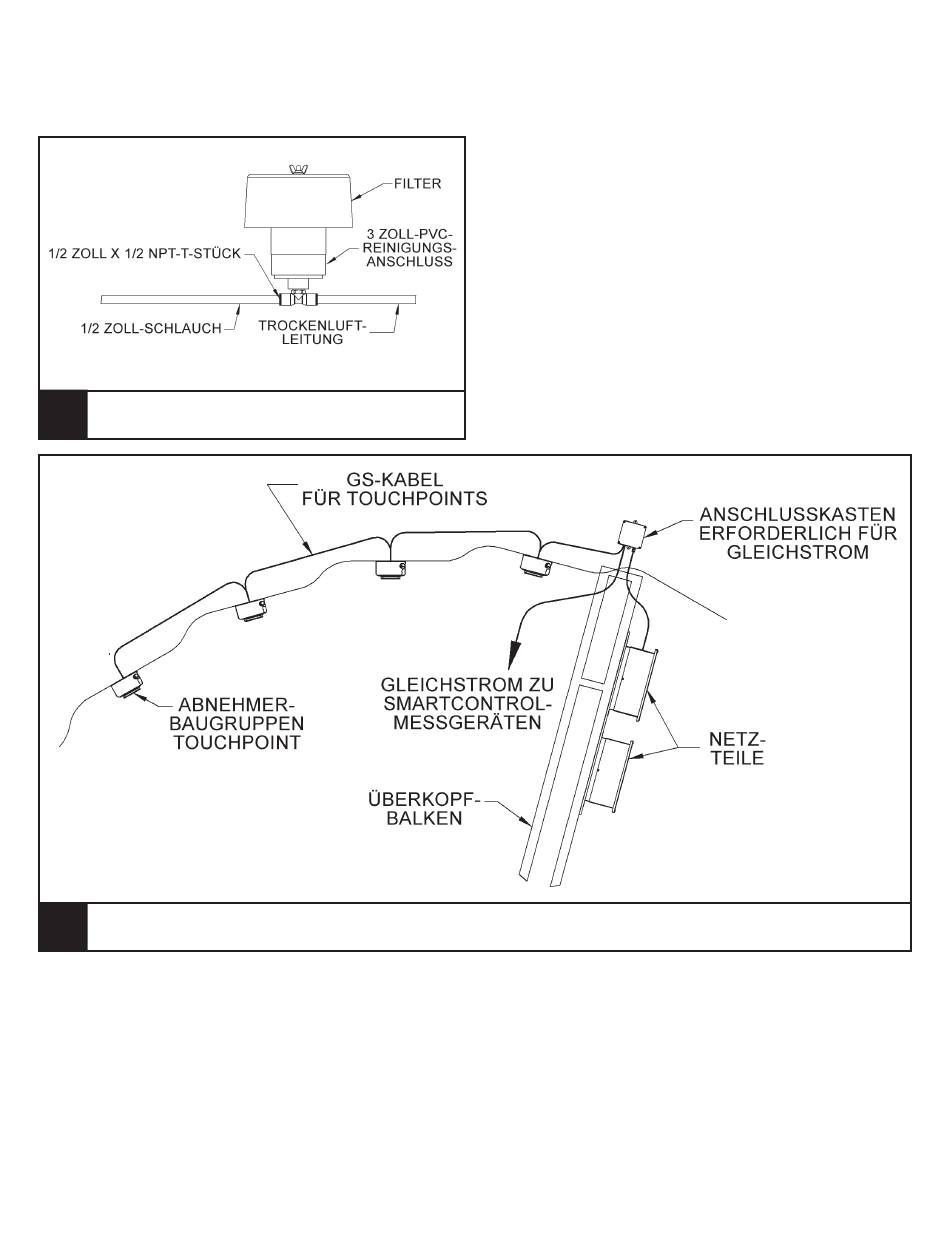

Installieren Sie den Trockenluftfilter (siehe Abbildung 208).
208.
Montage des Trockenluftfilters
209.
Anschluss des Gleichstromkabels
9g925
3/6/13
Verbinden Sie das Gleichstromkabel vom GS-Netzteil
mit dem Gleichstromkabel der SmartControl-Messge-
räte-Gruppe; beginnen Sie dabei an der Speiche mit
den GS-Netzteilen. Schließen Sie ein weiteres Gleich-
stromkabel vom selben Netzteil an die TouchPoints an,
die dieselbe Gruppe von SmartControl-Messgeräten
unterstützen (siehe Abbildung 209).
Beim Gleichstromanschluss für das TouchPoint beträgt
die maximale Länge des 16 AWG-Kabels 20,42 m
(67 Fuß). Für das SmartControl-Messgerät beträgt
die maximale Länge des 16 AWG-Kabels 54,86 m
(180 Fuß). Falls eines der 16 AWG-Kabels die maximale
Länge überschreitet, muss ein größeres Messgeräte-
kabel mit einem Verteilerkasten verwendet werden.
Die Tabellen 11 und 12 in Abschnitt 7 enthalten
Empfehlungen zu den Kabellängen und zusätzliche
Informationen zur Verdrahtung.
