Beispiel 1:
Der Melkstand ist vom Typ 2 X 10 Parallel. Insgesamt wer-
den 6 GS-Netzteile benötigt, 3 für jede Zone. Jede Zone
benötigt 1 Gruppe mit 4 Melkplätzen und 2 Gruppen mit
3 Melkplätzen. Der Anschluss kann am GS-Netzteil oder
in einem Verteilerkasten erfolgen (siehe Abbildung 15).
15.

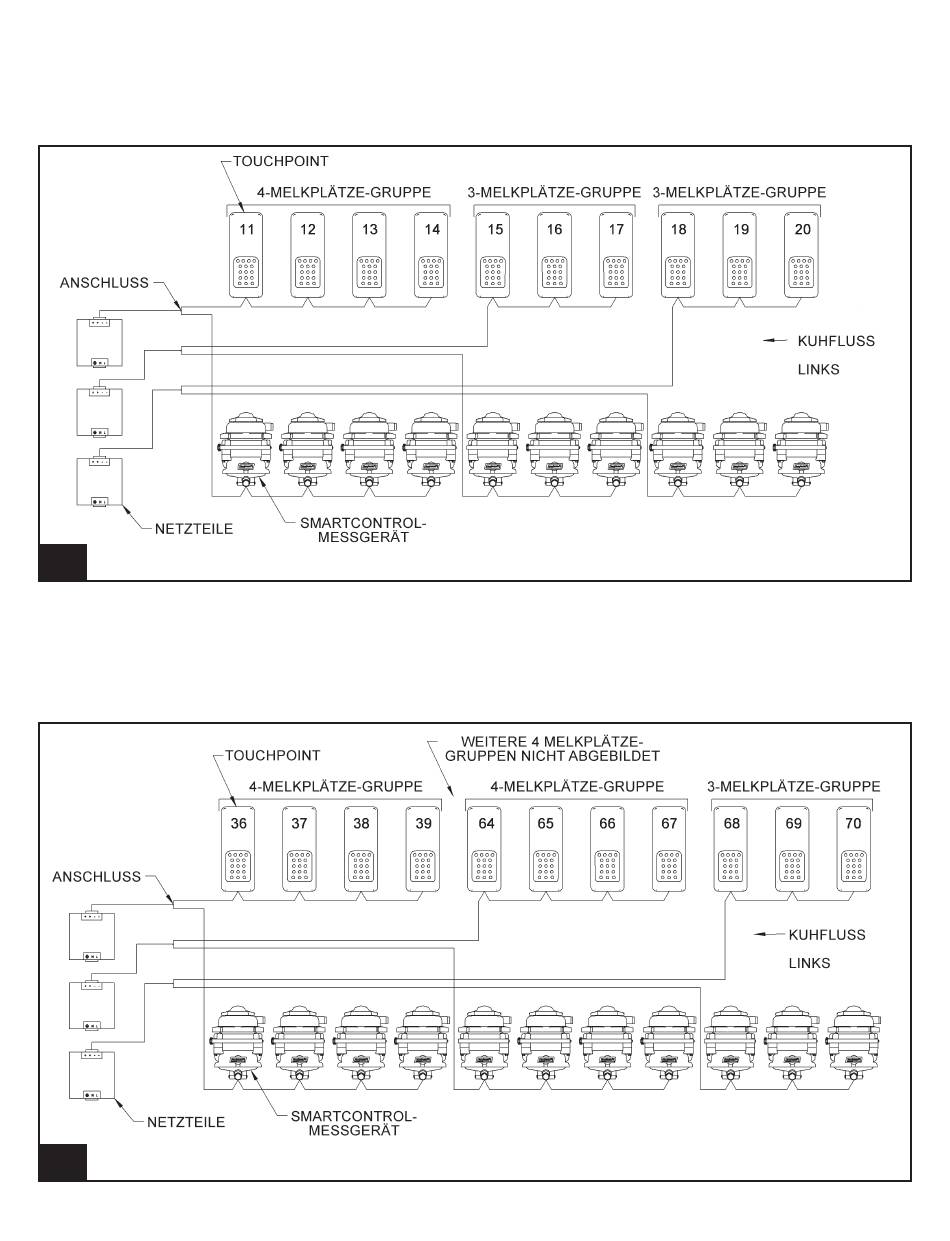

Gleichstrom für einen 2 X 10-Melkstand
Beispiel 2:
Der Melkstand ist vom Typ 2 X 35 Parallel. Insgesamt wer-
den 18 GS-Netzteile benötigt, 9 für jede Zone. Jede Zone
benötigt 8 Gruppen mit 4 Melkplätzen und 1 Gruppe mit
3 Melkplätzen. Der Anschluss kann am GS-Netzteil oder
in einem Verteilerkasten erfolgen (siehe Abbildung 16).
16.
Gleichstrom für einen 2 X 35-Melkstand
