Verlegen Sie das lange PRISM-Hauptkommunikati-
onskabel vom Melkstand zu dem Raum, in dem sich
der SmartDairy Controller befindet, und schließen Sie
es an J19 an. Wenn das Kabel nicht lang genug ist,
fügen Sie Kabel hinzu, um den SmartDairy Controller
zu erreichen. Die Abschlusswiderstände für PRISM-
Main befinden sich im Melkstand an den Enden des
PRISM-Hauptkommunikationskabels.
Nehmen Sie die Verdrahtung folgendermaßen vor:
• Der Schirmleiter wird an J19, Pin 1 – S angeschlossen.
• Das weiße Kabel wird an J19, Pin 2 – A angeschlossen.
• Das blaue Kabel wird an J19, Pin 3 – B angeschlossen.

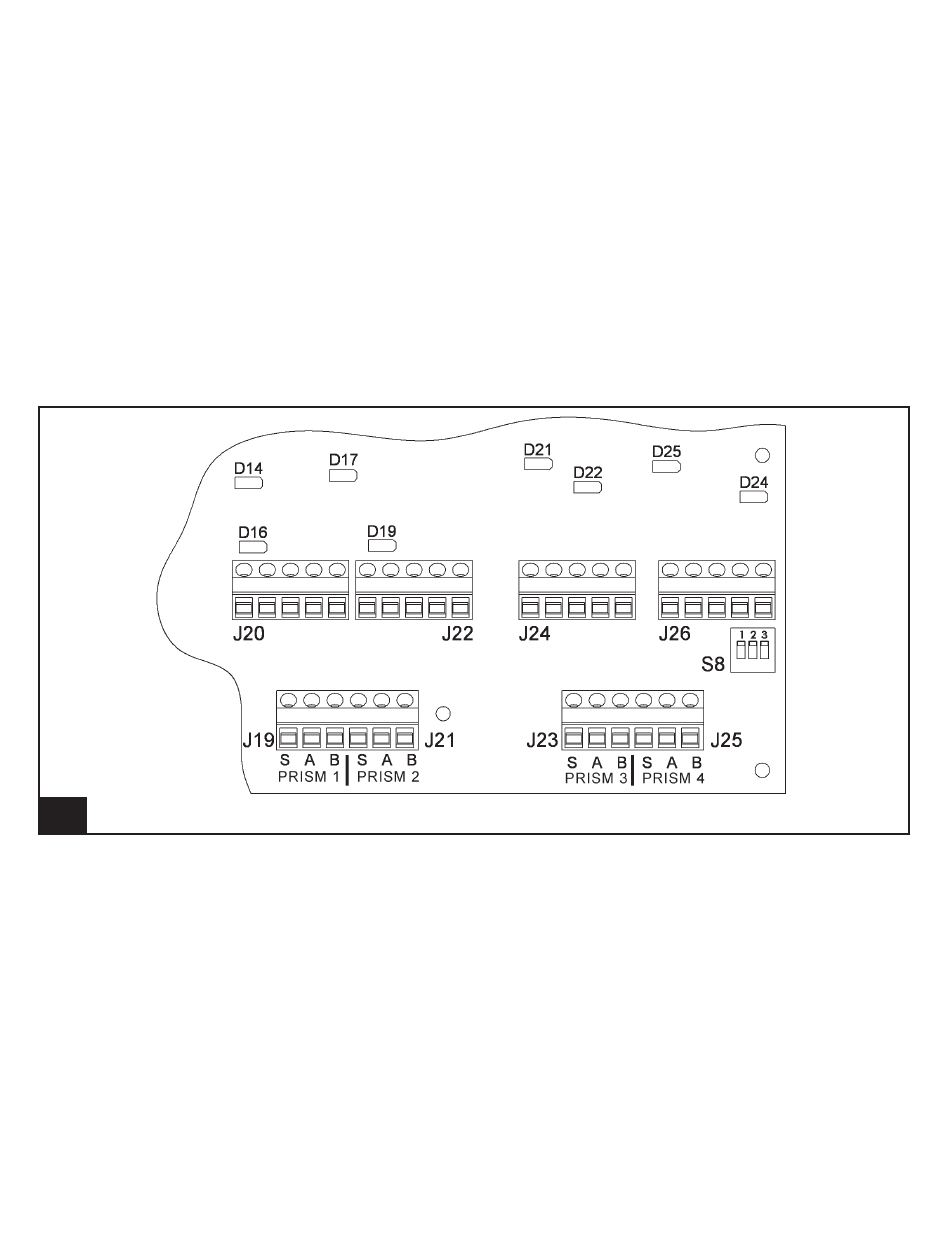

279.
PRISM-Hauptkommunikationskabel, Verdrahtung
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Entfernen Sie den Abschlusswiderstand, der mit J20
des SmartDairy Controllers verbunden ist.
—HINWEIS —————————————
Wenn nur ein einziges Kabel an J19 im SmartDairy
Controller angeschlossen ist, belassen Sie den
Abschlusswiderstand an J20, Pins 3 und 4.
