Boumatic TouchPoint Installationsanweisungen Seite 115

Bohren Sie mit einem Gewindebohrer ein ¼ Zoll-
NPT-Gewindeloch in die Oberseite der Pulsatorvaku-
umleitung. Die Öffnung sollte sich auf halbem Weg
zwischen den ersten beiden Milchmengenmessgeräten
befinden und alle 142,24 cm (56 Zoll) wiederholt
werden. Bringen Sie nach Bedarf die ¼ Zoll-T-Stücke
(6,4 mm) an. Möglicherweise muss am letzten Melk-
platz ein 90°-Ellbogen verwendet werden, wenn sich
im Melkstand auf einer Seite eine ungerade Anzahl
von Melkplätzen befindet (siehe Abbildung 81).
6,4 mm

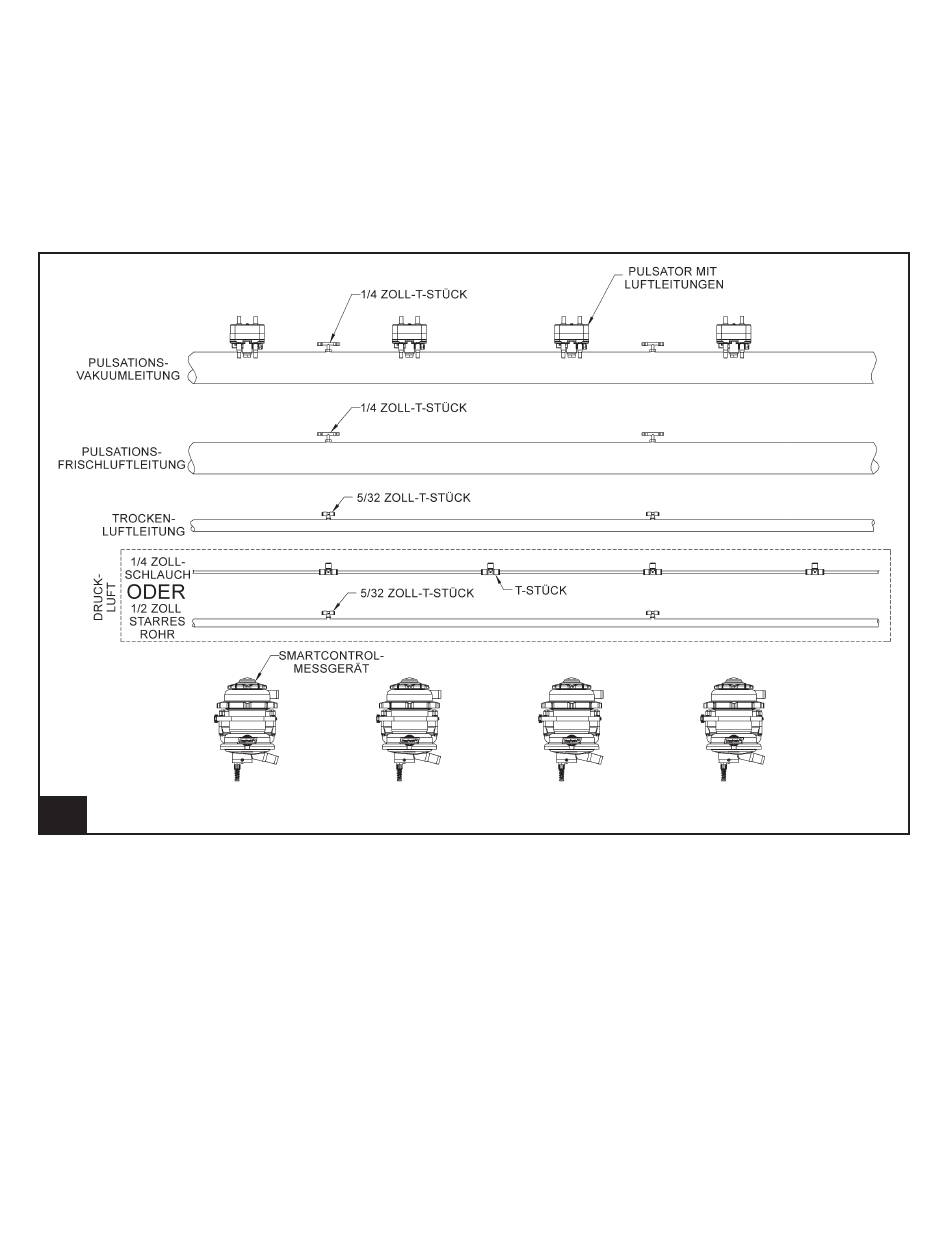

81.
SmartControl-Messgerät, Vakuum-, Frischluft-, Druckluft- und Trockenluftleitungen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
—HINWEIS —————————————
Platzieren Sie die Anschlüsse an die Leitungsober-
seite, um zu vermeiden, dass Fremdkörper in die
Unterdruckmagnetventile gelangen. Reinigen Sie die
Leitungen nach Möglichkeit von allen Fremdkörpern,
um zu vermeiden, dass Fremdkörper in die Unter-
druckmagnetventile gelangen.
6,4 mm
6,4 mm
4 mm
4 mm
