Boumatic TouchPoint Installationsanweisungen Seite 309

Nachdem alle TouchPoints montiert sind, schließen Sie
die Gleichstrom- und PRISM-Nebenkommunikations-
gruppenkabel an. Das Ende der Kabelbaugruppe ohne
Stecker sollte sich am nächsten bei den GS-Netzteilen
befinden. Die TouchPoint-Vierergruppenkabel müssen
mit dem nächsten Ende in Richtung der GS-Netzteile
installiert werden. Die Dreiergruppenkabel müssen sich
am Kuheintriebsende befinden (siehe Abbildung 287).

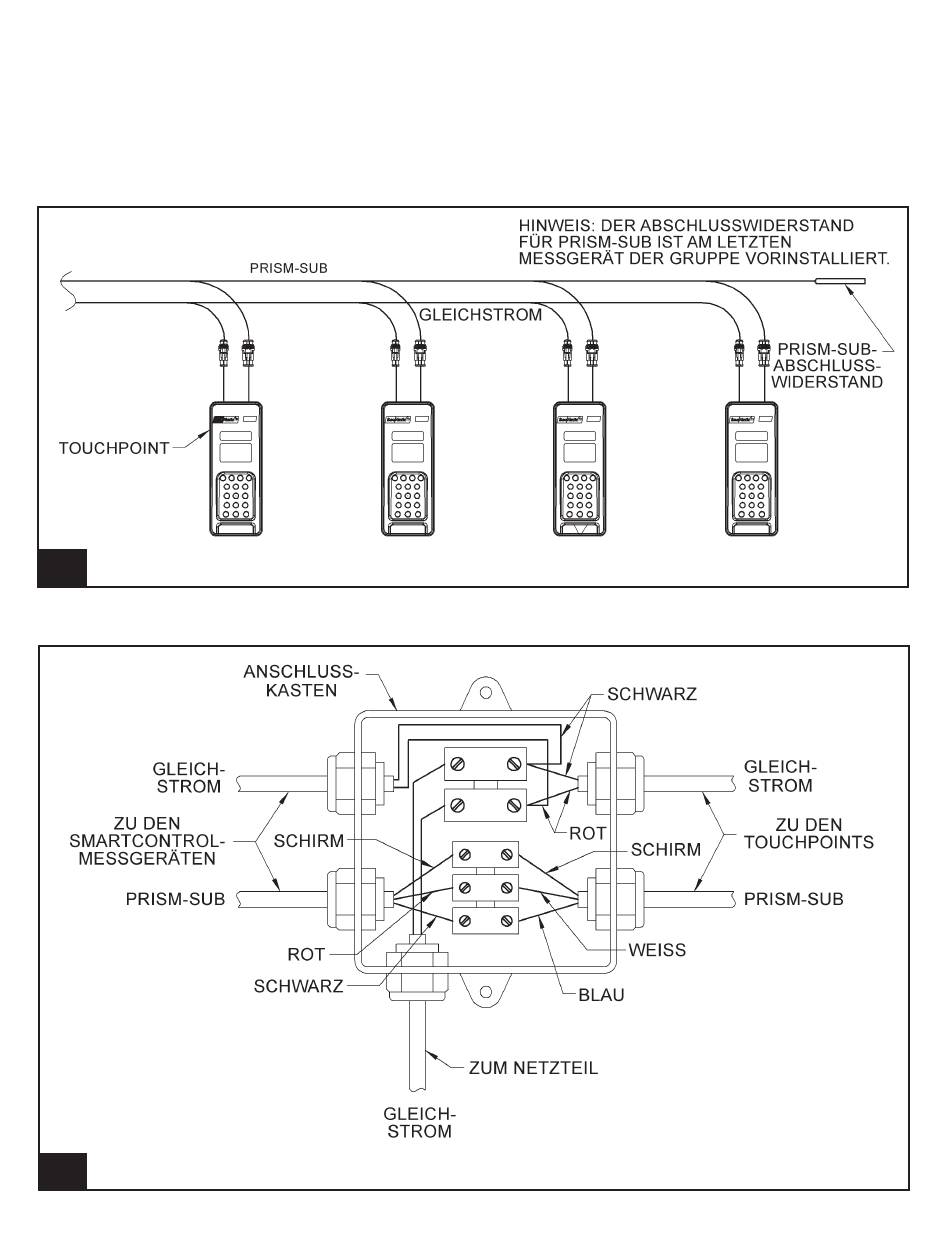

286.
Gleichstromkabel und PRISM-Sub-Gruppenkabel
287.
Gleichstrom- und PRISM-Sub-Kabelanschlüsse im Verteilerkasten
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Verlegen Sie die Gleichstrom- und PRISM-Sub-Kabel
sowohl vom TouchPoint als auch vom SmartControl-
Messgerät zum Verteilerkasten. Der Verteilerkasten
muss außerdem die Gleichstromkabel vom GS-Netzteil
enthalten (siehe Abbildung 287).
