Fischgrätmelkstand, Standalone, Touchpoint-Türbaugruppe An Edelstahl-Vakuumzylinder - Boumatic TouchPoint Installationsanweisungen

19.2.3 Fischgrätmelkstand, Standalo-
ne, TouchPoint-Türbaugruppe an Edel-
stahl-Vakuumzylinder
Montieren Sie den Vakuumzylinder an der gewünschten
Position, wo das Melkzeug von der Kuh abgenommen
werden kann (siehe Abbildung 289).
Bringen Sie die TouchPoint-Steuerung mit den im
Lieferumfang enthaltenen Schlauchklemmen an der
Zylinderbaugruppe an. Stellen Sie sicher, dass die Ta-
statur des TouchPoints für den Melker gut erreichbar
ist (siehe Abbildung 290).

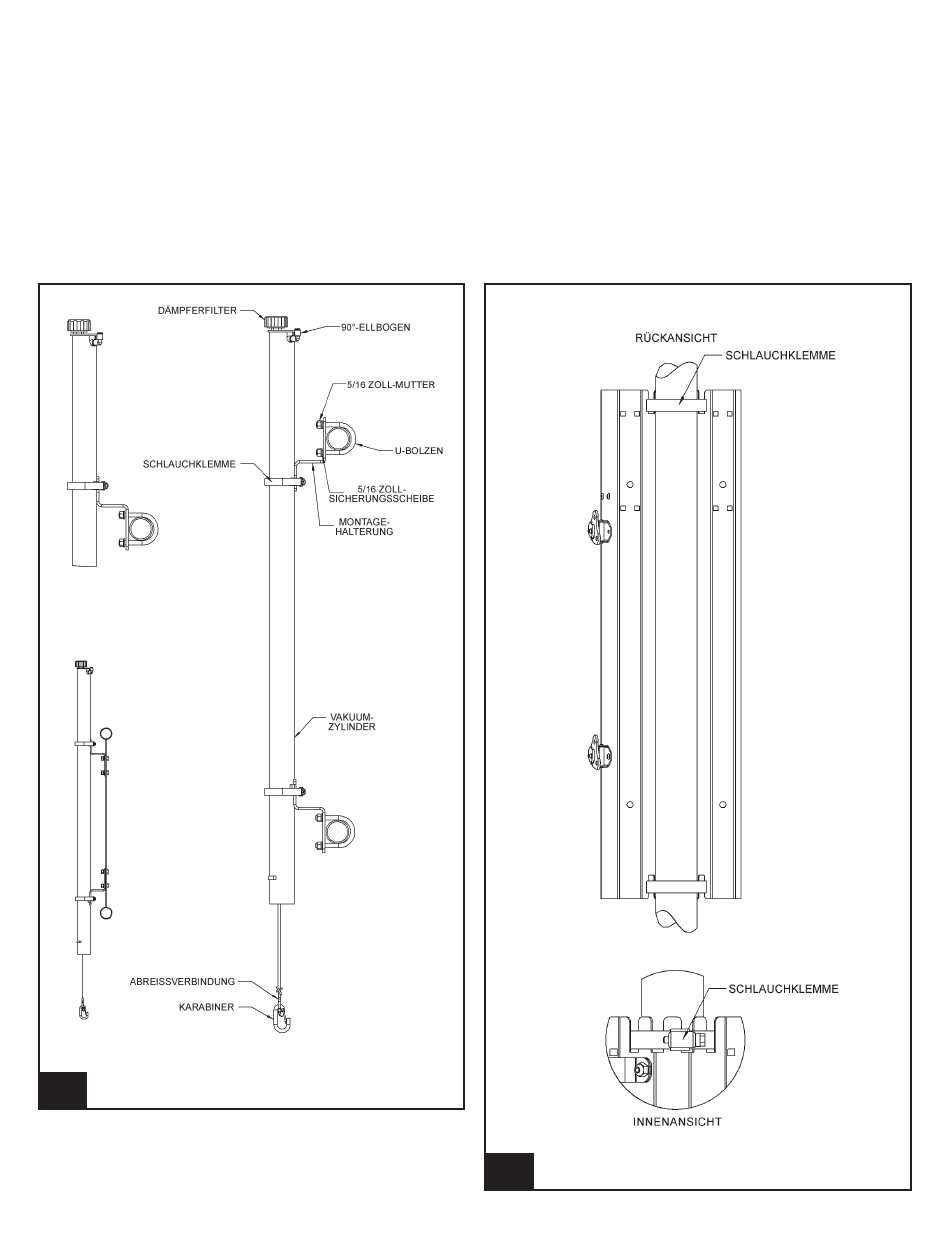

289.
Montage von Edelstahl-Vakuumzylindern
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
—HINWEIS —————————————
Stellen Sie sicher, dass die Tastatur des TouchPoints
für den Melker gut erreichbar ist.
l925_104
290.
Anbringen des TouchPoint-Gehäuses am Zylinder
311
l925_99
9g925
3/6/13
