Boumatic TouchPoint Installationsanweisungen Seite 297

Vor der Installation der SmartControl-Messgerätebänke
muss der Milchfluss vom Melkzeug zum Absperrventil
bestimmt werden (siehe Abbildung 269).
—HINWEIS —————————————
Wenn sich bei der Montage der Milchmengenmessgeräte
herausstellen sollte, dass der Milcheinlass für die
Abschaltung nicht korrekt ist, können die Absperrventile
und Einlässe einfach von einer Melkstandseite zur
anderen gewechselt werden.

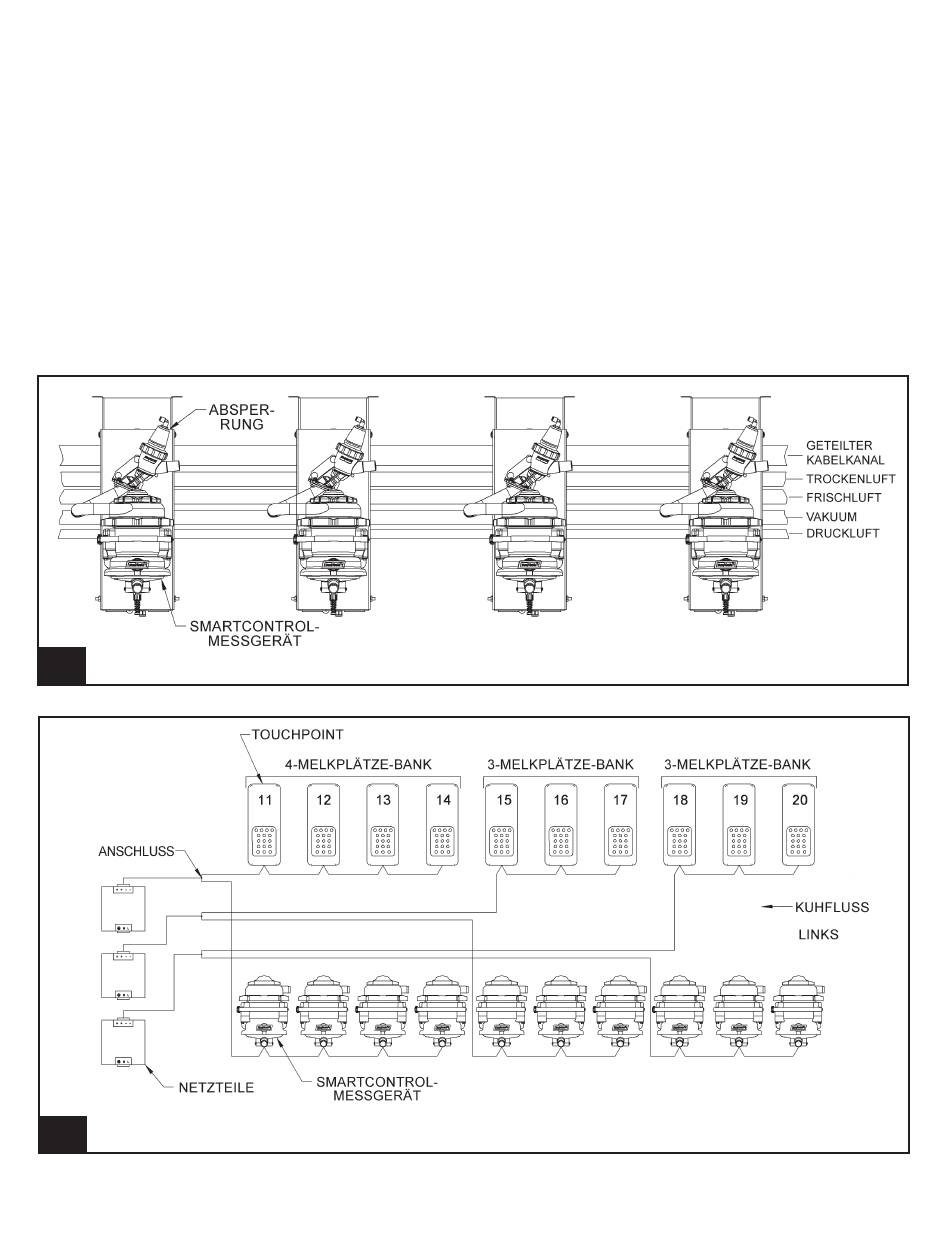

269.
SmartControl-Messgerätebänke
270.
Bänke für einen 2 X 10 Melkstand
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Markieren Sie die Position der Montageschrauben an
der Wand; benutzen Sie dazu die Montagehalterung als
Schablone. Bringen Sie die Milchmengenmessgeräte-
Baugruppe an der Wand an; verwenden Sie dazu vier
¼ Zoll-Befestigungsschrauben (6,4 mm). Kontrollieren
Sie, dass das Milchmengenmessgerät an der richtigen
Stelle montiert wurde: es muss ausreichend Platz für die
Vakuumleitungen, Frischluftleitungen, Milchleitungen
etc. vorhanden sein.
Die SmartControl-Messgerätebänke bestehend aus
vier Melkplätzen müssen zuerst montiert werden;
sie sollten sich am Kuhaustriebsende des Melkstands
befinden. Das Milchmengenmessgerät mit dem langen
Gleichstrom- und PRISM-Nebenkommunikationskabel
sollte das dem Kuhaustrieb nächstgelegene sein (siehe
Abbildung 270).
