Boumatic TouchPoint Installationsanweisungen Seite 288

Bohren Sie mit einem Gewindebohrer ein ¼ Zoll-
NPT-Gewindeloch in die Oberseite der Pulsatorvaku-
umleitung. Die Öffnung sollte sich auf halbem Weg
zwischen den ersten beiden Milchmengenmessgeräten
befinden und alle 142,24 cm (56 Zoll) wiederholt
werden. Bringen Sie nach Bedarf die ¼ Zoll-T-Stücke
(6,4 mm) an. Möglicherweise muss am letzten Melk-
platz ein 90°-Ellbogen verwendet werden, wenn sich
im Melkstand auf einer Seite eine ungerade Anzahl
von Melkplätzen befindet (siehe Abbildung 260).

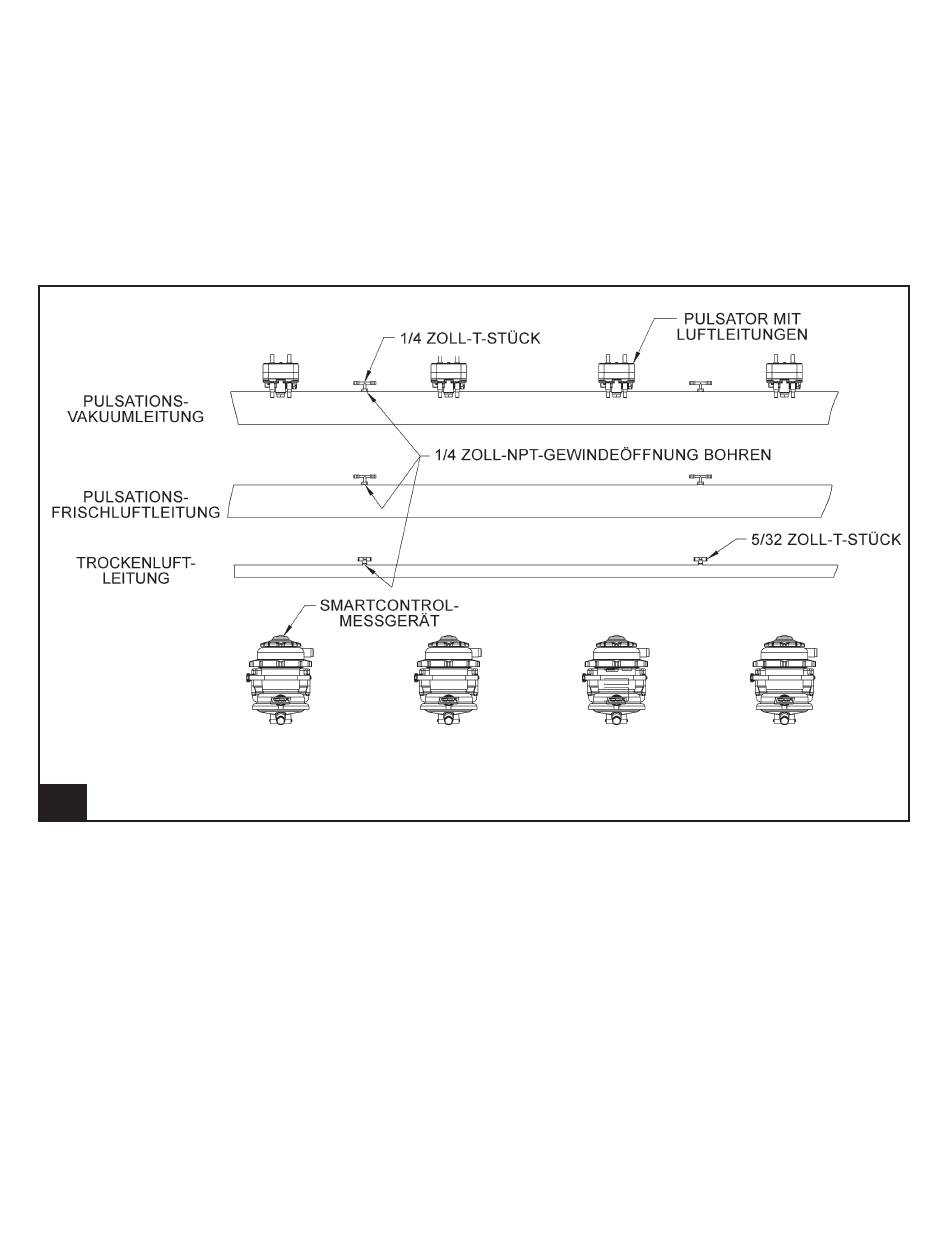

260.
SmartControl-Messgerät, Vakuum-, Frischluft- und Trockenluftleitungen
9g925
3/6/13
—HINWEIS —————————————
Platzieren Sie die Anschlüsse an die Leitungsoberseite,
um zu vermeiden, dass Fremdkörper in die
Unterdruckmagnetventile gelangen. Reinigen Sie die
Leitungen nach Möglichkeit von allen Fremdkörpern,
um zu vermeiden, dass Fremdkörper in die
Unterdruckmagnetventile gelangen.
(6,4 mm)
(6,4 mm)
288
(4 mm)
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
l925_43
