20.3 Zylinder und QuickStart-
Verdrahtung
1. Verlegen Sie das Kabel vom Positionierungsarm zum
Verdrahtungskanal.
2. Verbinden Sie die Kabel folgendermaßen mit Hilfe von

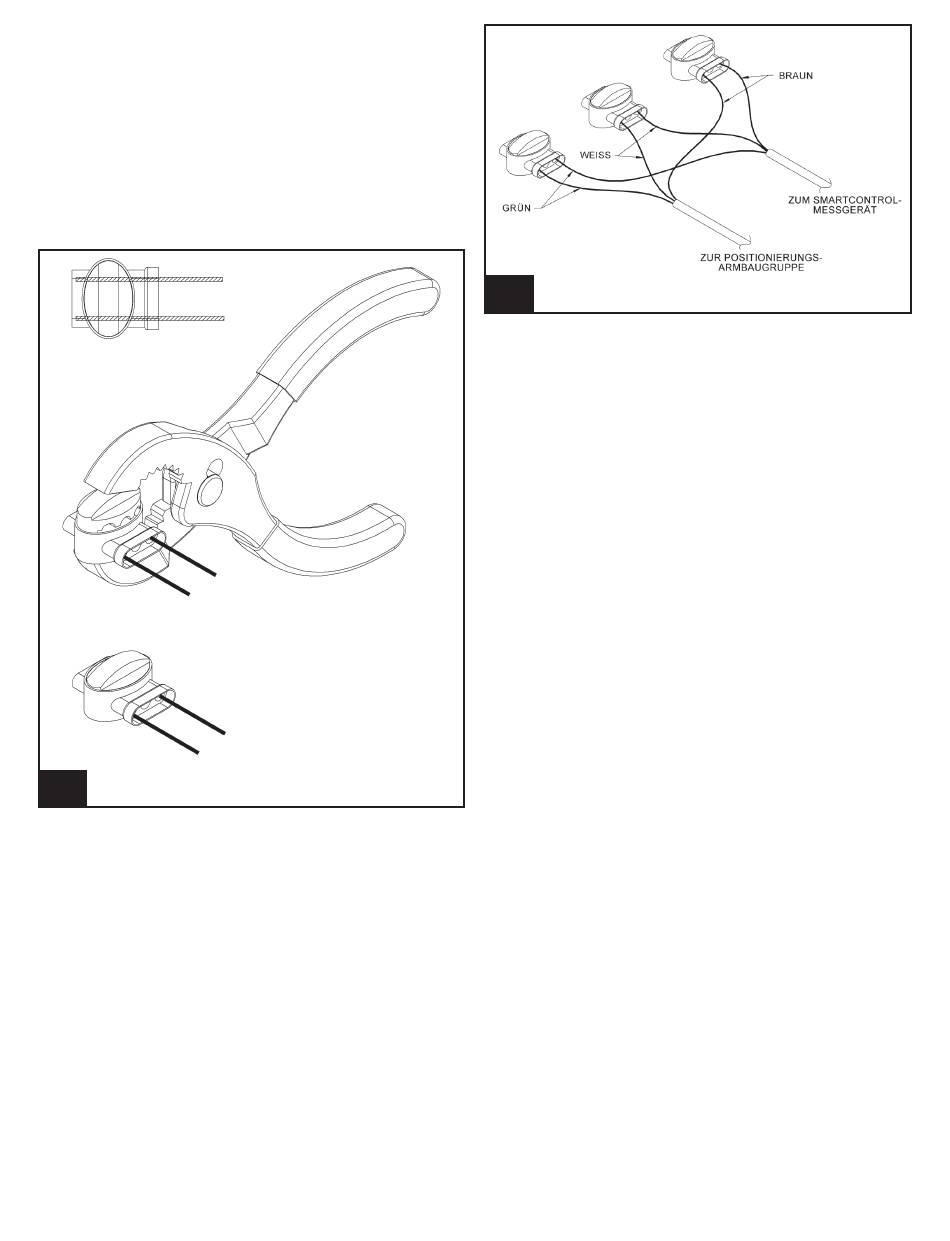

Schneidklemmen (siehe Abbildungen 299 und 300):
• braunes Kabel an braunes Kabel
• weißes Kabel an weißes Kabel
• grünes Kabel an grünes Kabel
299.
Installation von Schneidklemmen
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
300.
Verdrahtung mit Hilfe von Schneidklemmen
