Verlegen Sie das PRISM-Hauptkommunikationskabel
vom Melkstand zu dem Raum, in dem sich der Smart-
Dairy Controller befindet, und schließen Sie es an
J19 an. Wenn das Kabel nicht lang genug ist, fügen
Sie Kabel hinzu, um den SmartDairy Controller zu
erreichen. Die Abschlusswiderstände für PRISM-Main
befinden sich im Melkstand an den Enden des PRISM-
Hauptkommunikationskabels.
Führen Sie die Verdrahtung wie in Abbildung 107
dargestellt durch:
• Der Schirmleiter wird an J19, Pin 1 – S ange-
schlossen.
• Das weiße Kabel wird an J19, Pin 2 – A ange-
schlossen.
• Das blaue Kabel wird an J19, Pin 3 – B ange-
schlossen.
Entfernen Sie den Abschlusswiderstand, der mit J20
des SmartDairy Controllers verbunden ist.
—HINWEIS —————————————
Wenn nur ein einziges Kabel an J19 im SmartDairy
Controller angeschlossen ist, belassen Sie den
Abschlusswiderstand an J20, Pins 3 und 4.

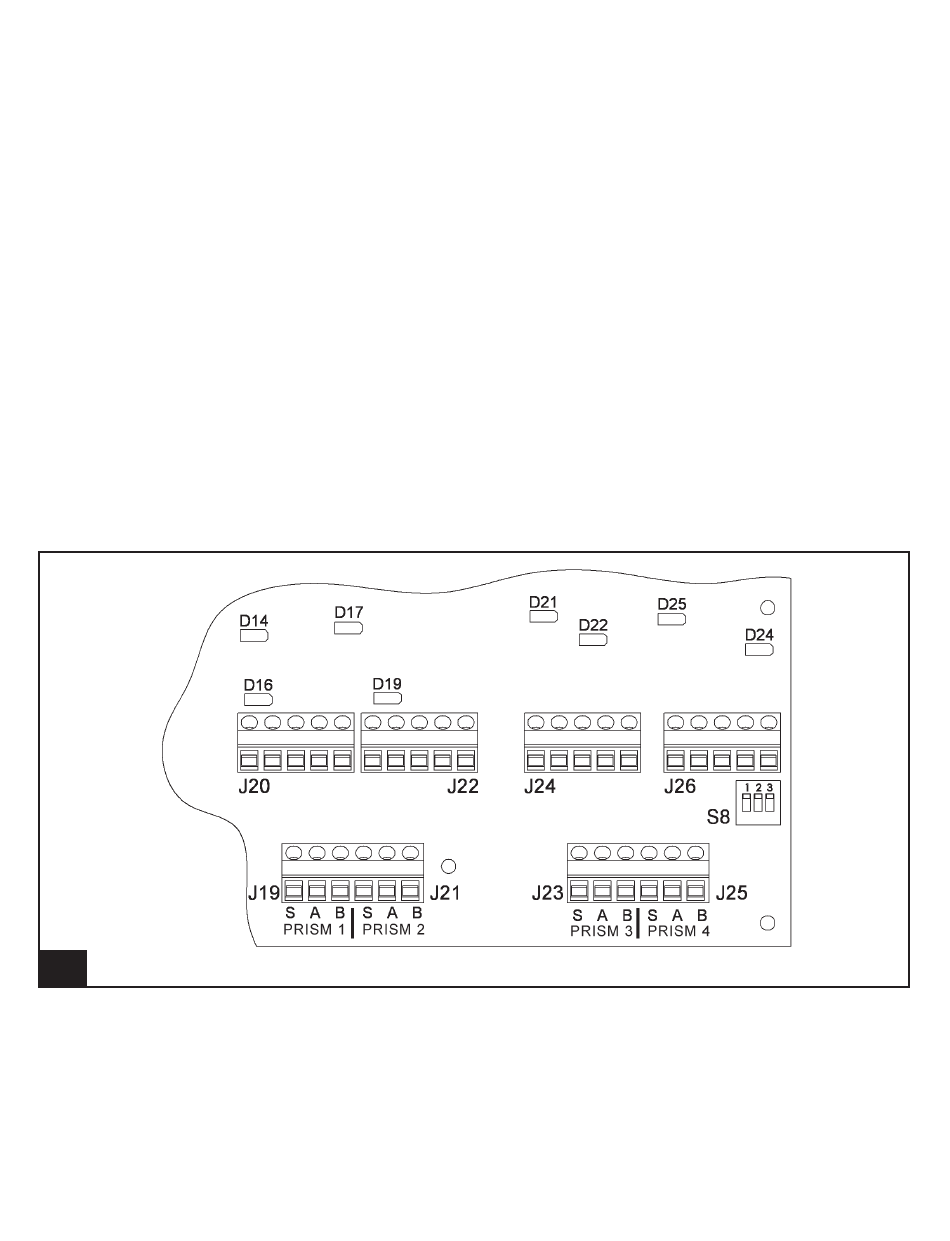

107.
PRISM-Hauptkommunikationskabel, Verdrahtung
