17.10.1 Montage von Edelstahl-Vaku-
umzylindern
Befragen Sie den Eigentümer nach der bevorzugten
Montageart und montieren Sie die Zylinder mit Touch-
Points folgendermaßen an den Heckbügel:
1. Montieren Sie den Edelstahl-Vakuumzylinder an der
gewünschten Position, wo das Melkzeug an der Kuh
angerüstet werden kann (siehe Abbildung 145).
2. Bringen Sie den Dämpfer und den Ellbogenanschluss
an das Vakuumfreigabeventil oben am Zylinder an.
3. Ziehen Sie ausreichend Seil aus dem Zylinder, dass
Sie einen Knoten machen können. Bringen Sie das
Seil locker an der Abreißverbindung an. Klinken
Sie dann die Verbindung am Karabiner ein.

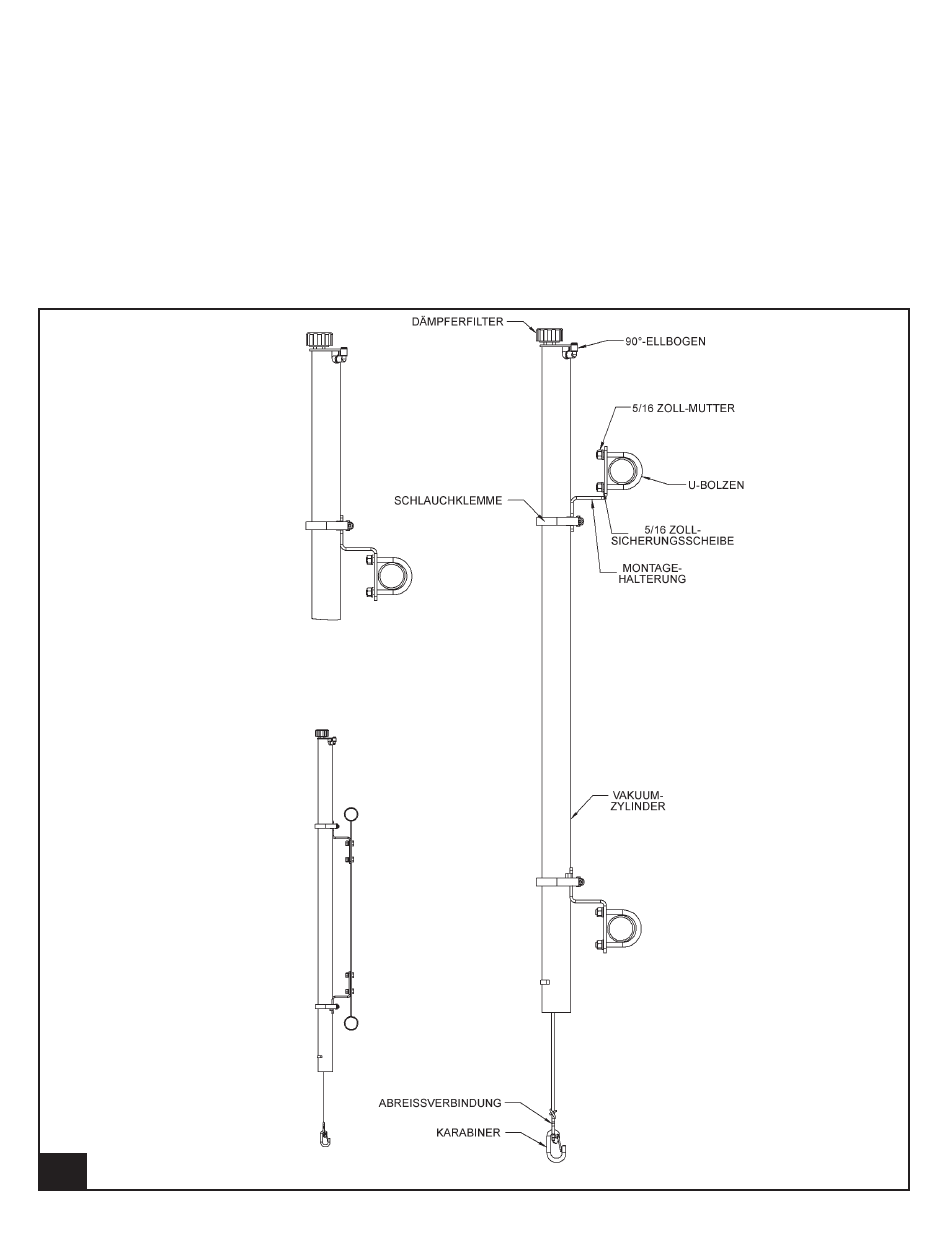

145.
Montage von Edelstahl-Vakuumzylindern
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
173
l925_104
9g925
2/21/13
