12.9.3 SmartControl-Messgerät, SS-Luftzylinder
Tabelle 31: SmartControl-Messgerät, SS-Luftzylinder, Kabelpositionen
Kabelpos. Beschreibung
1 GS EIN
2 GS AUS
3 PRISM-Main EIN
4 PRISM-Main AUS
5 GS AUS
6 PRISM-Sub EIN/AUS
7 Pulsator
8 Absperrung/Zylinder
9 Schalter und Melksta-
tus-LED
10 Schalter:
Eintriebs-/Austrieb-
stor
Reinigungsmodus
Melkmodus
Vakuumkontrolle
11 Nicht belegt
12 Milchmengenmessge-
rät-Auslass
45.

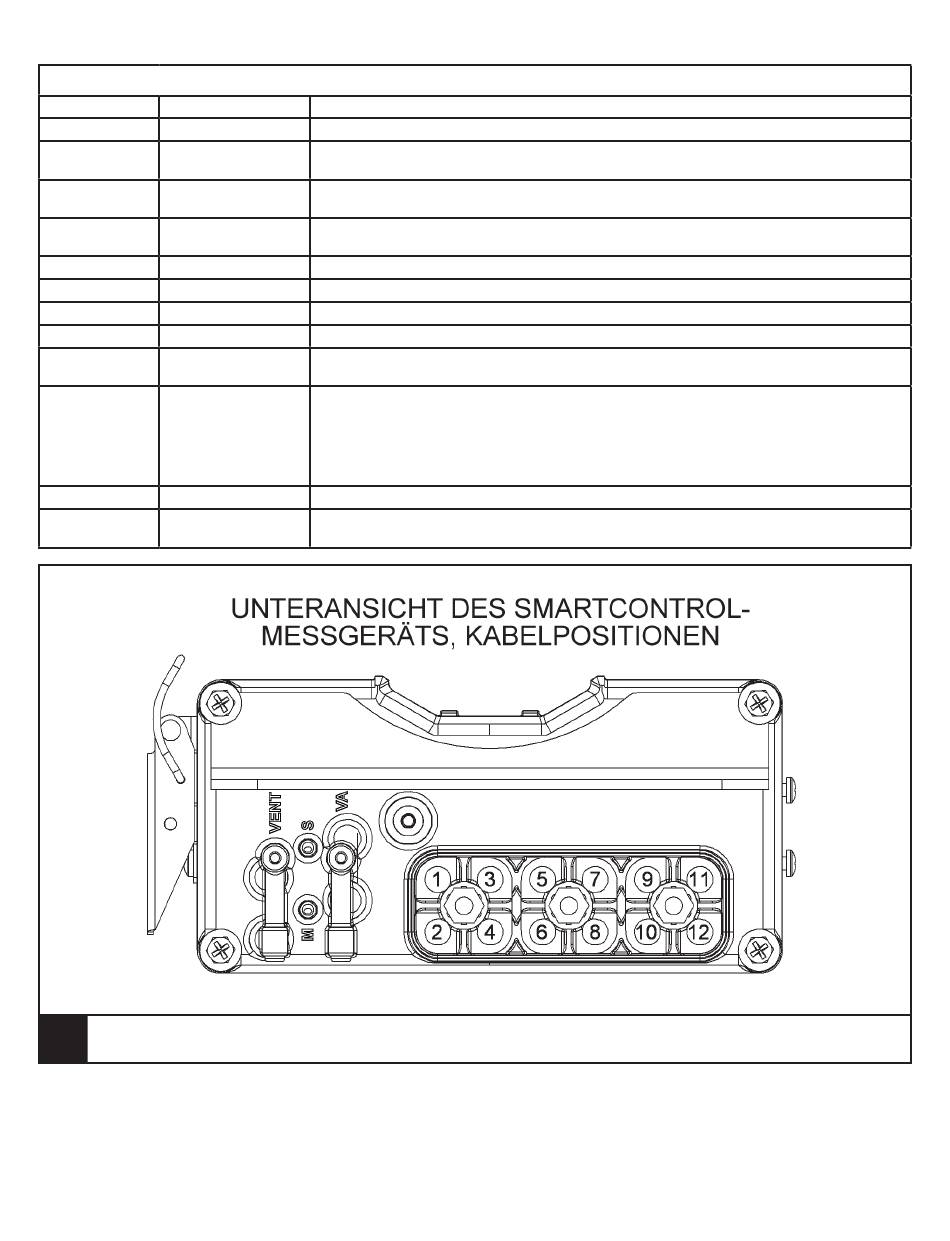

SmartControl-Messgerät, Kabelpositionen
9g925
2/21/13
Funktion
Gleichstrom vom Netzteil oder vorherigen SmartControl-Messgerät
Gleichstromausgang zum nächsten SmartControl-Messgerät Der letzte Melkplatz in einer
Gruppe hat hier kein Netzkabel.
PRISM-Hauptkommunikationskabel vom SmartDairy Controller oder vom vorherigen
SmartControl-Messgerät
PRISM-Hauptkommunikationskabel zum nächsten SmartControl-Messgerät oder PRISM-
Abschlusswiderstand
Gleichstrom zum TouchPoint
PRISM-Nebenkommunikationskabel zum TouchPoint
Kabel zum Pulsator
Kabel zu den Magnetventilen, die den Zylinder und die Abschaltung steuern
Kabel zu Abnahmeschalter, Multifunktionsschalter und Melkstatus-LED-Anzeige
Position der Schalter für Eintriebs-/Austriebstor, Reinigungsmodus, Melkmodus und Vaku-
umkontrolle. Jeder verwendete Schalter führt zu einem anderen SmartControl-Messgerät.
Reserviert für zukünftige Nutzung
Kabel zum Auslass des Milchmengenmessgeräts
