Verlegen Sie das PRISM-Hauptkommunikationskabel
vom Melkstand zu dem Raum, in dem sich der Smart-
Dairy Controller befindet, und schließen Sie es an
J19 an. Wenn das Kabel nicht lang genug ist, fügen
Sie Kabel hinzu, um den SmartDairy Controller zu
erreichen. Die Abschlusswiderstände für PRISM-Main
befinden sich im Melkstand an den Enden des PRISM-
Hauptkommunikationskabels.

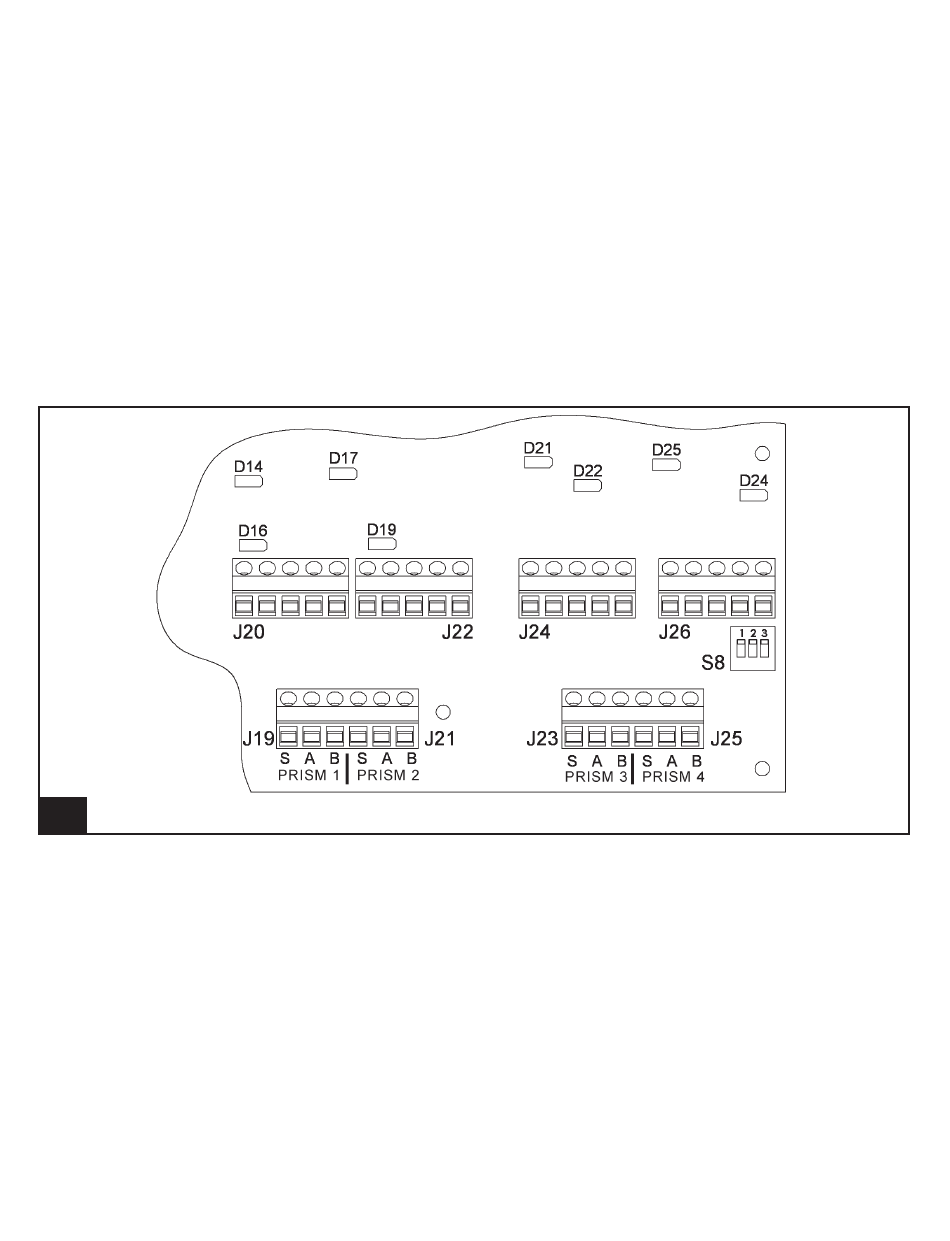

Nehmen Sie die Verkabelung folgendermaßen vor:
• Der Schirmleiter wird an J19, Pin 1 – S ange-
schlossen.
• Das weiße Kabel wird an J19, Pin 2 – A ange-
schlossen.
• Das blaue Kabel wird an J19, Pin 3 – B ange-
schlossen.
123.
PRISM-Hauptkommunikationskabel, Verdrahtung
9g925
2/21/13
Entfernen Sie den Abschlusswiderstand, der mit J20
des SmartDairy Controllers verbunden ist.
—HINWEIS —————————————
Wenn nur ein einziges Kabel an J19 im SmartDairy
Controller angeschlossen ist, belassen Sie den
Abschlusswiderstand an J20, Pins 3 und 4.
