Boumatic TouchPoint Installationsanweisungen Seite 249

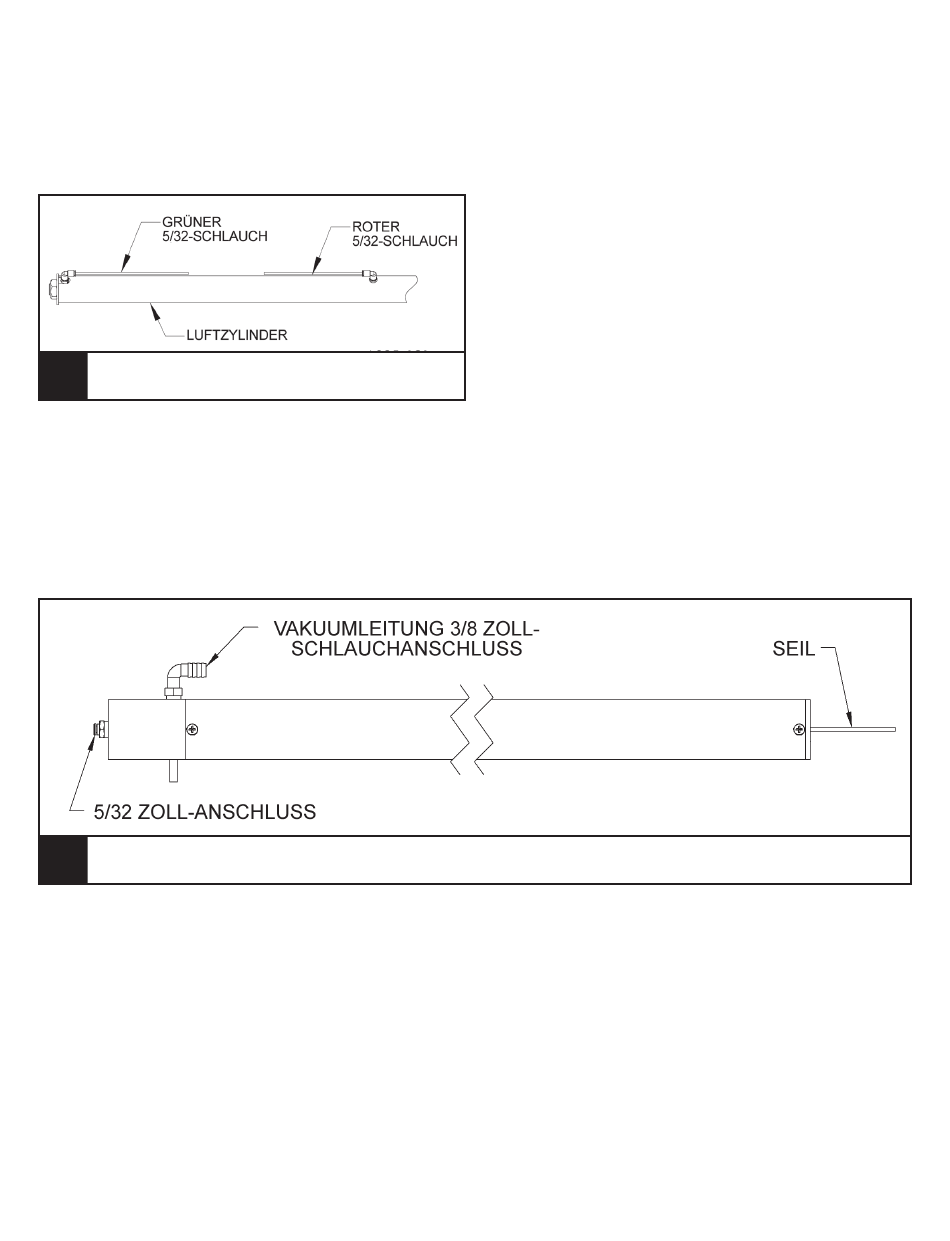

Bei Einsatz eines SS-Luftzylinders schließen Sie den ro-
ten und den grünen 5/32 Zoll-Schlauch folgendermaßen
an den Zylinderanschlüssen an (siehe Abbildung 218):
• Der rote 4 mm-Schlauch (5/32 Zoll) wird am
Pleuelende angeschlossen.
• Der grüne 4 mm-Schlauch (5/32 Zoll) wird am
festen Ende des Zylinders angeschlossen.
Anschluss des roten und grünen
218.
5/32 Zoll-Schlauchs
Bei Einsatz eines SS-Luft-/Vakuumzylinders schließen
Sie den grünen 5/32 Zoll-Schlauch folgendermaßen
oben am Zylinderanschluss an (siehe Abbildung 219):
• Der rote 5/32 Zoll-Schlauch wird nicht ange-
schlossen; belassen Sie die Kappe am Schlauchende.
• Der grüne 5/32 Zoll-Schlauch wird oben am
Zylinder angeschlossen.
219.
Edelstahlzylinder, luftaktiviert mit Vakuumbetrieb
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
L925_121
249
L925_70
9g925
3/6/13
