Boumatic TouchPoint Installationsanweisungen Seite 140

An Melkständen, bei denen vakuumaktivierte Absperr-
ventile verwendet werden, dürfen die Luftleitungen
erst nach der Montage aller Bänke installiert werden.
Verwenden Sie 25 mm-Rohrleitungen (1 Zoll) für Frisch-
luft, Vakuum und Trockenluft (siehe Abbildung 113).
—HINWEIS —————————————
Bringen Sie die Rohrleitungskupplungen nicht in den
Montagehalterungen an.
—HINWEIS —————————————
Achten Sie darauf, dass die Schläuche jeweils am
richtigen Rohr angeschlossen werden, um eine Beschä-
digung des SmartControl-Messgeräts zu vermeiden.
2,00 Zoll
51 mm
1,50 Zoll
38 mm
1,00 Zoll
25 mm
113.

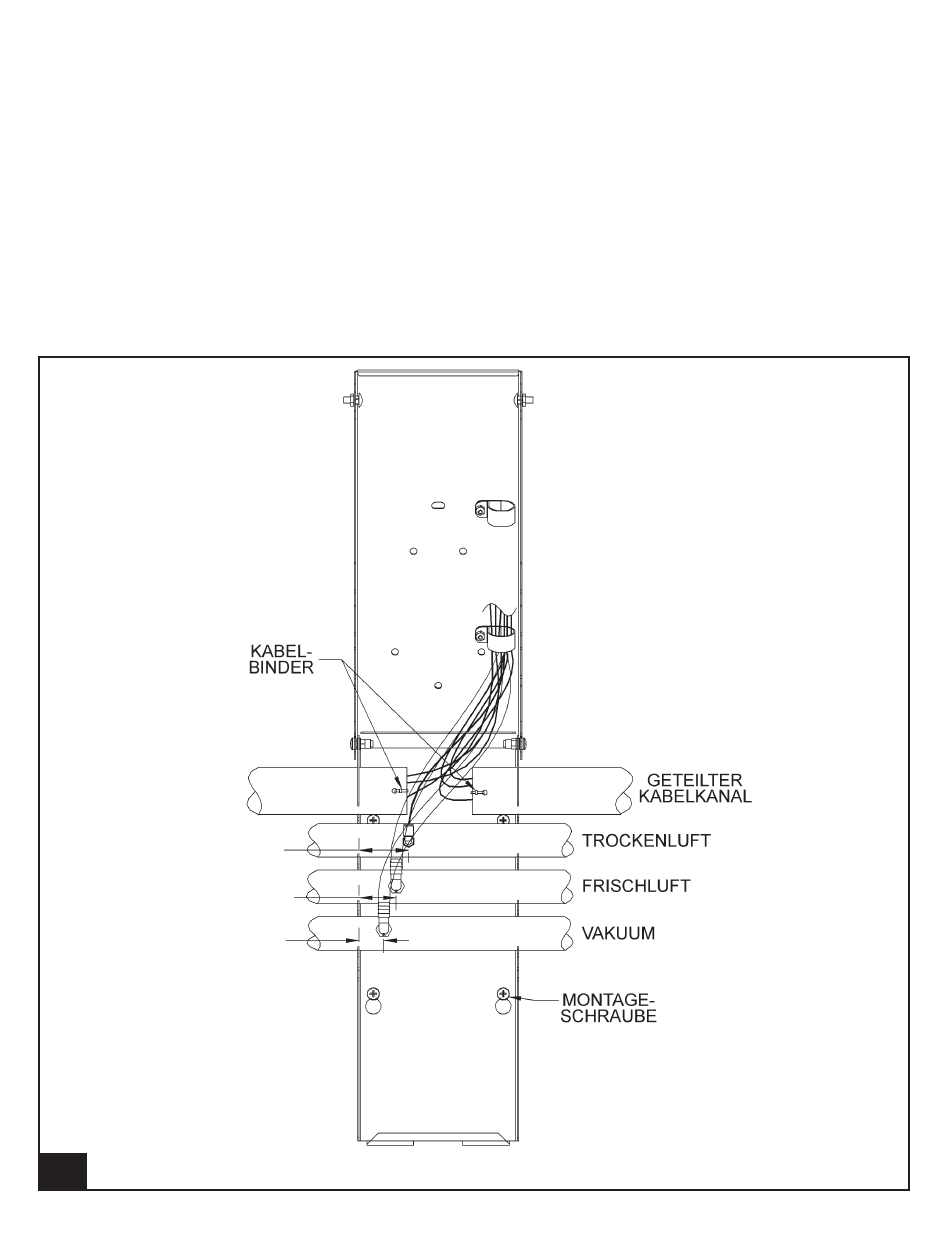

Montage von Luftleitungen für das Vakuumabsperrventil
9g925
2/21/13
140 TouchPoint™ und SmartControl™-Messgerät
l925_112
Installationsanweisungen
