18.2 Xcalibur 360EX, ohne Unter-
kellerung
18.2.1 Xcalibur 360EX, ohne Unterkel-
lerung, GS-Netzteil
Installieren Sie die GS-Netzteile an derjenigen Spei-
che, an der nicht die Hochspannung für die Milch-
pumpe anliegt. Berücksichtigen Sie bei der Auswahl
des Standortes die Beschränkungen hinsichtlich der
Gleichstromkabellänge. Das GS-Netzteil muss so an
der Speiche montiert werden, dass es sich im Umkreis
von 3 m (10 Fuß) von dem Ring befindet, an den die
Milchmengenmessgeräte-Baugruppen befestigt sind.
GS-Netzteilverdrahtung am Schwenkverbinder:
• Verdrahten Sie WS (L1 und L2) für die Hälfte der
Netzteile an die Ringe 13 und 14. Schließen Sie
den Schutzleiter (PE) an Ring 20 an.
• Verdrahten Sie WS (L1 und L2) für die andere Hälfte
der Netzteile an die Ringe 15 und 16. Schließen
Sie den Schutzleiter (PE) an Ring 20 an.
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
max. 3 m
186.

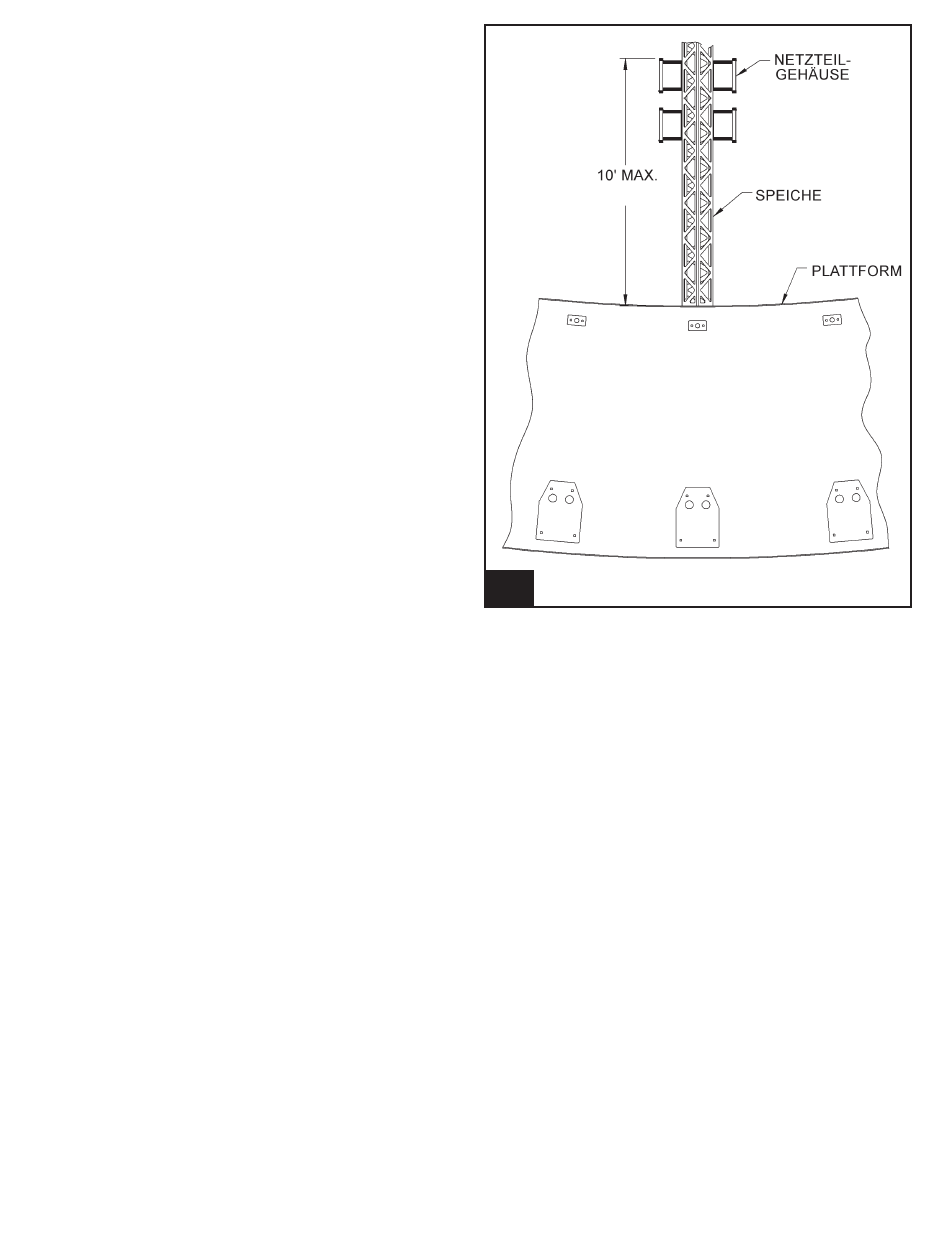

Lage der Gleichstromnetzteile
