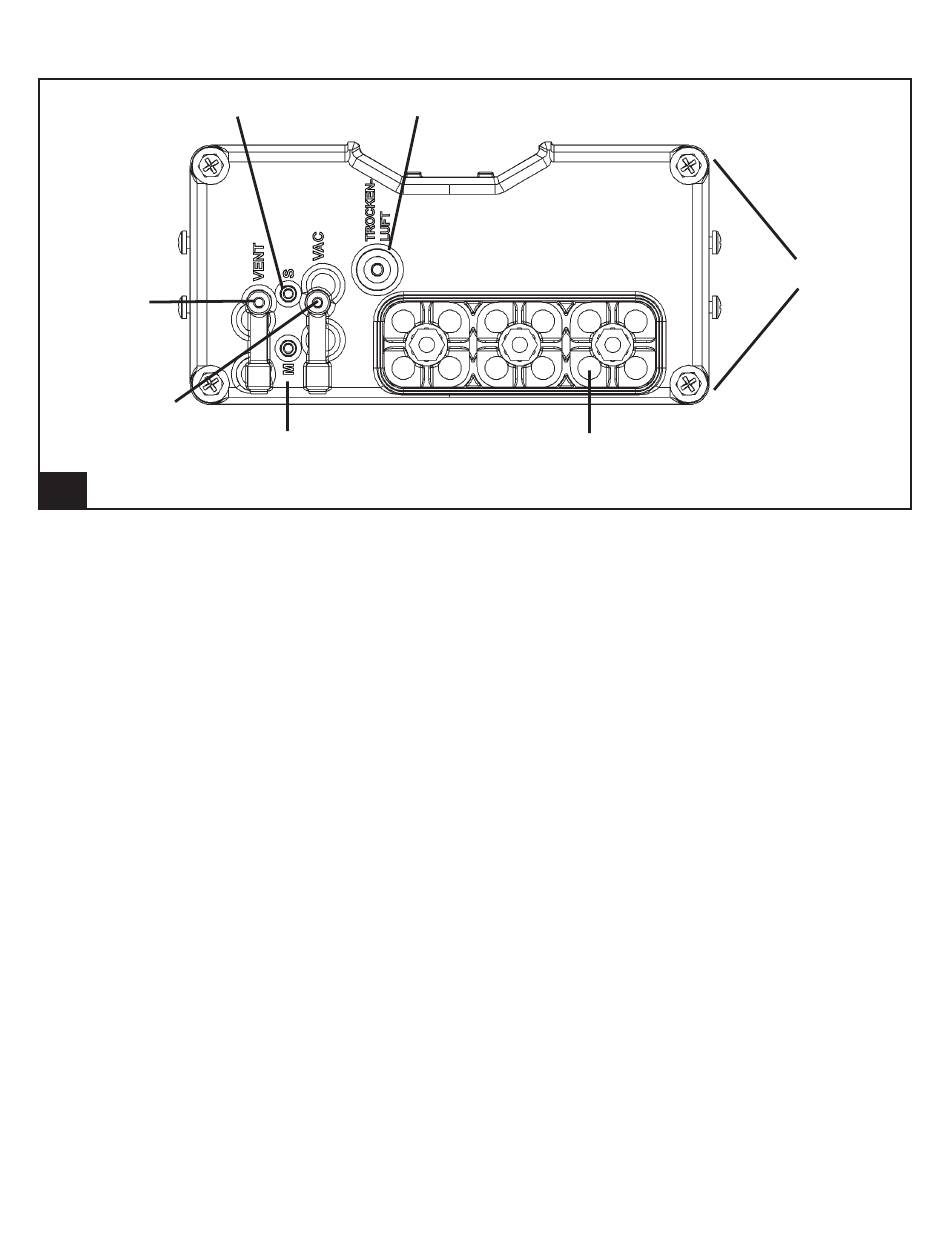

2.4.1 Unteransicht des SmartControl-Messgeräts
„S"-Absperrung
Frischluft
Vakuumeingang
„M"-Messanschluss
5.
Unteransicht des SmartControl-Messgeräts
Vakuumeingang
An diesem Anschluss wird Unterdruck für das
Absperrventil und die Auslassventile angelegt.
Frischluft
An diesem Port wird Frischluft für das Absperrventil
und die Auslassventile angeschlossen.
„M"-Messanschluss
Dieser Anschluss wird mit der Oberseite des Messge-
räts verbunden, um seine Entleerung zu steuern.
„S"-Absperrung
Über diesen Ausgang wird das mit Unterdruck aktivierte
Milchabsperrventil gesteuert.
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Trockenluft
Kabeleingänge
Gehäuseschrauben
Die Gehäuseunterseite ist mit vier Schrauben mit der
Oberseite verbunden. Beide Gehäuseteile müssen
fest miteinander verschraubt sein, damit kein Was-
ser eindringen kann.
Trockenluft
An diesem Anschluss wird ein gelber Schlauch mit
4 mm (5/32 Zoll) Durchmesser angebracht, der die
Steuerung mit Trockenluft versorgt.
Kabelpositionen
Das SmartControl-Messgerät verfügt über zwölf Ka-
belpositionen für seine Verdrahtung. Bei Verwendung
eines Kabels mit korrektem Durchmesser (5,3 bis
6,4 mm; 0,210 bis 0,250 Zoll) sind die Anschlüsse
versiegelt und das Gehäuse wasserdicht.
17
Gehäuseschrauben
