Boumatic TouchPoint Installationsanweisungen Seite 147

Schließen Sie den Stecker für PRISM-Main von der
ersten Bank an die zweite Bank an. Sichern Sie den
Stecker hinter der Milchmengenmessgeräte-Baugrup-
pe zum Schutz vor Spritzwasser mit einem Kabelbinder.
Wiederholen Sie den Vorgang für die übrigen Bänke
(siehe Abbildung 120).
—HINWEIS —————————————
Die Stecker für PRISM-Main passen nicht in den Ka-
belkanal, sollten jedoch unter der Abdeckung des
„ersten SmartControl-Messgeräts in der nächsten
Bank" untergebracht sein.

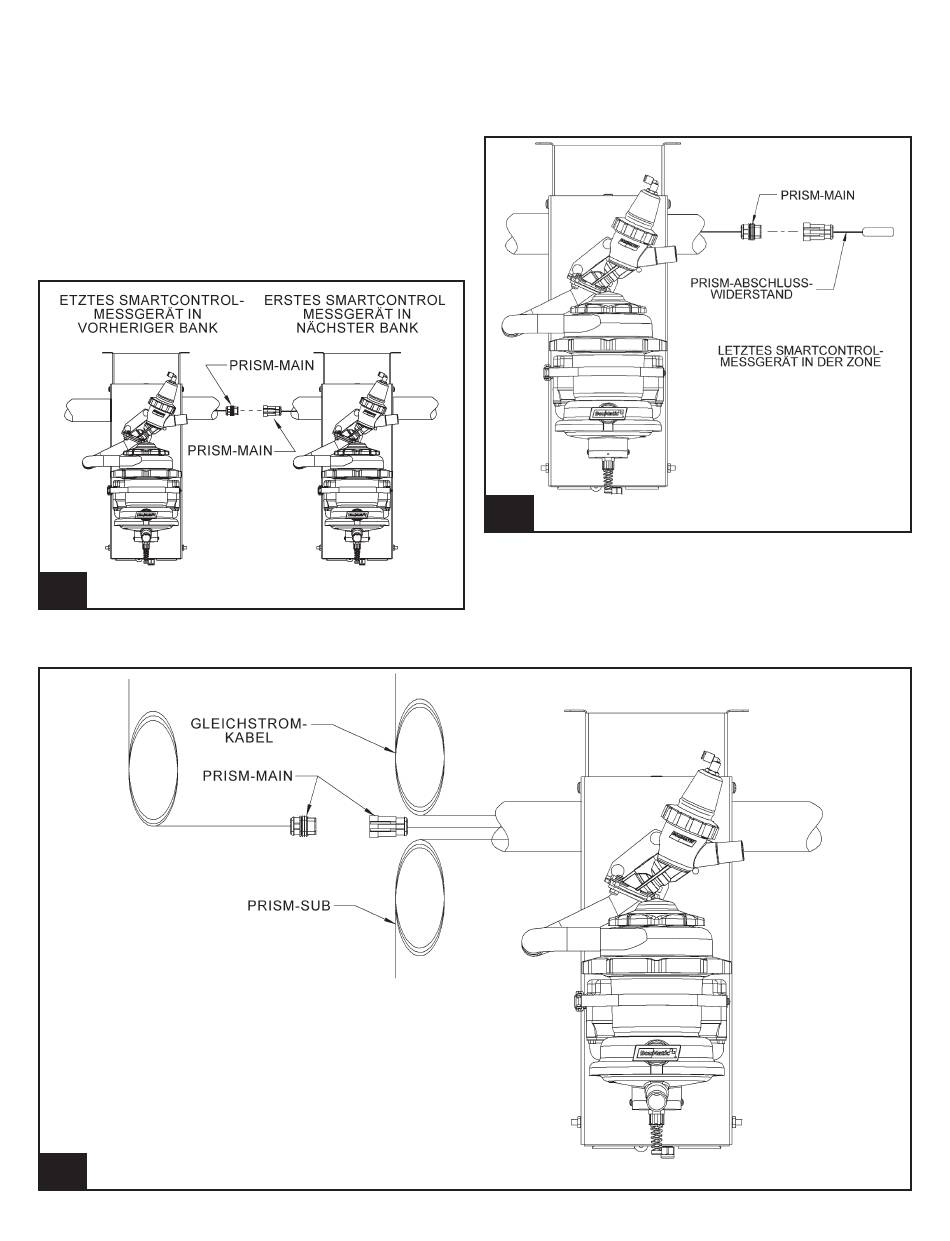

120.
Anschluss PRISM-Main-Bank an Bank
122.
PRISM-Hauptkabelanschluss von der Bank zum SmartDairy Controller
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Bringen Sie am letzten Melkplatz, der sich am nächsten
zum Kuheintrieb befindet, den Abschlusswiderstand
für PRISM-Main an. Sichern Sie die Stecker hinter der
Milchmengenmessgeräte-Baugruppe zum Schutz vor
Spritzwasser mit Kabelbindern (siehe Abbildung 121).
PRISM-Main-Abschlusswiderstandanschluss
121.
für Bänke
Verbinden Sie das lange PRISM-Hauptkommunika-
tionskabel mit dem Stecker für PRISM-Main in der
l925_88
ersten Bank, und wiederholen Sie den Vorgang auf
der anderen Melkstandseite (siehe Abbildung 122).
147
l925_98
l925_89
9g925
2/21/13
