17.10.3 Anschluss von Schläuchen und
Leitungen
Schließen Sie den 3/8 Zoll-Schlauch (9,5 mm) oben
am Zylinder an.

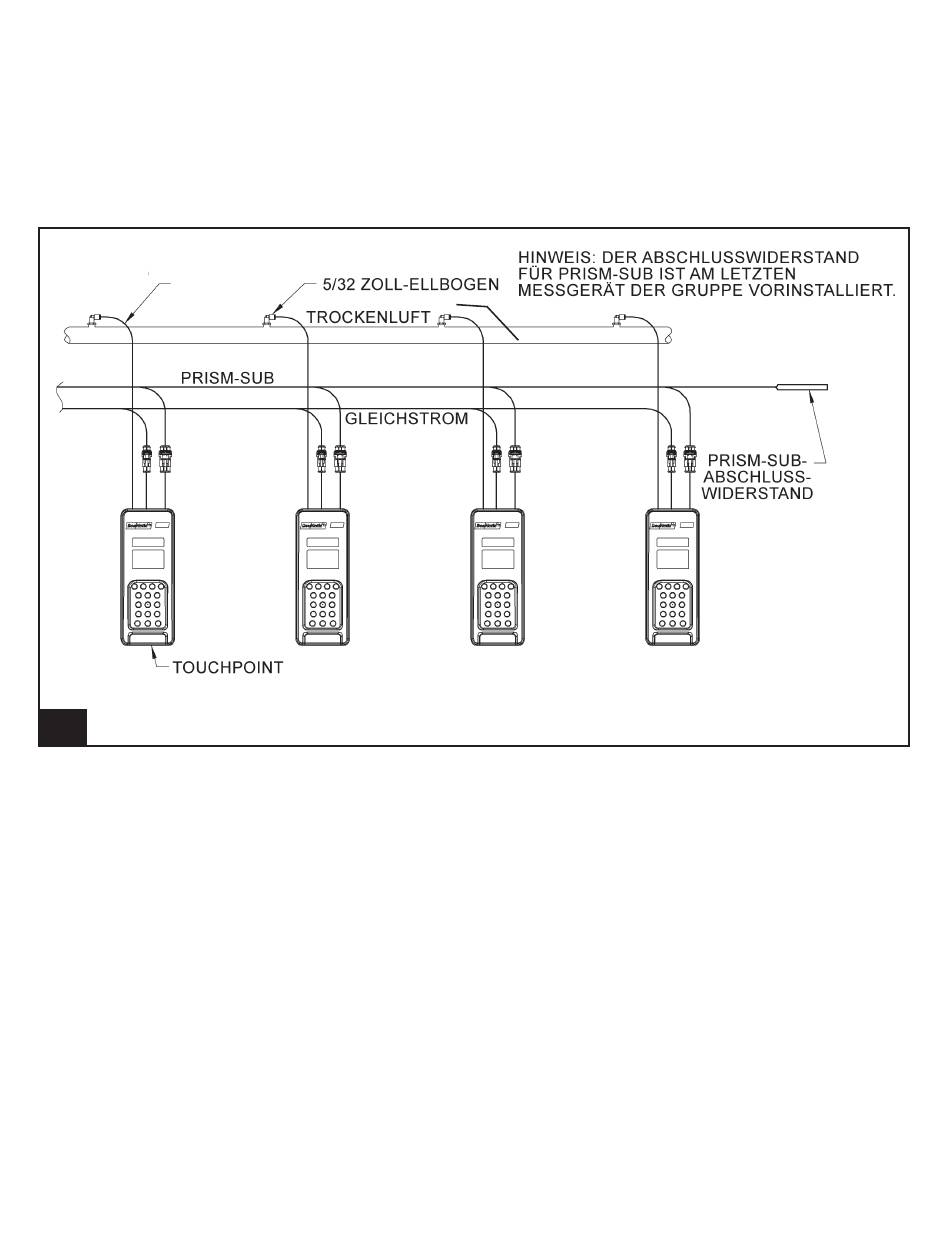

Schließen Sie den gelben 5/32 Zoll-Schlauch (4 mm)
an der Trockenluftleitung an (siehe Abbildung 148).
5/32"
GELBER
SCHLAUCH
(4 mm)
148.
Anschluss des 5/32 Zoll-Trockenluftschlauchs (4mm)
9g925
2/21/13
5/32 Zoll-ELLBOGEN
(4 mm)
176 TouchPoint™ und SmartControl™-Messgerät
