Boumatic TouchPoint Installationsanweisungen Seite 127

Befestigen Sie ein Milchmengenmessgerät mit Hilfe von
¼-20-Muttern an der ersten Halterung. Überprüfen Sie
nach dem Anbringen des ersten Milchmengenmessgeräts
an der Halterung, dass sich Messgerät und Halterung an der
gewünschten Stelle montieren lassen (siehe Abbildung 95).
—HINWEIS —————————————
Überprüfen Sie vor der Montage der Milchmengen-
messgeräte den Verlauf von Netz- und PRISM-Kom-
munikationskabeln.
Befestigen Sie die Milchmengenmessgeräte mit Hilfe
von ¼-20-Muttern an den Halterungen und montieren

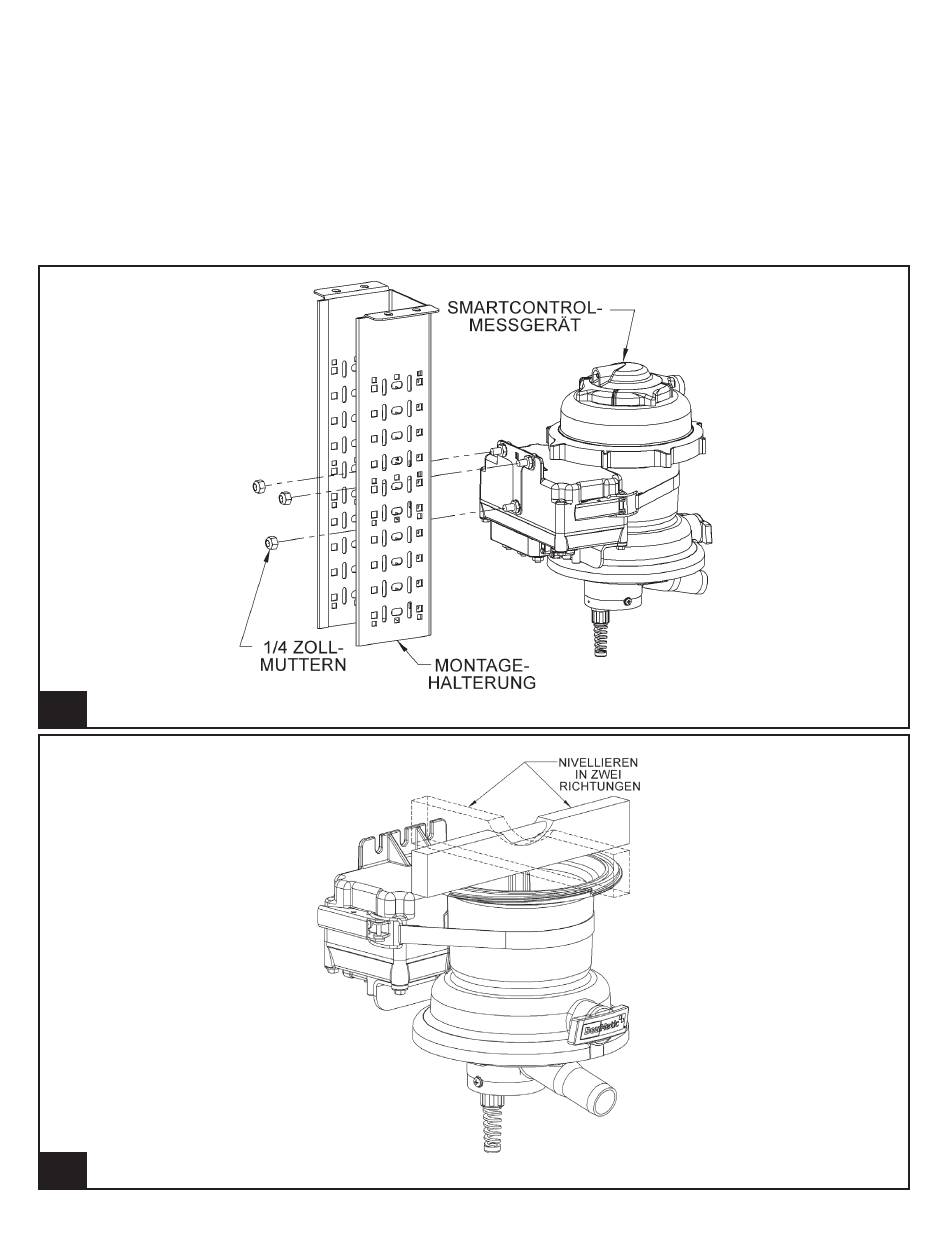

95.
SmartControl-Messgerät, Montage unter Bord
96.
SmartControl-Messgerät, vertikale Ausrichtung
TouchPoint™ und SmartControl™-Messgerät
Installationsanweisungen
Sie die Milchmengenmessgeräte. Die SmartControl-
Messgerätegruppen bestehend aus vier Melkplätzen
müssen zuerst montiert werden; sie sollten sich am
Kuhaustriebsende des Melkstands und damit in näch-
ster Nähe zum GS-Netzteil befinden. Das Milchmen-
genmessgerät mit dem langen Netzanschluss- und
PRISM-Nebenkommunikationskabel sollte das dem
Kuhaustrieb nächstgelegene sein (siehe Abbildung 96).
Überprüfen Sie nach der Montage der Milchmengen-
messgeräte, dass sich die Geräte +/- 2° in der Ver-
tikalen befinden und dass die Milch die Milchleitung
nach unten fließt.
