4. Elektrische Installation

4.1.16. Zugang zu den Steuerklemmen

Alle Klemmen für die Steuerkabel befinden
sich unter der Klemmenabdeckung vorne am
Frequenzumrichter. Entfernen sie diese Klem-
menabdeckung mithilfe eines Schraubendre-
hers.
4
Nehmen Sie die vordere Abdeckung ab. Ach-
ten Sie beim Wiederanbringen der Abdeckung
auf die richtige Befestigung mit einem Dreh-
moment von 2 Nm.

4.1.17. Steuerklemmen

Logische Aufteilung der Klemmen:
1.
2.
3.
4.
36
10-poliger Stecker mit digitalen
Steuerklemmen.
3-poliger Stecker mit RS-485-Bus-
klemmen.
6-poliger Stecker mit analogen Steu-
erklemmen.
USB-Verbindung
MG.11.A5.03 - VLT
Produkthandbuch für VLT

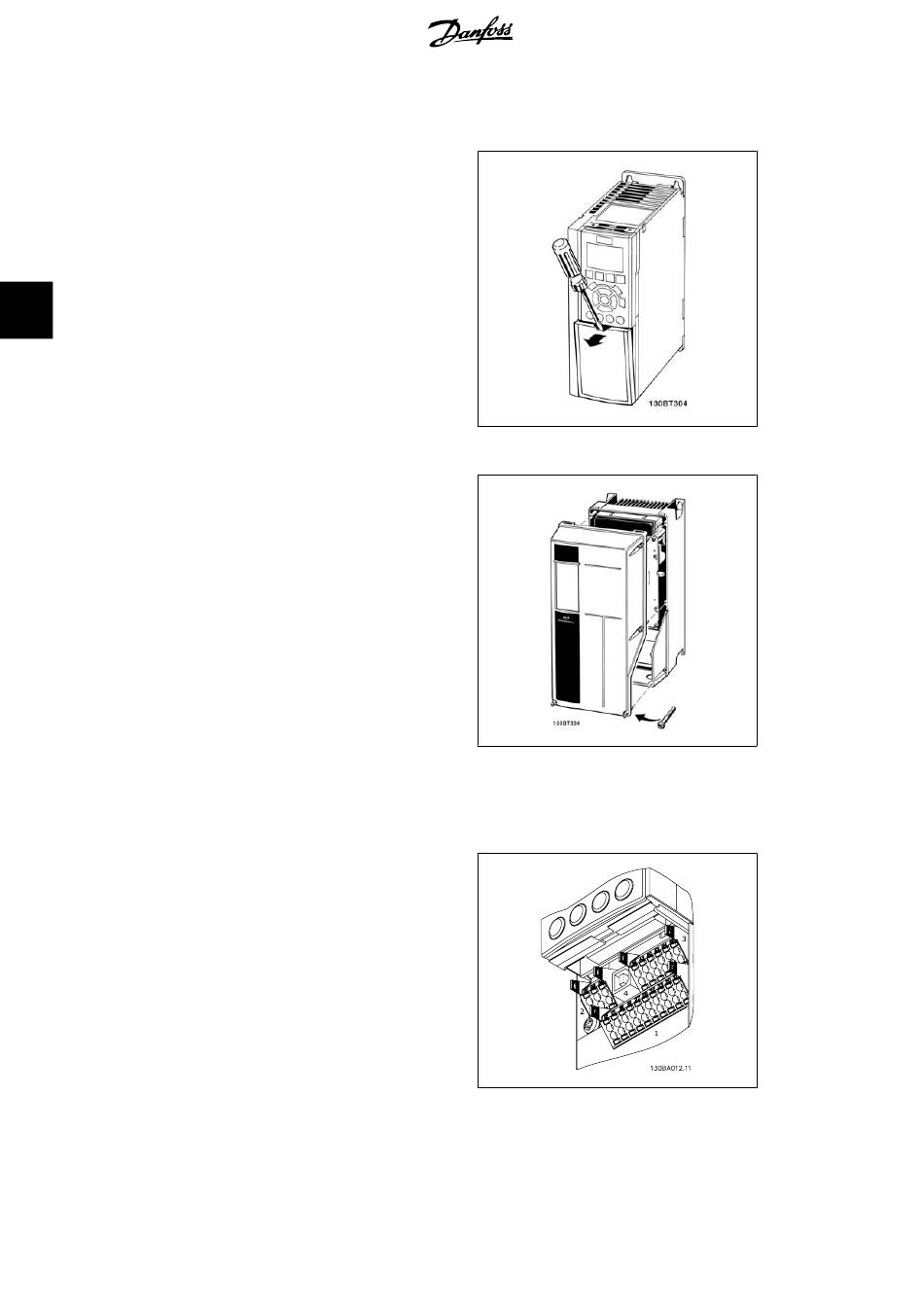

Abbildung 4.16: A2- und A3-Gehäuse
Abbildung 4.17: A5-, B1-, B2-, C1- und C2-Gehäu-
se
Abbildung 4.18: Steuerklemmen (alle Gehäuse)
