Inhaltszusammenfassung für Beckhoff EJ1122
- Seite 1 Dokumentation EJ1122 2-Port EtherCAT-Abzweig Version: Datum: 22.06.2020...
-
Seite 3: Inhaltsverzeichnis
Beckhoff Identification Code (BIC)................... 10 1.7.2 Zertifikate ......................... 12 2 Systemübersicht............................ 13 3 Produktübersicht ............................. 14 EJ1122 - Einführung ........................ 14 EJ1122 - Technische Daten ...................... 15 EJ1122 - Kontaktbelegung ...................... 16 EJ1122 - LEDs .......................... 17 4 Installation von EJ-Modulen ........................ 18 Spannungsversorgung der EtherCAT-Steckmodule ............... 18 EJxxxx - Abmessungen ........................ 20 Einbaulagen und Mindestabstände .................... 21... - Seite 4 Inhaltsverzeichnis Wiederherstellen des Auslieferungszustandes................ 47 Support und Service ........................ 48 Version: 1.0 EJ1122...
-
Seite 5: Vorwort
Patente: EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Bestimmungsgemäße Verwendung
Design Guide entwickelt und gefertigt wurde. Ausgabestände der Dokumentation Version Kommentar • Erste Veröffentlichung für EJ1122 Wegweiser durch die Dokumentation HINWEIS Weitere Bestandteile der Dokumentation Die in der folgenden Tabelle genannten Dokumentationen sind Bestandteil der Gesamtdo- kumentation. -
Seite 8: Kennzeichnung Von Ethercat-Steckmodulen
Vorwort Kennzeichnung von EtherCAT-Steckmodulen Bezeichnung Beckhoff EtherCAT-Steckmodule verfügen über eine 14-stellige technische Bezeichnung, die sich wie folgt zusammensetzt (z. B. EJ1008-0000-0017): • Bestellbezeichnung: ◦ Familienschlüssel: EJ ◦ Produktbezeichnung: Die erste Stelle der Produktbezeichnung dient der Zuordnung zu einer Produktgruppe (z. B. EJ2xxx = Digital - Ausgangsmodul) ◦... -
Seite 9: Abb. 2 Bestellbezeichnung (A), Revisionsnummer (B) Und Seriennummer (C) Am Beispiel Ej1008
Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird auf der Seite der EtherCAT-Steckmodule aufgebracht, siehe folgende Abbildung. -
Seite 10: Beckhoff Identification Code (Bic)
Vorwort 1.7.1 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. - Seite 11 Beispiel einer zusammengesetzten Information aus den Positionen 1 - 4 und 6. Die Datenidentifikatoren sind zur besseren Darstellung jeweils rot markiert: Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z.
-
Seite 12: Zertifikate
• Der Aufdruck cRUus kennzeichnet Geräte, welche die Anforderungen für Produktsicherheit nach US- Amerikanischen bzw. kanadischen Vorschriften erfüllen. • Das Warnsymbol gilt als Aufforderung die zugehörige Dokumentation zu lesen. Die Dokumentationen zu den EtherCAT-Steckmodulen werden auf der Beckhoff-Homepage zum Download zur Verfügung gestellt. Abb. 4: Kennzeichen für CE und UL am Beispiel EJ1008 Version: 1.0... -

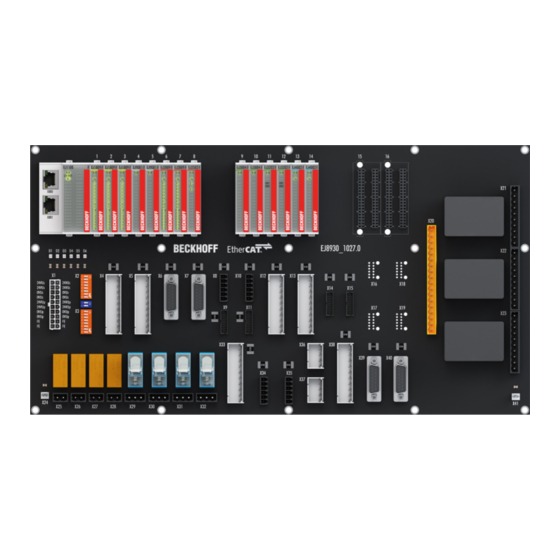

Seite 13: Systemübersicht
Durch das Anstecken von vorkonfektionierten Kabelbäumen entfällt die aufwändige Einzeladerverdrahtung. Die Stückkosten und das Risiko der Fehlverdrahtung werden durch kodierte Bauteile reduziert. Die Entwicklung des Signal-Distribution-Boards kann als Engineering-Dienstleistung durch Beckhoff erfolgen. Es besteht ebenfalls die Möglichkeit, dass der Kunde auf Basis des Design-Guides das Signal- Distribution-Board selbst entwickelt. -
Seite 14: Produktübersicht
2-Port-EtherCAT-Abzweig Der 2-Port-EtherCAT-Abzweig ermöglicht es, EtherCAT-Sterntopologien aufzubauen. Durch das Verwenden mehrerer EJ1122 in einer Station lässt sich ein modularer EtherCAT-Sternverteiler realisieren. An den Abzweig-Ports können einzelne Geräte oder auch ganze EtherCAT-Stränge angeschlossen werden. Der Anschluss der EtherCAT-Abzweige erfolgt über RJ-45-Buchsen, an denen direkt Link- und Activity-Status angezeigt werden. -
Seite 15: Ej1122 - Technische Daten
Produktübersicht EJ1122 - Technische Daten Technische Daten EJ1122 Aufgabe im EtherCAT-System Ankopplung von EtherCAT-Abzweigen Übertragungsmedium Ethernet 100Base-TX (mind. CAT5), geschirmt Leitungslänge zwischen zwei max. 100 m Stationen Protokoll / Baudrate EtherCAT/ 100 MBaud Busanschluss Steckverbinder auf Signal-Distribution-Board, z. B. 2 x RJ45 Spannungsversorgung Aus E-Bus Stromaufnahme 220 mA typ. -
Seite 16: Ej1122 - Kontaktbelegung
Produktübersicht EJ1122 - Kontaktbelegung Abb. 7: EJ1122 - Kontaktbelegung Der Leiterkarten Footprint steht auf der Beckhoff-Homepage zum Download bereit. HINWEIS Schädigung von Geräten möglich! • Die mit „NC“ benannten Pins dürfen nicht kontaktiert werden. • Vor der Montage und Inbetriebnahme lesen Sie auch die Kapitel Installation von EJ-Mo- dulen [} 18] und Inbetriebnahme [} 34]! -
Seite 17: Ej1122 - Leds
Produktübersicht EJ1122 - LEDs Abb. 8: EJ1122 - LEDs Farbe Anzeige Zustand Beschreibung grün Init Zustand der EtherCAT State Machine: INIT = Initialisierung des Steckmoduls blinkend Pre-Operational Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellun- gen gesetzt... -
Seite 18: Installation Von Ej-Modulen
Bei dem Koppler EJ1101-0022 sind die RJ45 Verbinder und die optionalen ID-Switche extern ausgeführt und können auf dem Signal-Distribution-Board beliebig platziert werden. Somit wird die einfache Durchführung durch ein Gehäuse ermöglicht. Die Netzteil-Steckmodule EJ940x stellen eine optionale Reset-Funktion zur Verfügung (s. Kapitel Kontaktbelegung der Dokumentationen zu EJ9400 und EJ9404) Version: 1.0 EJ1122... -
Seite 19: Abb. 10 Leiterkarte Mit Embedded Pc, Ek1110-0043 Und Ejxxxx, Rückansicht Ek1110-0043
Die EtherCAT-EJ-Koppler EK1110-004x leiten über den rückwärtigen Stecker • die E-Bus Signale, • die E-Bus Spannung U (3,3 V) und EBUS • die Peripheriespannung U (24 V an das Signal-Distribution-Board weiter. Abb. 10: Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043 EJ1122 Version: 1.0... -
Seite 20: Ejxxxx - Abmessungen
EJ7342 (ej_24_2x16pin_code18) 1-fach Modul (lang) 12 mm x 152 mm x 55 mm EJ1957 (ej_12_2x16pin_extended_code4747) Abb. 11: EJxxxx - Abmessungen Zeichnungen für die EtherCAT-Steckmodule finden Sie im Downloadfinder. Die Benennung der Zeichnungen setzt sich wie in untenstehender Zeichnung beschrieben zusammen. Abb. 12: Technischen Zeichnungen im Downloadfinder Version: 1.0 EJ1122... -
Seite 21: Einbaulagen Und Mindestabstände
Bei Einhaltung der empfohlenen Mindestabstände zur Belüftung (s. Kapitel Einbaulage [} 22]), ist ein ausreichend großer Griffbereich gewährleistet. Das Signal-Distribution-Board muss eine Stärke von 1,6 mm und einen Abstand von mindestens 4 mm zur Montagefläche haben, um die Verrastung der Module auf dem Board sicherzustellen. EJ1122 Version: 1.0... -
Seite 22: Einbaulagen
Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard Einbaulage wird empfohlen. Die empfohlenen Mindestabstände sind nicht als Sperrbereiche für andere Bauteile zu sehen. Die Einhaltung der in den Technischen Daten beschriebenen Umgebungsbedingungen ist durch den Kunden zu prüfen und gegebenenfalls durch zusätzliche Maßnahmen zur Kühlung sicherzustellen. Version: 1.0 EJ1122... -
Seite 23: Abb. 15 Weitere Einbaulagen
Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage des Signal-Distribution- Boards aus, s. Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Abb. 15: Weitere Einbaulagen EJ1122 Version: 1.0... -
Seite 24: Kodierungen
Der Farbcode gibt die Signalart an. Die folgende Tabelle gibt einen Überblick über die Signalart mit der zugehörigen Farbkodierung. Signalart Module Farbe Koppler EJ11xx Ohne Farbkodierung Digital Eingang EJ1xxx Gelb Digital Ausgang EJ2xxx Analog Eingang EJ3xxx Grün Analog Ausgang EJ4xxx Blau Motion EJ7xxx orange System EJ9xxx grau Version: 1.0 EJ1122... -
Seite 25: Mechanische Positionskodierung
Eingangsmodule die Kodierstifte an den Positionen eins und drei. Es besteht kein Steckschutz zwischen Modulen der gleichen Signalart. Deshalb ist bei der Montage der Einsatz des korrekten Moduls anhand der Gerätebezeichnung zu prüfen. Abb. 18: Pin-Kodierung am Beispiel digitaler Eingangsmodule EJ1122 Version: 1.0... -
Seite 26: Montage Auf Dem Signal-Distribution-Board
Aufwärts- und Abwärtsbewegung auf das Board bis das Modul sicher verrastet ist. Nur wenn das Modul fest eingerastet ist, kann der benötigte Kontaktdruck aufgebaut und die maxima- le Stromtragfähigkeit gewährleistet werden. 5. Belegen Sie Lücken im Modulstrang mit Platzhaltermodulen (EJ9001). Version: 1.0 EJ1122... - Seite 27 Installation von EJ-Modulen HINWEIS • Achten Sie bei der Montage auf sichere Verrastung der Module mit dem Board! Die Folgen mangelnden Kontaktdrucks sind: ð Qualitätsverluste des übertragenen Signals, ð erhöhte Verlustleistung der Kontakte, ð Beeinträchtigung der Lebensdauer. EJ1122 Version: 1.0...
-
Seite 28: Erweiterungsmöglichkeiten
(Extended-Version). Abb. 20: Beispiel Austausch Platzhaltermodule u. Belegung Reserveslots E-Bus - Versorgung Nach dem Austausch der Platzhaltermodule gegen andere Module verändert sich die Stromaufnah- me aus dem E-Bus. Stellen Sie sicher, dass eine ausreichende Versorgung weiterhin gewährleistet wird. Version: 1.0 EJ1122... -
Seite 29: Verknüpfung Mit Ethercat-Klemmen Und Ethercat-Box-Modulen Über Eine Ethernet/Ethercat-Verbindung
Installation von EJ-Modulen 4.6.2 Verknüpfung mit EtherCAT-Klemmen und EtherCAT-Box- Modulen über eine Ethernet/EtherCAT-Verbindung Beispiel Erweiterung über eine Ethernet/EtherCAT-Verbindung EJ1122 Version: 1.0... -
Seite 30: Ipc Integration
Durch die direkte Ankopplung des Embedded-PCs und der EL-Klemmen mit den EJ-Modulen auf der Leiterkarte können eine EtherCAT-Verlängerung (EK1110) und ein EtherCAT-Koppler (EJ1100) entfallen. Der Embedded-PC ist mit EtherCAT-Klemmen erweiterbar, die z. B. noch nicht im EJ-System zur Verfügung stehen. Abb. 21: Beispiel Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043 Version: 1.0 EJ1122... -
Seite 31: Abb. 22 Beispiel Für Die Anbindung Des Ipc C6015 An Ein Ej-System
Dokumentationen zu den einzelnen Komponenten zu entnehmen. Die folgende Abbildung zeigt beispielhaft die Anbindung des IPC C6015 an ein EJ-System. Die abgebildeten Komponenten dienen ausschließlich der funktionell-schematischen Darstellung. Abb. 22: Beispiel für die Anbindung des IPC C6015 an ein EJ-System EJ1122 Version: 1.0... -
Seite 32: Demontage Vom Signal-Distribution-Board
1. Stellen Sie sicher, dass das Signal-Distribution-Board vor der Demontage der Module fest mit der Montagefläche verbunden ist. Die Demontage vom unbefestigten Signal-Distribution-Board kann zu Beschädigungen des Boards führen. 2. Drücken Sie die obere und die untere Montagelasche gleichzeitig und ziehen das Modul unter leichter Aufwärts- und Abwärtsbewegung vom Board ab. Version: 1.0 EJ1122... -
Seite 33: Ethercat-Grundlagen
EtherCAT-Grundlagen EtherCAT-Grundlagen Grundlagen zum Feldbus EtherCAT entnehmen Sie bitte der EtherCAT System-Dokumentation. EJ1122 Version: 1.0... -
Seite 34: Inbetriebnahme
Inbetriebnahme Inbetriebnahme HINWEIS Schädigung von Geräten oder Datenverlust Grundlagen zur Inbetriebnahme von EtherCAT-Geräten entnehmen Sie bitte der EtherCAT System-Dokumentation. Version: 1.0 EJ1122... -
Seite 35: Anhang
Das EtherCAT-Steckmodul EJ1122 verfügt über keine Firmware. Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. Speicherorte In einem EtherCAT-Slave werden an bis zu drei Orten Daten für den Betrieb vorgehalten:... -
Seite 36: Gerätebeschreibung Esi-File/Xml
Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:... -
Seite 37: Abb. 25 Rechtsklick Auf Das Ethercat Gerät Bewirkt Das Scannen Des Unterlagerten Feldes
In diesem Beispiel in Abb. „Änderungsdialog“. wurde eine EL3201-0000-0017 vorgefunden, während eine EL3201-0000-0016 konfiguriert wurde. In diesem Fall bietet es sich an, mit dem Copy Before-Button die Konfiguration anzupassen. Die Checkbox Extended Information muss gesetzt werden, um die Revision angezeigt zu bekommen. EJ1122 Version: 1.0... -
Seite 38: Abb. 28 Eeprom Update
Die meisten EtherCAT-Geräte lesen eine geänderte ESI-Beschreibung umgehend bzw. nach dem Aufstarten aus dem INIT ein. Einige Kommunikationseinstellungen wie z. B. Distributed Clocks wer- den jedoch erst bei PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nö- tig, damit die Änderung wirksam wird. Version: 1.0 EJ1122... -
Seite 39: Erläuterungen Zur Firmware
• offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den. -
Seite 40: Update Controller-Firmware *.Efw
Das Online-CoE-Verzeichnis wird vom Controller verwaltet und in einem eigenen EEPROM gespei- chert. Es wird durch ein FW-Update im allgemeinen nicht verändert. Um die Controller-Firmware eines Slave zu aktualisieren, wechseln Sie zum Karteireiter Online, s. Abb. Firmware Update. Version: 1.0 EJ1122... -
Seite 41: Abb. 31 Firmware Update
Anhang Abb. 31: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms). -
Seite 42: Fpga-Firmware *.Rbf
Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. Version: 1.0 EJ1122... -
Seite 43: Abb. 32 Versionsbestimmung Fpga-Firmware
Abb. 33: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. EJ1122 Version: 1.0... -
Seite 44: Abb. 34 Dialog Advanced Settings
Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms). - Seite 45 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EJ1122 Version: 1.0...
-
Seite 46: Gleichzeitiges Update Mehrerer Ethercat-Geräte
Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 35: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. Version: 1.0 EJ1122... -
Seite 47: Wiederherstellen Des Auslieferungszustandes
Abb. 37: Eingabe des Restore-Wertes im Set Value Dialog Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart lassen sich die Backup-Objekte mit einem alternativen Restore- Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! EJ1122 Version: 1.0... -
Seite 48: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 49 Kennzeichen für CE und UL am Beispiel EJ1008 ............... Abb. 5 EJ-System Beispiel........................Abb. 6 EJ1122............................Abb. 7 EJ1122 - Kontaktbelegung ......................Abb. 8 EJ1122 - LEDs..........................Abb. 9 E-Bus-Spannungsversorgung mit EJ1100 oder EJ1101-0022 + EJ940x ........Abb. 10 Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043....
