11
STÖRUNGSBEHEBUNG
11.4
Diagnose mit dem Safety Designer
11.4.1
Datenrekorder

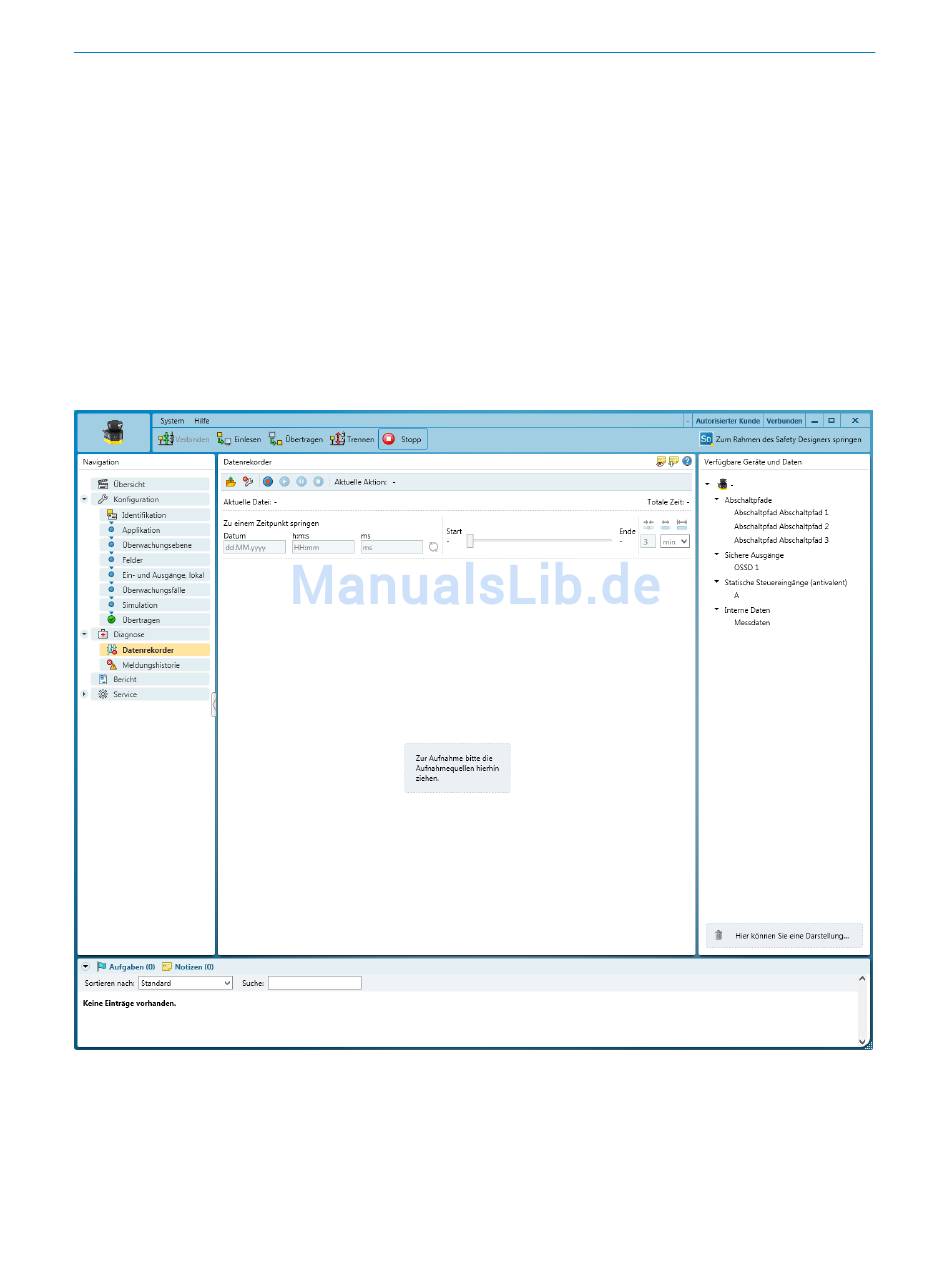

Abbildung 83: Datenrekorder
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
8)
144
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Im Gerätefenster stehen folgende Diagnosewerkzeuge zur Verfügung:
•
Datenrekorder
•
Meldungshistorie
Folgende Schnittstellen sind für die Diagnose geeignet:
•
USB 2.0 Mini-B (Dose)
•
Ethernet
Mit dem Datenrekorder können Sie laufend Signale des Geräts aufzeichnen. Abhängig
von der Schnittstelle und ihrer Auslastung werden die Messdaten nicht für jeden Scan‐
zyklus übertragen und dargestellt.
Die Daten werden in einer Datenrekorder-Diagnose-Datei gespeichert.
Die Datenrekorder-Diagnose-Datei kann im Datenrekorder abgespielt werden.
8)
