7
KONFIGURATION
7.9 Ein- und Ausgänge
102 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

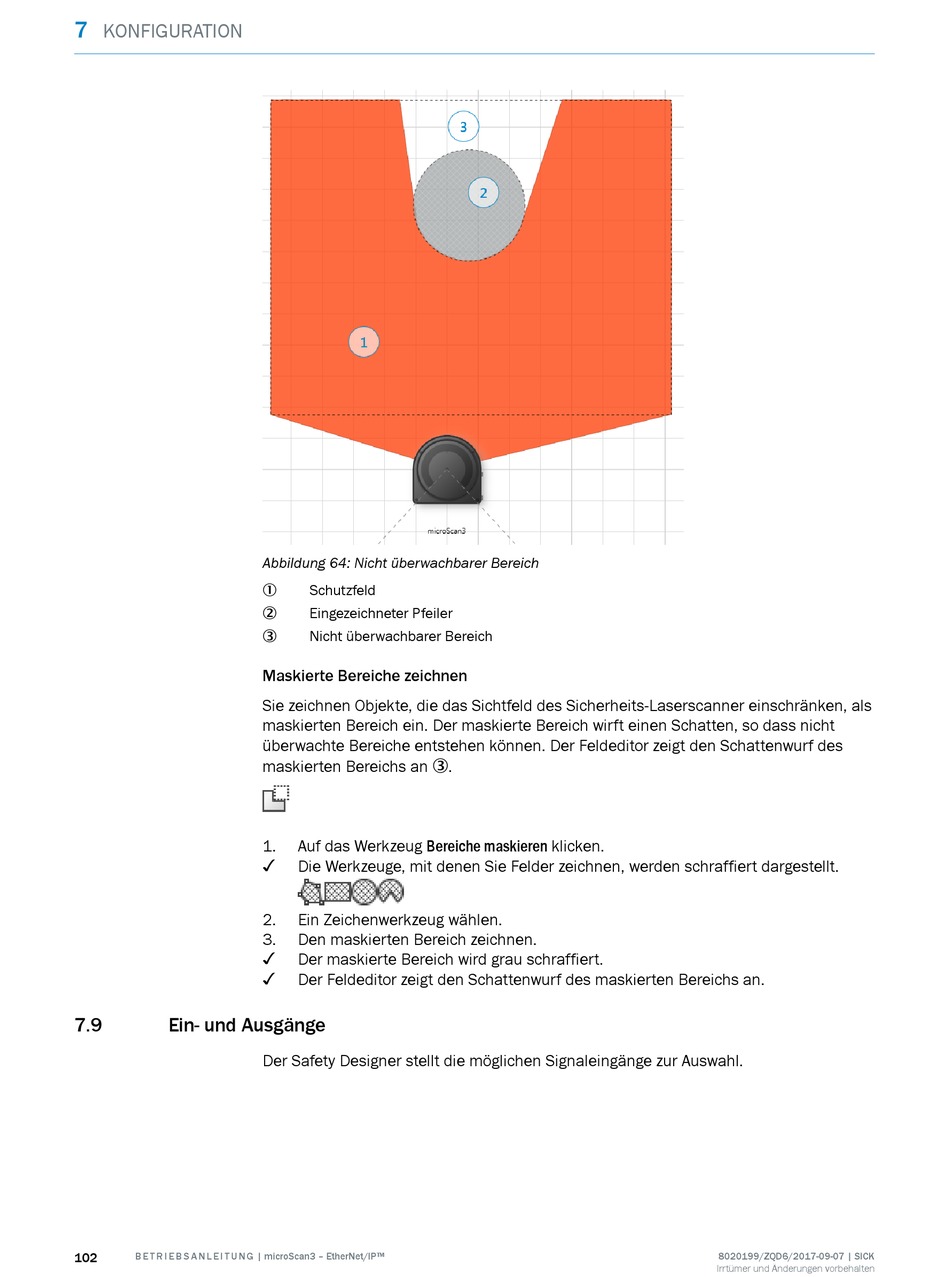

Abbildung 64: Nicht überwachbarer Bereich
Schutzfeld
1
Eingezeichneter Pfeiler
2
Nicht überwachbarer Bereich
3
Maskierte Bereiche zeichnen
Sie zeichnen Objekte, die das Sichtfeld des Sicherheits-Laserscanner einschränken, als
maskierten Bereich ein. Der maskierte Bereich wirft einen Schatten, so dass nicht
überwachte Bereiche entstehen können. Der Feldeditor zeigt den Schattenwurf des
maskierten Bereichs an 3.
1. Auf das Werkzeug Bereiche maskieren klicken.
✓
Die Werkzeuge, mit denen Sie Felder zeichnen, werden schraffiert dargestellt.
2. Ein Zeichenwerkzeug wählen.
3. Den maskierten Bereich zeichnen.
✓
Der maskierte Bereich wird grau schraffiert.
✓
Der Feldeditor zeigt den Schattenwurf des maskierten Bereichs an.
Der Safety Designer stellt die möglichen Signaleingänge zur Auswahl.
