3.2.2

Varianten

3.2.3

Anzeigeelemente

8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
• Vorne/Vorderseite ist die Seite des Sicherheits-Laserscanners, an der sich das
Display befindet. In diese Richtung weist der 90°-Winkel des Kreisausschnitts,
den der Sicherheits-Laserscanner abtastet.
• Hinten/Rückseite ist die Seite des Sicherheits-Laserscanners, die dem Display
gegenüber liegt. In dieser Richtung liegt der Kreisausschnitt, den der Sicherheits-
Laserscanner nicht abtastet.
Der Sicherheits-Laserscanner wird in unterschiedlichen Varianten ausgeliefert. Im Fol‐
genden finden Sie eine Übersicht über wichtige Unterscheidungsmerkmale der Varian‐
ten. Detaillierte Informationen zu den Varianten
Die Varianten unterscheiden sich in folgender Eigenschaft:
•
Maximale Schutzfeldreichweite
Leistungspaket
Das Leistungspaket Core ist gekennzeichnet durch die Anzahl der konfigurierbaren Fel‐
der und die Anzahl der sicherheitsgerichteten Schaltfunktionen.
• microScan3 Core – EtherNet/IP™: 8 Felder, 4 Sicherheitsausgänge über Netzwerk
Integration in die Steuerung
Der Sicherheits-Laserscanner kommuniziert auf folgendem Weg mit der Maschinen‐
steuerung:
• EtherNet/IP™ – CIP Safety™
Schutzfeldreichweite
Es gibt 2 Varianten mit unterschiedlicher maximaler Schutzfeldreichweite:
• 4,0 m
• 5,5 m
Der Sicherheits-Laserscanner gibt über mehrere LEDs wichtige Statusinformationen
aus. Für zusätzliche Informationen hat der Sicherheits-Laserscanner ein grafisches Dis‐
play und 4 Tasten.
Direkt über dem Display befinden sich 4 Status-LEDs.
1 2 3 4

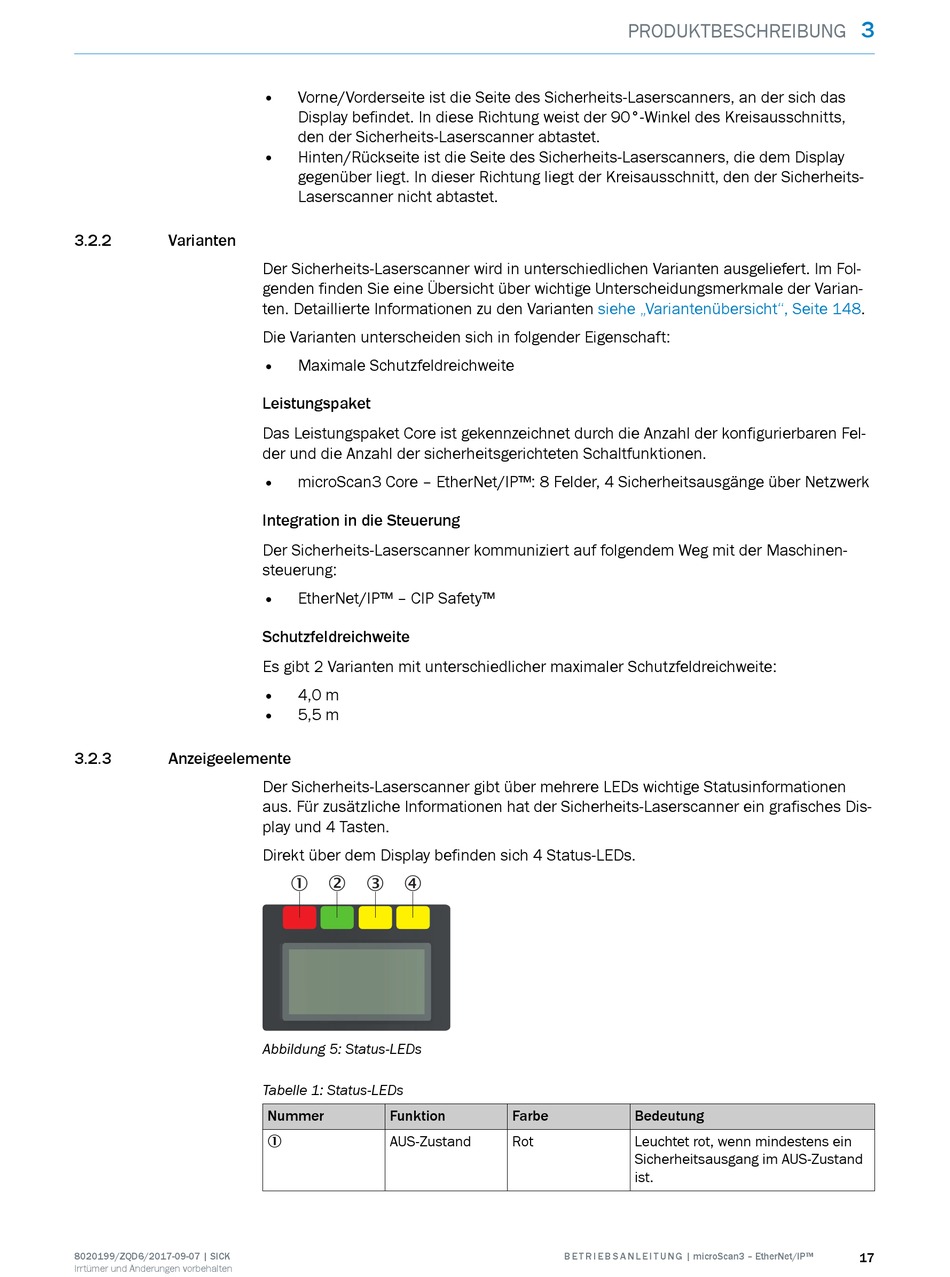

Abbildung 5: Status-LEDs
Tabelle 1: Status-LEDs
Nummer Funktion
AUS-Zustand
1
PRODUKTBESCHREIBUNG
siehe „Variantenübersicht", Seite
Farbe Bedeutung
Rot Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
