Gefahrbereichsabsicherung: Erkennen Der Anwesenheit Einer Person Im Gefahr; Gefahrstellenabsicherung: Handerkennung - SICK microScan3 EtherNet/IP Betriebsanleitung

3
PRODUKTBESCHREIBUNG
24 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

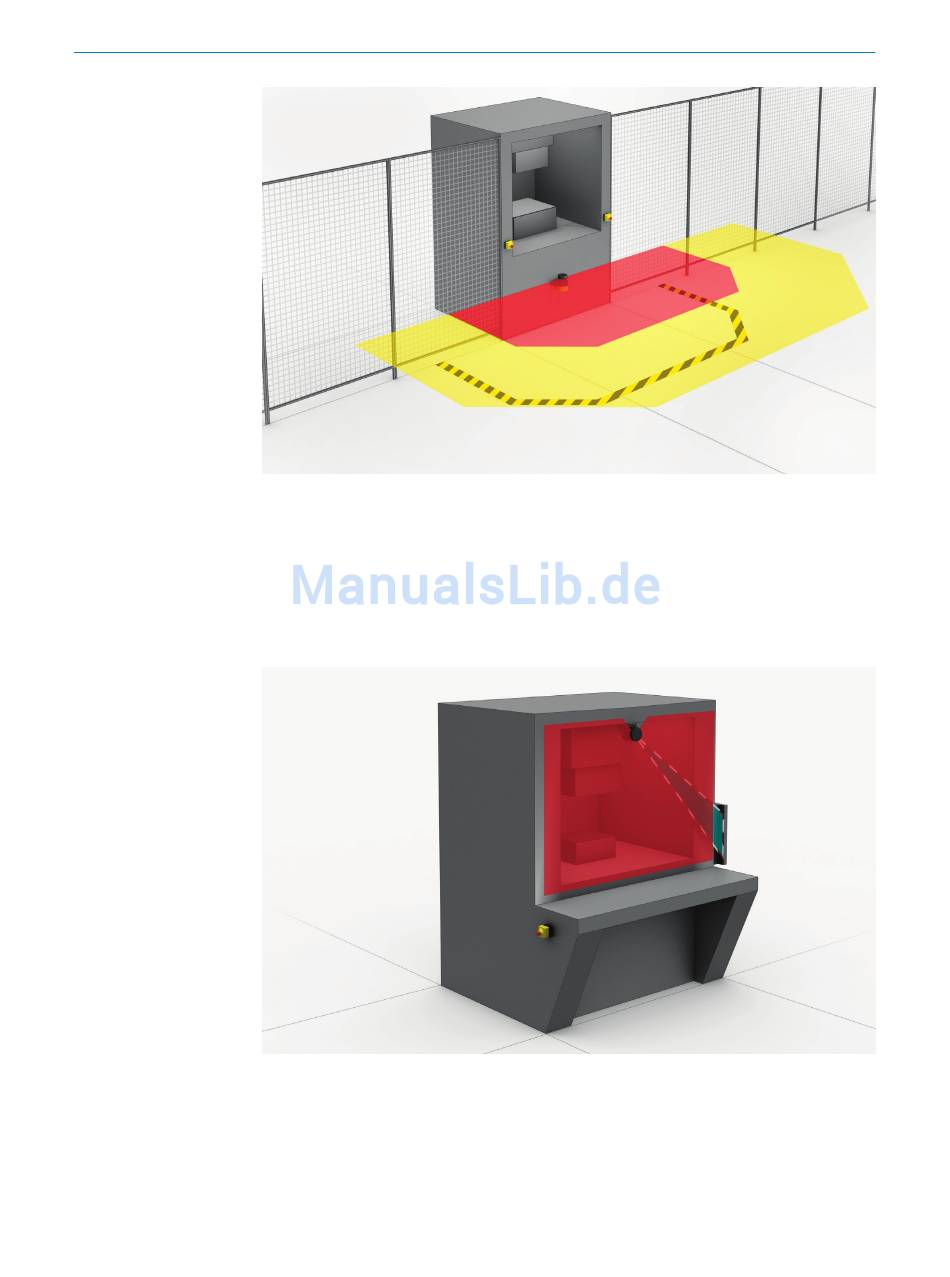

Abbildung 13: Gefahrbereichsabsicherung: Erkennen der Anwesenheit einer Person im Gefahr‐
bereich
Gefahrstellenabsicherung
Bei der Gefahrstellenabsicherung wird die Annäherung sehr nahe an der Gefahrstelle
detektiert.
Der Vorteil dieser Art von Schutzeinrichtung liegt darin, dass ein kurzer Mindestabstand
möglich ist und der Bediener ergonomischer arbeiten kann.
Abbildung 14: Gefahrstellenabsicherung: Handerkennung
Zugangsabsicherung
Bei der Zugangsabsicherung wird eine Person detektiert, wenn sie mit dem ganzen Kör‐
per durch das Schutzfeld geht.
