4
PROJEKTIERUNG
58 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

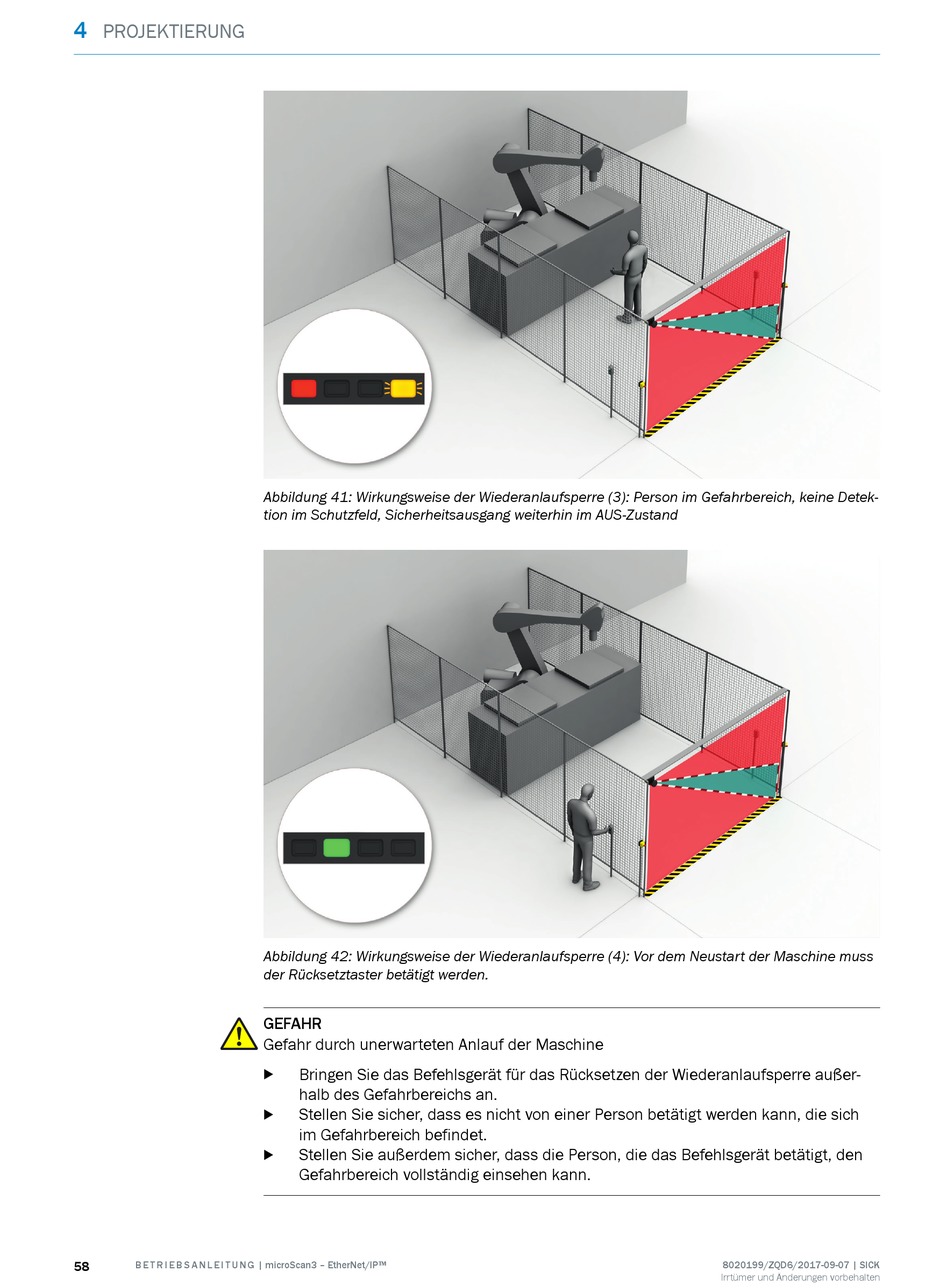

Abbildung 41: Wirkungsweise der Wiederanlaufsperre (3): Person im Gefahrbereich, keine Detek‐
tion im Schutzfeld, Sicherheitsausgang weiterhin im AUS-Zustand
Abbildung 42: Wirkungsweise der Wiederanlaufsperre (4): Vor dem Neustart der Maschine muss
der Rücksetztaster betätigt werden.
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Bringen Sie das Befehlsgerät für das Rücksetzen der Wiederanlaufsperre außer‐
b
halb des Gefahrbereichs an.
Stellen Sie sicher, dass es nicht von einer Person betätigt werden kann, die sich
b
im Gefahrbereich befindet.
Stellen Sie außerdem sicher, dass die Person, die das Befehlsgerät betätigt, den
b
Gefahrbereich vollständig einsehen kann.
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
