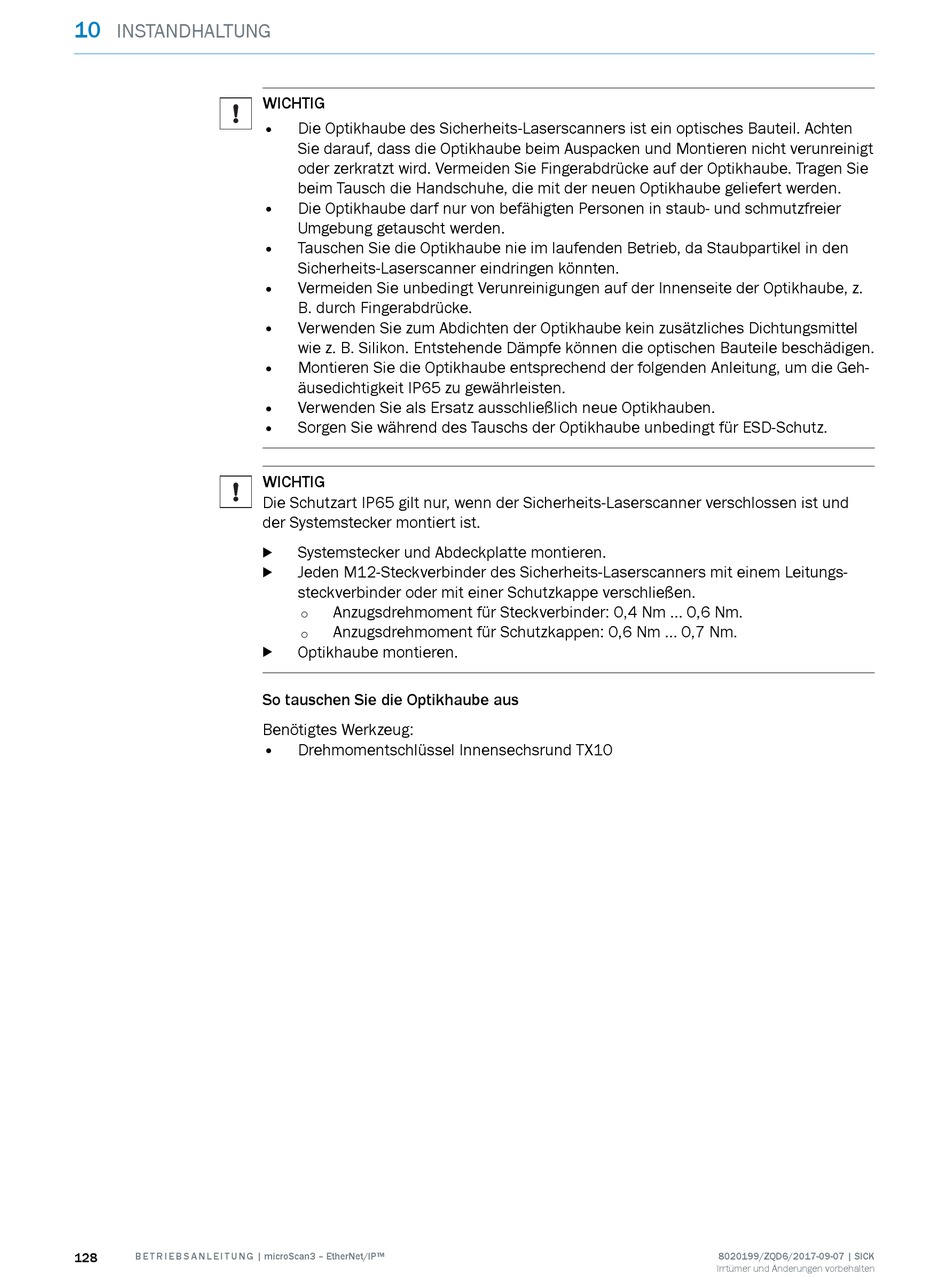

10
INSTANDHALTUNG
128 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
WICHTIG
•
Die Optikhaube des Sicherheits-Laserscanners ist ein optisches Bauteil. Achten
Sie darauf, dass die Optikhaube beim Auspacken und Montieren nicht verunreinigt
oder zerkratzt wird. Vermeiden Sie Fingerabdrücke auf der Optikhaube. Tragen Sie
beim Tausch die Handschuhe, die mit der neuen Optikhaube geliefert werden.
• Die Optikhaube darf nur von befähigten Personen in staub- und schmutzfreier
Umgebung getauscht werden.
• Tauschen Sie die Optikhaube nie im laufenden Betrieb, da Staubpartikel in den
Sicherheits-Laserscanner eindringen könnten.
• Vermeiden Sie unbedingt Verunreinigungen auf der Innenseite der Optikhaube, z.
B. durch Fingerabdrücke.
• Verwenden Sie zum Abdichten der Optikhaube kein zusätzliches Dichtungsmittel
wie z. B. Silikon. Entstehende Dämpfe können die optischen Bauteile beschädigen.
• Montieren Sie die Optikhaube entsprechend der folgenden Anleitung, um die Geh‐
äusedichtigkeit IP65 zu gewährleisten.
• Verwenden Sie als Ersatz ausschließlich neue Optikhauben.
• Sorgen Sie während des Tauschs der Optikhaube unbedingt für ESD-Schutz.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
So tauschen Sie die Optikhaube aus
Benötigtes Werkzeug:
• Drehmomentschlüssel Innensechsrund TX10
