5
MONTAGE
5.3

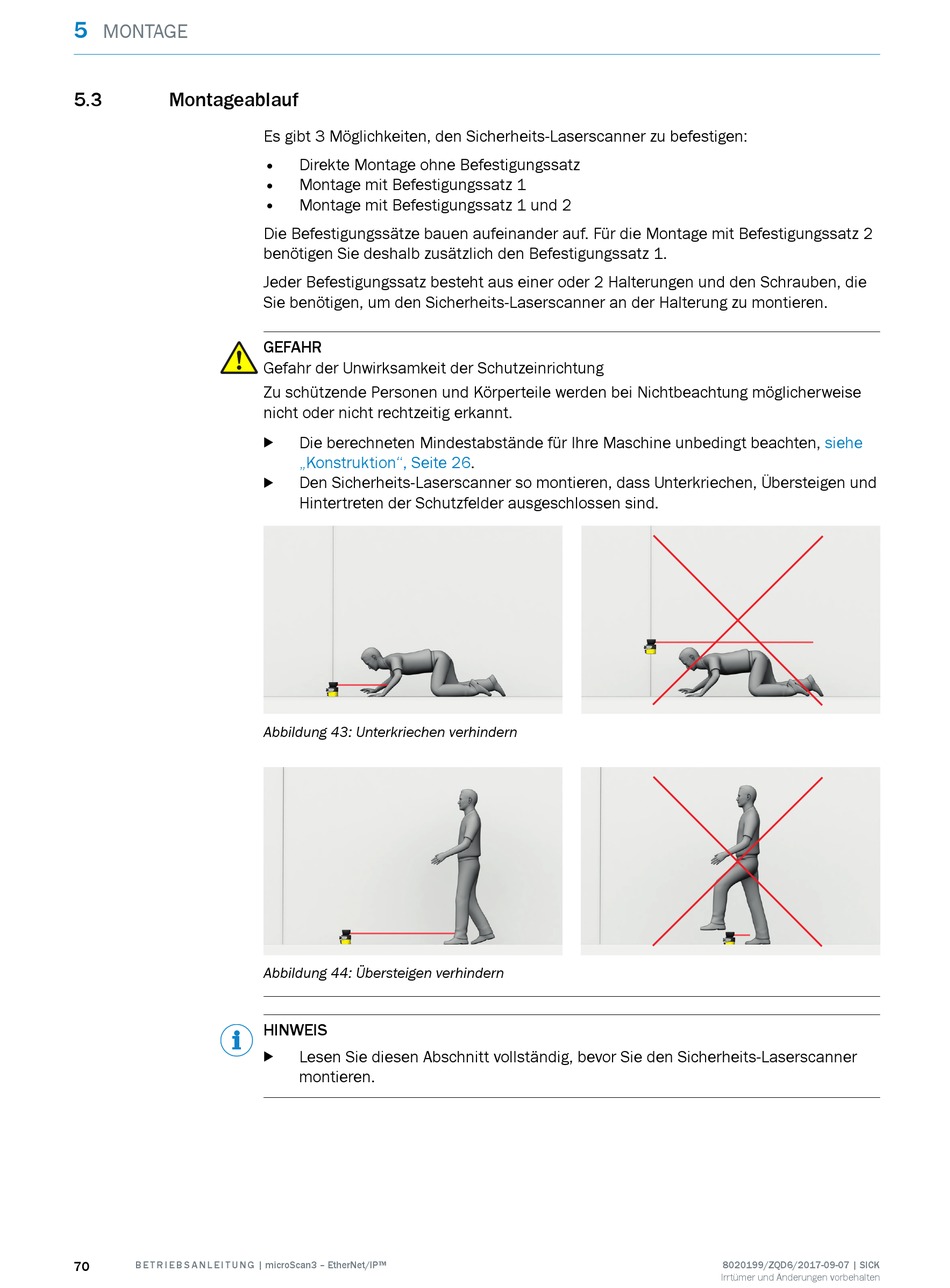

Montageablauf

70 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Es gibt 3 Möglichkeiten, den Sicherheits-Laserscanner zu befestigen:
• Direkte Montage ohne Befestigungssatz
• Montage mit Befestigungssatz 1
•
Montage mit Befestigungssatz 1 und 2
Die Befestigungssätze bauen aufeinander auf. Für die Montage mit Befestigungssatz 2
benötigen Sie deshalb zusätzlich den Befestigungssatz 1.
Jeder Befestigungssatz besteht aus einer oder 2 Halterungen und den Schrauben, die
Sie benötigen, um den Sicherheits-Laserscanner an der Halterung zu montieren.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für Ihre Maschine unbedingt beachten,
b
„Konstruktion", Seite
Den Sicherheits-Laserscanner so montieren, dass Unterkriechen, Übersteigen und
b
Hintertreten der Schutzfelder ausgeschlossen sind.
Abbildung 43: Unterkriechen verhindern
Abbildung 44: Übersteigen verhindern
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie den Sicherheits-Laserscanner
b
montieren.
26.
siehe
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
