4
PROJEKTIERUNG
38 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

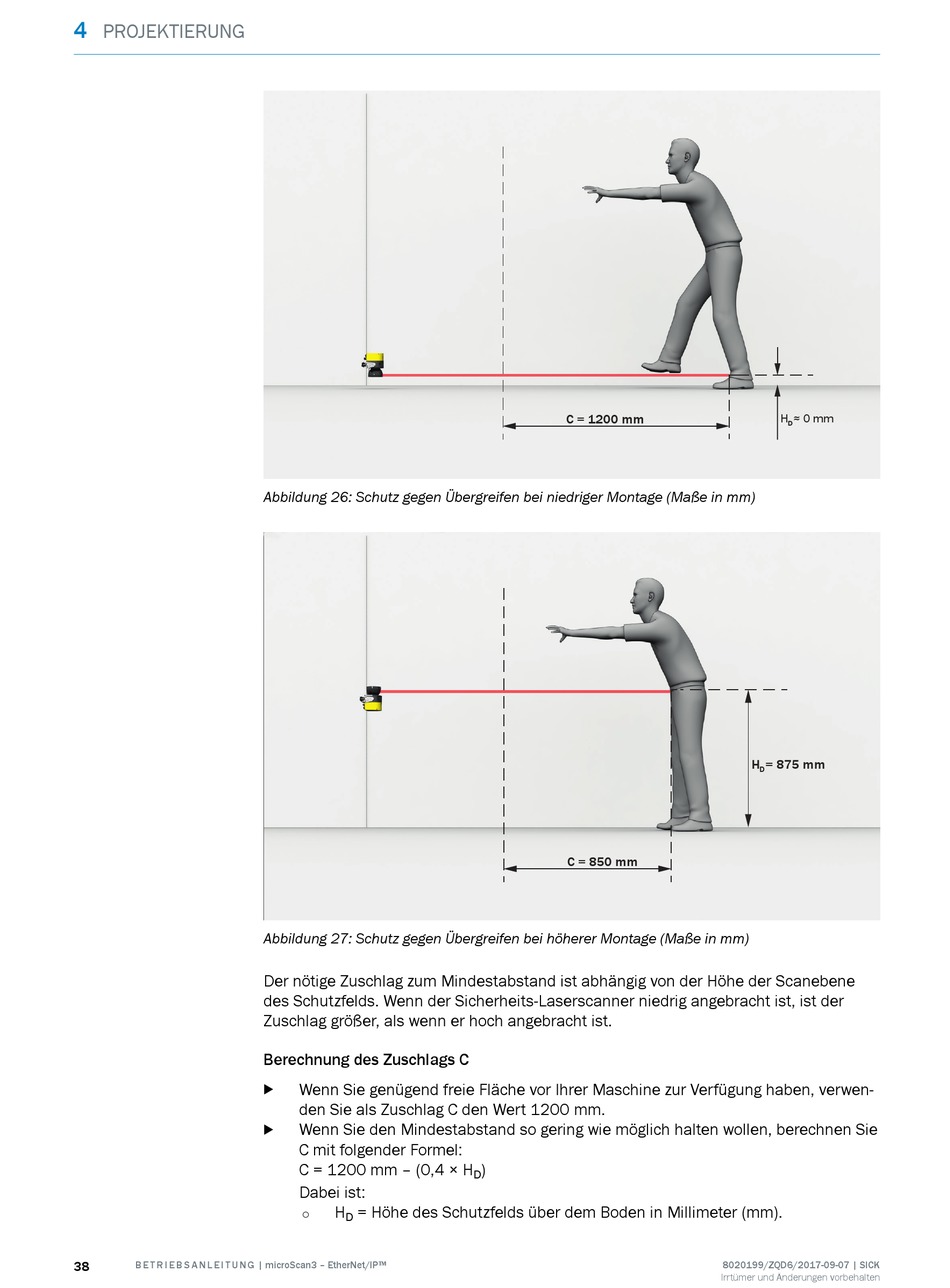

Abbildung 26: Schutz gegen Übergreifen bei niedriger Montage (Maße in mm)
Abbildung 27: Schutz gegen Übergreifen bei höherer Montage (Maße in mm)
Der nötige Zuschlag zum Mindestabstand ist abhängig von der Höhe der Scanebene
des Schutzfelds. Wenn der Sicherheits-Laserscanner niedrig angebracht ist, ist der
Zuschlag größer, als wenn er hoch angebracht ist.
Berechnung des Zuschlags C
Wenn Sie genügend freie Fläche vor Ihrer Maschine zur Verfügung haben, verwen‐
b
den Sie als Zuschlag C den Wert 1200 mm.
Wenn Sie den Mindestabstand so gering wie möglich halten wollen, berechnen Sie
b
C mit folgender Formel:
C = 1200 mm – (0,4 × H
Dabei ist:
H = Höhe des Schutzfelds über dem Boden in Millimeter (mm).
°
D
C = 1200 mm
C = 850 mm
)
D
H ≈ 0 mm
D
H = 875 mm
D
