Meldungshistorie - SICK microScan3 EtherNet/IP Betriebsanleitung

11.4.2

Meldungshistorie

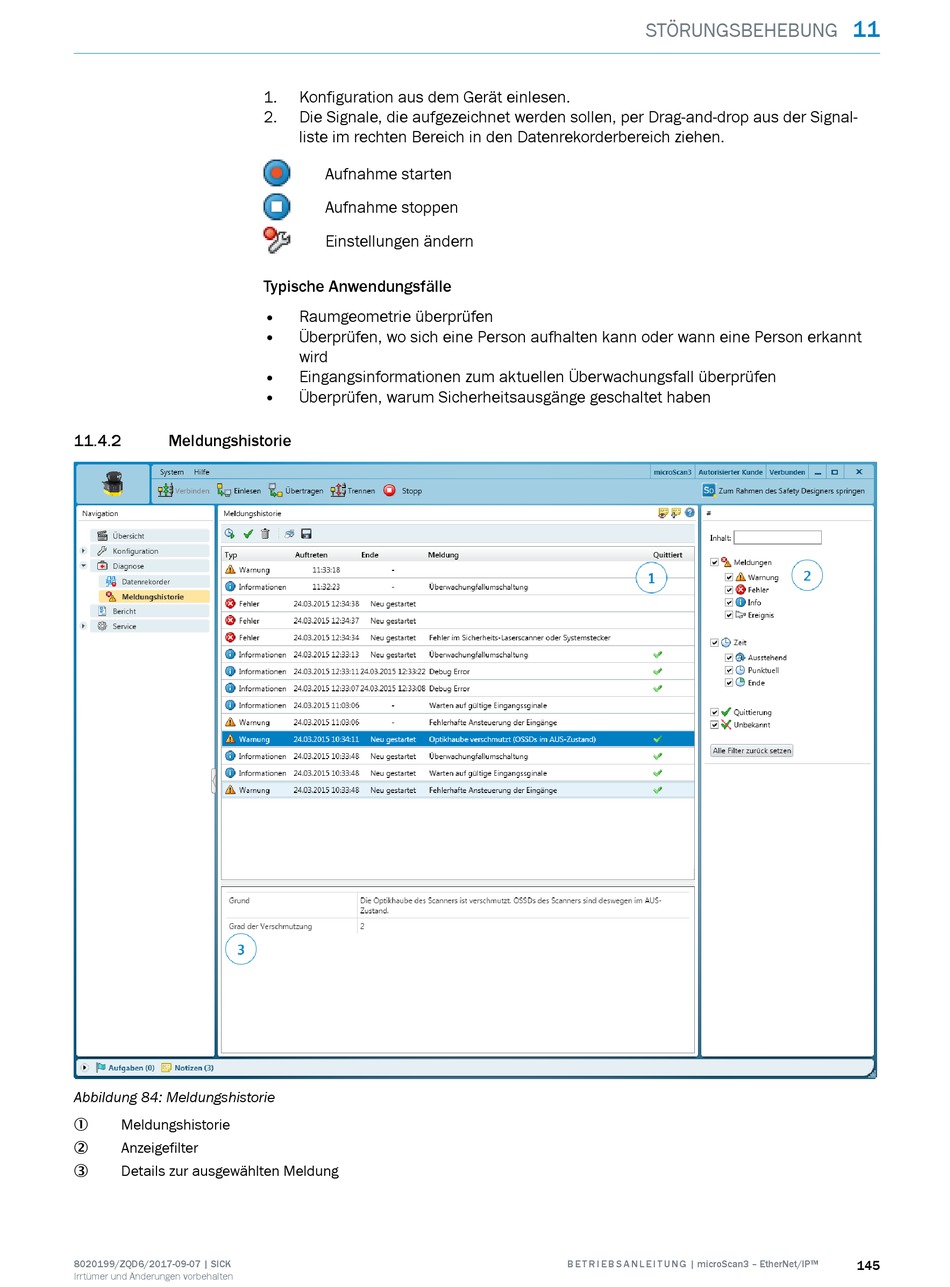

Abbildung 84: Meldungshistorie
Meldungshistorie
1
Anzeigefilter
2
Details zur ausgewählten Meldung
3
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
1. Konfiguration aus dem Gerät einlesen.
2. Die Signale, die aufgezeichnet werden sollen, per Drag-and-drop aus der Signal‐
liste im rechten Bereich in den Datenrekorderbereich ziehen.
Aufnahme starten
Aufnahme stoppen
Einstellungen ändern
Typische Anwendungsfälle
•
Raumgeometrie überprüfen
•
Überprüfen, wo sich eine Person aufhalten kann oder wann eine Person erkannt
wird
• Eingangsinformationen zum aktuellen Überwachungsfall überprüfen
• Überprüfen, warum Sicherheitsausgänge geschaltet haben
STÖRUNGSBEHEBUNG
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
11
145
