7.6.2 Parameter für den Sicherheits-Laserscanner
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten

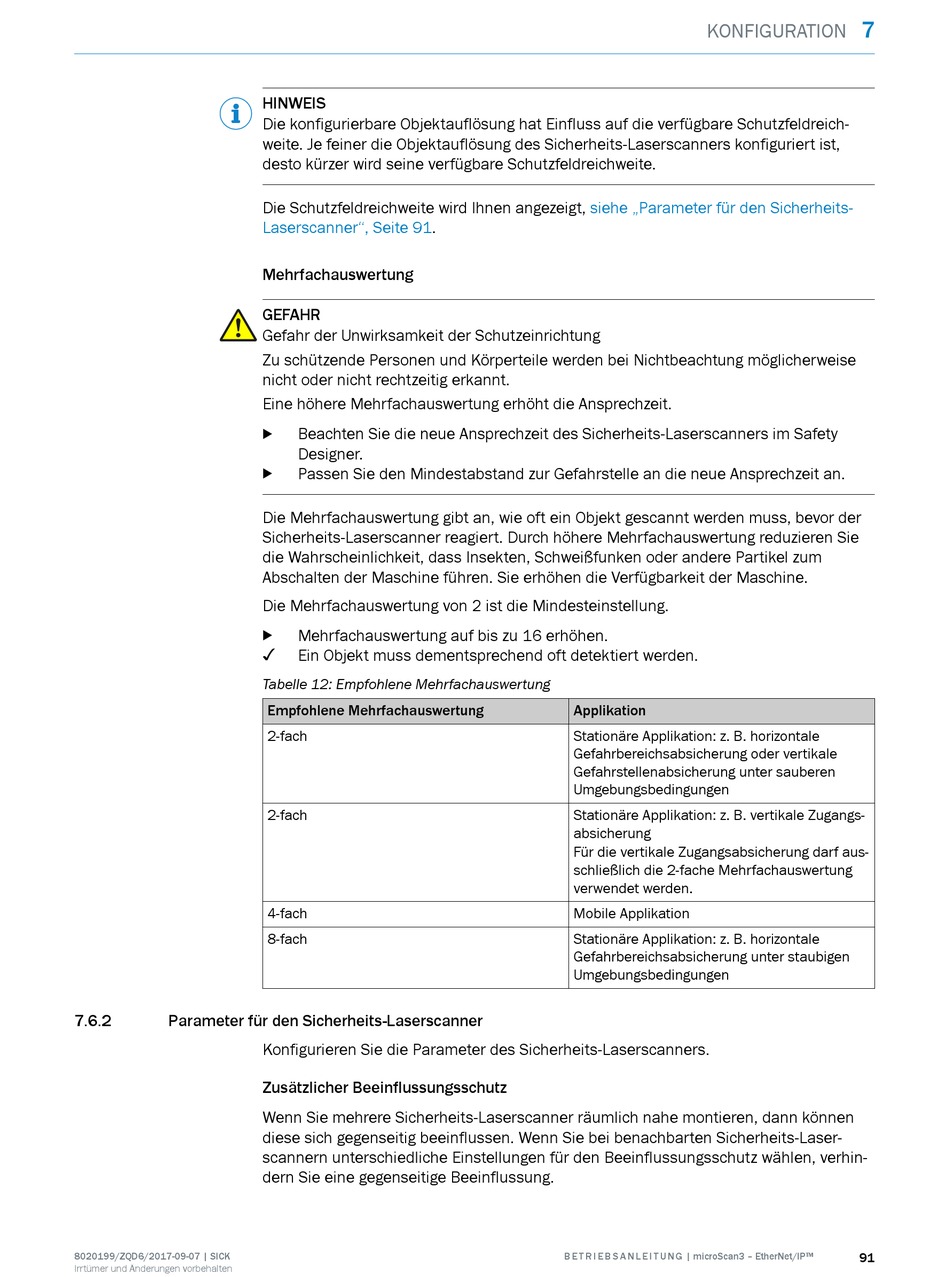

HINWEIS
Die konfigurierbare Objektauflösung hat Einfluss auf die verfügbare Schutzfeldreich‐
weite. Je feiner die Objektauflösung des Sicherheits-Laserscanners konfiguriert ist,
desto kürzer wird seine verfügbare Schutzfeldreichweite.
Die Schutzfeldreichweite wird Ihnen angezeigt,
Laserscanner", Seite 91.
Mehrfachauswertung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Eine höhere Mehrfachauswertung erhöht die Ansprechzeit.
Beachten Sie die neue Ansprechzeit des Sicherheits-Laserscanners im Safety
b
Designer.
Passen Sie den Mindestabstand zur Gefahrstelle an die neue Ansprechzeit an.
b
Die Mehrfachauswertung gibt an, wie oft ein Objekt gescannt werden muss, bevor der
Sicherheits-Laserscanner reagiert. Durch höhere Mehrfachauswertung reduzieren Sie
die Wahrscheinlichkeit, dass Insekten, Schweißfunken oder andere Partikel zum
Abschalten der Maschine führen. Sie erhöhen die Verfügbarkeit der Maschine.
Die Mehrfachauswertung von 2 ist die Mindesteinstellung.
Mehrfachauswertung auf bis zu 16 erhöhen.
b
✓
Ein Objekt muss dementsprechend oft detektiert werden.
Tabelle 12: Empfohlene Mehrfachauswertung

Empfohlene Mehrfachauswertung

2-fach
2-fach
4-fach
8-fach
Konfigurieren Sie die Parameter des Sicherheits-Laserscanners.
Zusätzlicher Beeinflussungsschutz
Wenn Sie mehrere Sicherheits-Laserscanner räumlich nahe montieren, dann können
diese sich gegenseitig beeinflussen. Wenn Sie bei benachbarten Sicherheits-Laser‐
scannern unterschiedliche Einstellungen für den Beeinflussungsschutz wählen, verhin‐
dern Sie eine gegenseitige Beeinflussung.
KONFIGURATION
siehe „Parameter für den Sicherheits-
Applikation
Stationäre Applikation: z. B. horizontale
Gefahrbereichsabsicherung oder vertikale
Gefahrstellenabsicherung unter sauberen
Umgebungsbedingungen
Stationäre Applikation: z. B. vertikale Zugangs‐
absicherung
Für die vertikale Zugangsabsicherung darf aus‐
schließlich die 2-fache Mehrfachauswertung
verwendet werden.
Mobile Applikation
Stationäre Applikation: z. B. horizontale
Gefahrbereichsabsicherung unter staubigen
Umgebungsbedingungen
