13
TECHNISCHE DATEN
13.5

Datenaustausch im Netzwerk

13.5.1

Standardobjekte (Open Objects)

13.5.1.1

Identity-Objekt (0x01)

154 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
R [%]
500 6
200
100
5
4
50
20
3
10
5
2
1
2
1
5 10

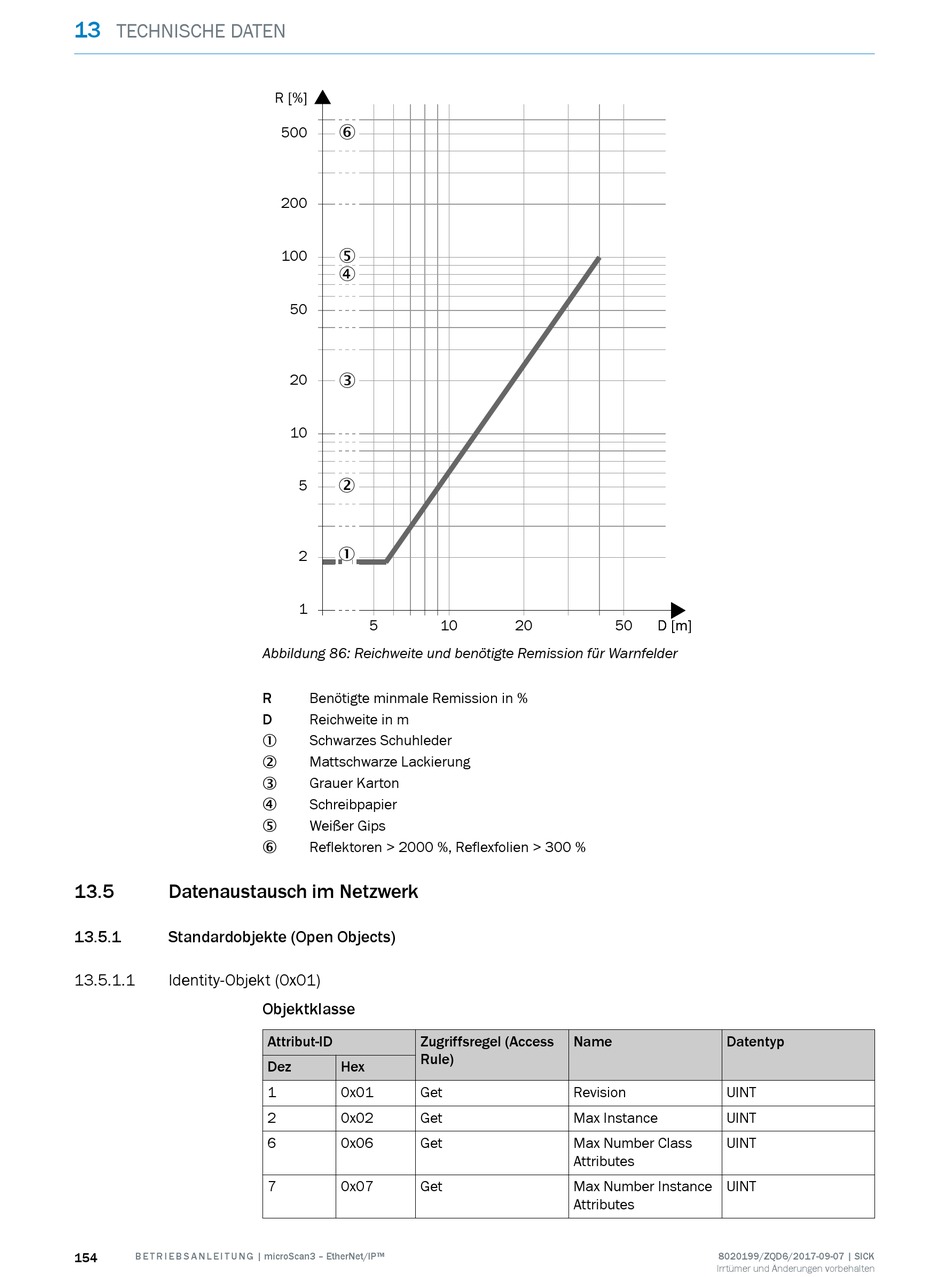

Abbildung 86: Reichweite und benötigte Remission für Warnfelder
R Benötigte minmale Remission in %
D Reichweite in m
Schwarzes Schuhleder
1
Mattschwarze Lackierung
2
Grauer Karton
3
Schreibpapier
4
Weißer Gips
5
Reflektoren > 2000 %, Reflexfolien > 300 %
6
Objektklasse
Attribut-ID Zugriffsregel (Access
Rule)
Dez Hex
1 0x01 Get
2 0x02 Get
6 0x06 Get
7 0x07 Get
20 50 D [m] D [m]
Name
Revision
Max Instance
Max Number Class
Attributes
Max Number Instance
Attributes
Datentyp
UINT
UINT
UINT
UINT
