4
PROJEKTIERUNG
42 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
s

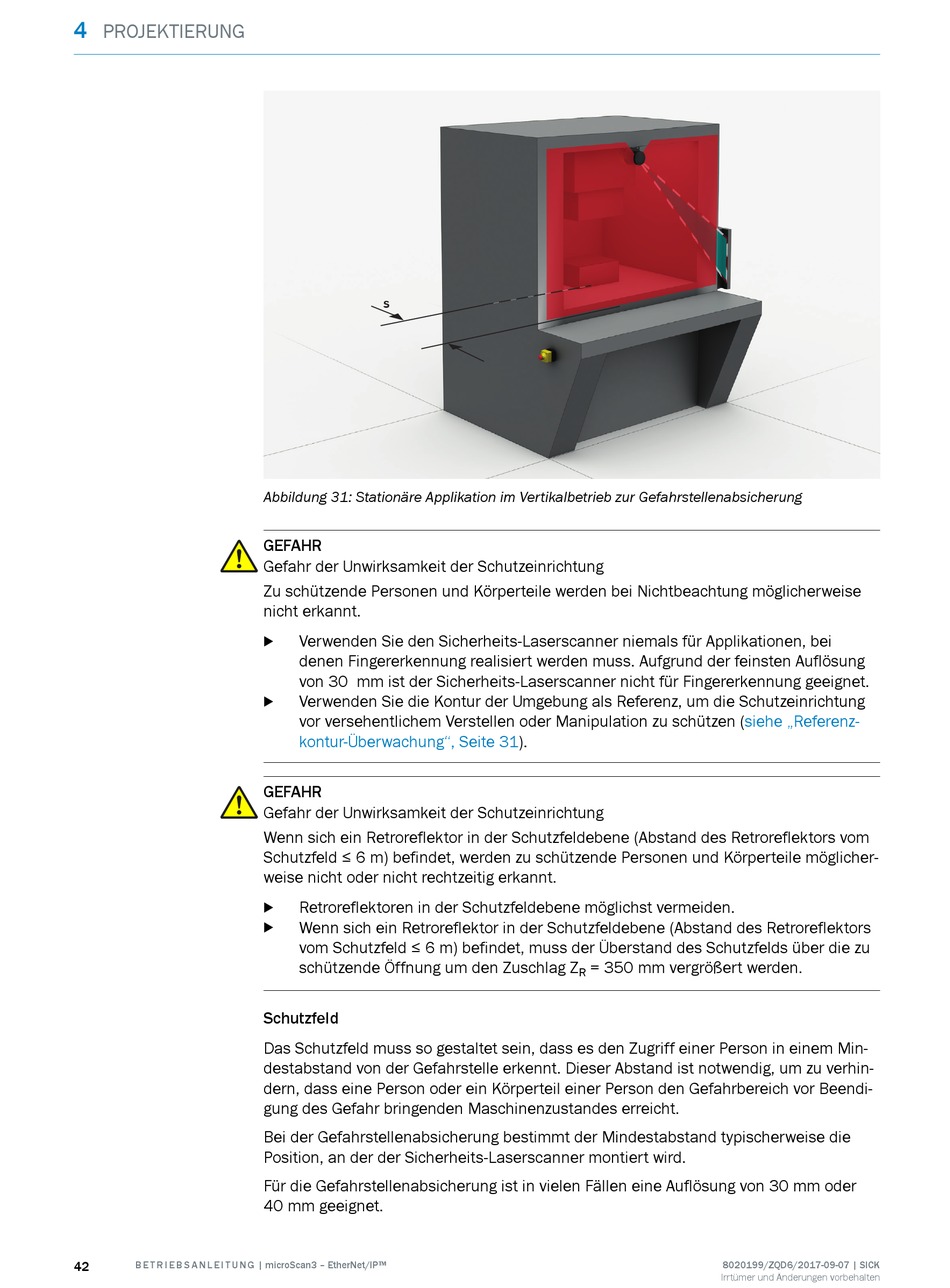

Abbildung 31: Stationäre Applikation im Vertikalbetrieb zur Gefahrstellenabsicherung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Verwenden Sie den Sicherheits-Laserscanner niemals für Applikationen, bei
b
denen Fingererkennung realisiert werden muss. Aufgrund der feinsten Auflösung
von 30 mm ist der Sicherheits-Laserscanner nicht für Fingererkennung geeignet.
Verwenden Sie die Kontur der Umgebung als Referenz, um die Schutzeinrichtung
b
vor versehentlichem Verstellen oder Manipulation zu schützen
kontur-Überwachung", Seite
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Wenn sich ein Retroreflektor in der Schutzfeldebene (Abstand des Retroreflektors vom
Schutzfeld ≤ 6 m) befindet, werden zu schützende Personen und Körperteile möglicher‐
weise nicht oder nicht rechtzeitig erkannt.
Retroreflektoren in der Schutzfeldebene möglichst vermeiden.
b
Wenn sich ein Retroreflektor in der Schutzfeldebene (Abstand des Retroreflektors
b
vom Schutzfeld ≤ 6 m) befindet, muss der Überstand des Schutzfelds über die zu
schützende Öffnung um den Zuschlag Z
Schutzfeld
Das Schutzfeld muss so gestaltet sein, dass es den Zugriff einer Person in einem Min‐
destabstand von der Gefahrstelle erkennt. Dieser Abstand ist notwendig, um zu verhin‐
dern, dass eine Person oder ein Körperteil einer Person den Gefahrbereich vor Beendi‐
gung des Gefahr bringenden Maschinenzustandes erreicht.
Bei der Gefahrstellenabsicherung bestimmt der Mindestabstand typischerweise die
Position, an der der Sicherheits-Laserscanner montiert wird.
Für die Gefahrstellenabsicherung ist in vielen Fällen eine Auflösung von 30 mm oder
40 mm geeignet.
31).
= 350 mm vergrößert werden.
R
(siehe „Referenz‐
