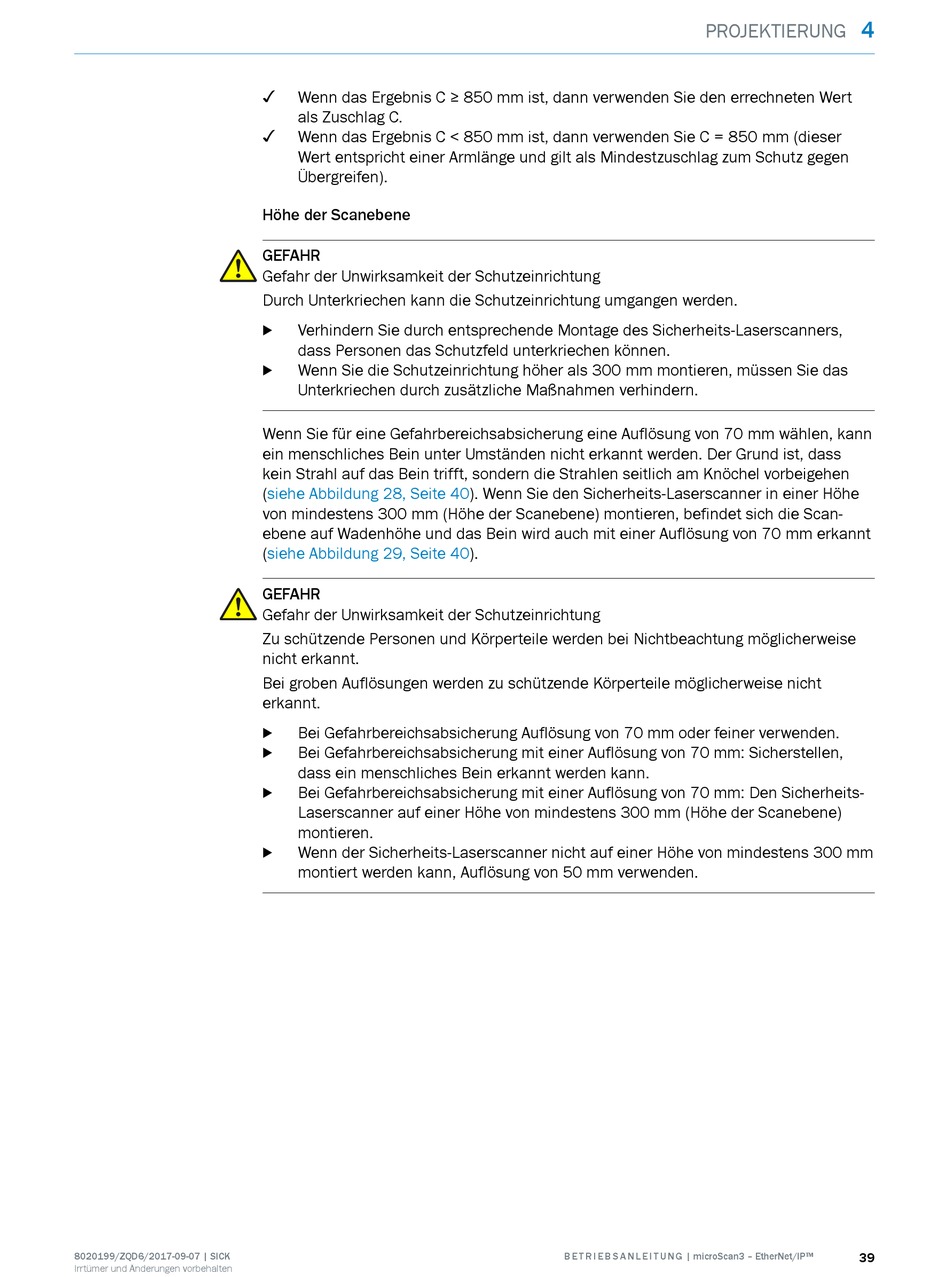

Wenn das Ergebnis C ≥ 850 mm ist, dann verwenden Sie den errechneten Wert
als Zuschlag C.
✓
Wenn das Ergebnis C < 850 mm ist, dann verwenden Sie C = 850 mm (dieser
Wert entspricht einer Armlänge und gilt als Mindestzuschlag zum Schutz gegen
Übergreifen).
Höhe der Scanebene
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Durch Unterkriechen kann die Schutzeinrichtung umgangen werden.
Verhindern Sie durch entsprechende Montage des Sicherheits-Laserscanners,
b
dass Personen das Schutzfeld unterkriechen können.
Wenn Sie die Schutzeinrichtung höher als 300 mm montieren, müssen Sie das
b
Unterkriechen durch zusätzliche Maßnahmen verhindern.
Wenn Sie für eine Gefahrbereichsabsicherung eine Auflösung von 70 mm wählen, kann
ein menschliches Bein unter Umständen nicht erkannt werden. Der Grund ist, dass
kein Strahl auf das Bein trifft, sondern die Strahlen seitlich am Knöchel vorbeigehen
(siehe Abbildung 28, Seite
von mindestens 300 mm (Höhe der Scanebene) montieren, befindet sich die Scan‐
ebene auf Wadenhöhe und das Bein wird auch mit einer Auflösung von 70 mm erkannt
(siehe Abbildung 29, Seite
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Bei groben Auflösungen werden zu schützende Körperteile möglicherweise nicht
erkannt.
Bei Gefahrbereichsabsicherung Auflösung von 70 mm oder feiner verwenden.
b
Bei Gefahrbereichsabsicherung mit einer Auflösung von 70 mm: Sicherstellen,
b
dass ein menschliches Bein erkannt werden kann.
Bei Gefahrbereichsabsicherung mit einer Auflösung von 70 mm: Den Sicherheits-
b
Laserscanner auf einer Höhe von mindestens 300 mm (Höhe der Scanebene)
montieren.
Wenn der Sicherheits-Laserscanner nicht auf einer Höhe von mindestens 300 mm
b
montiert werden kann, Auflösung von 50 mm verwenden.
40). Wenn Sie den Sicherheits-Laserscanner in einer Höhe
40).
