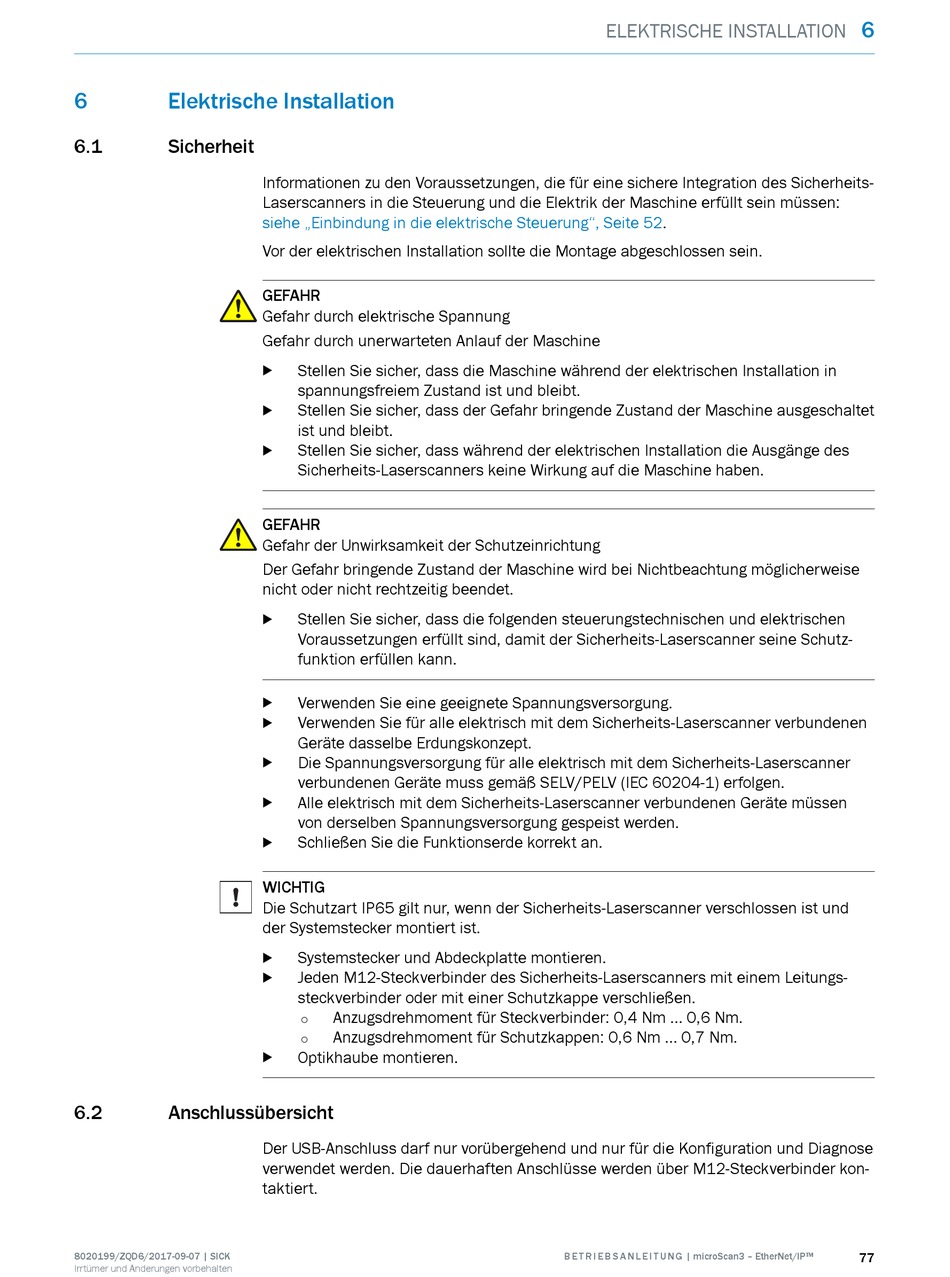

6

Elektrische Installation

6.1

Sicherheit

6.2 Anschlussübersicht
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
Informationen zu den Voraussetzungen, die für eine sichere Integration des Sicherheits-
Laserscanners in die Steuerung und die Elektrik der Maschine erfüllt sein müssen:
siehe „Einbindung in die elektrische Steuerung", Seite
Vor der elektrischen Installation sollte die Montage abgeschlossen sein.
GEFAHR
Gefahr durch elektrische Spannung
Gefahr durch unerwarteten Anlauf der Maschine
Stellen Sie sicher, dass die Maschine während der elektrischen Installation in
b
spannungsfreiem Zustand ist und bleibt.
Stellen Sie sicher, dass der Gefahr bringende Zustand der Maschine ausgeschaltet
b
ist und bleibt.
Stellen Sie sicher, dass während der elektrischen Installation die Ausgänge des
b
Sicherheits-Laserscanners keine Wirkung auf die Maschine haben.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheits-Laserscanner seine Schutz‐
funktion erfüllen kann.
Verwenden Sie eine geeignete Spannungsversorgung.
b
Verwenden Sie für alle elektrisch mit dem Sicherheits-Laserscanner verbundenen
b
Geräte dasselbe Erdungskonzept.
Die Spannungsversorgung für alle elektrisch mit dem Sicherheits-Laserscanner
b
verbundenen Geräte muss gemäß SELV/PELV (IEC 60204-1) erfolgen.
Alle elektrisch mit dem Sicherheits-Laserscanner verbundenen Geräte müssen
b
von derselben Spannungsversorgung gespeist werden.
Schließen Sie die Funktionserde korrekt an.
b
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose
verwendet werden. Die dauerhaften Anschlüsse werden über M12-Steckverbinder kon‐
taktiert.
ELEKTRISCHE INSTALLATION
52.
B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
6
77
