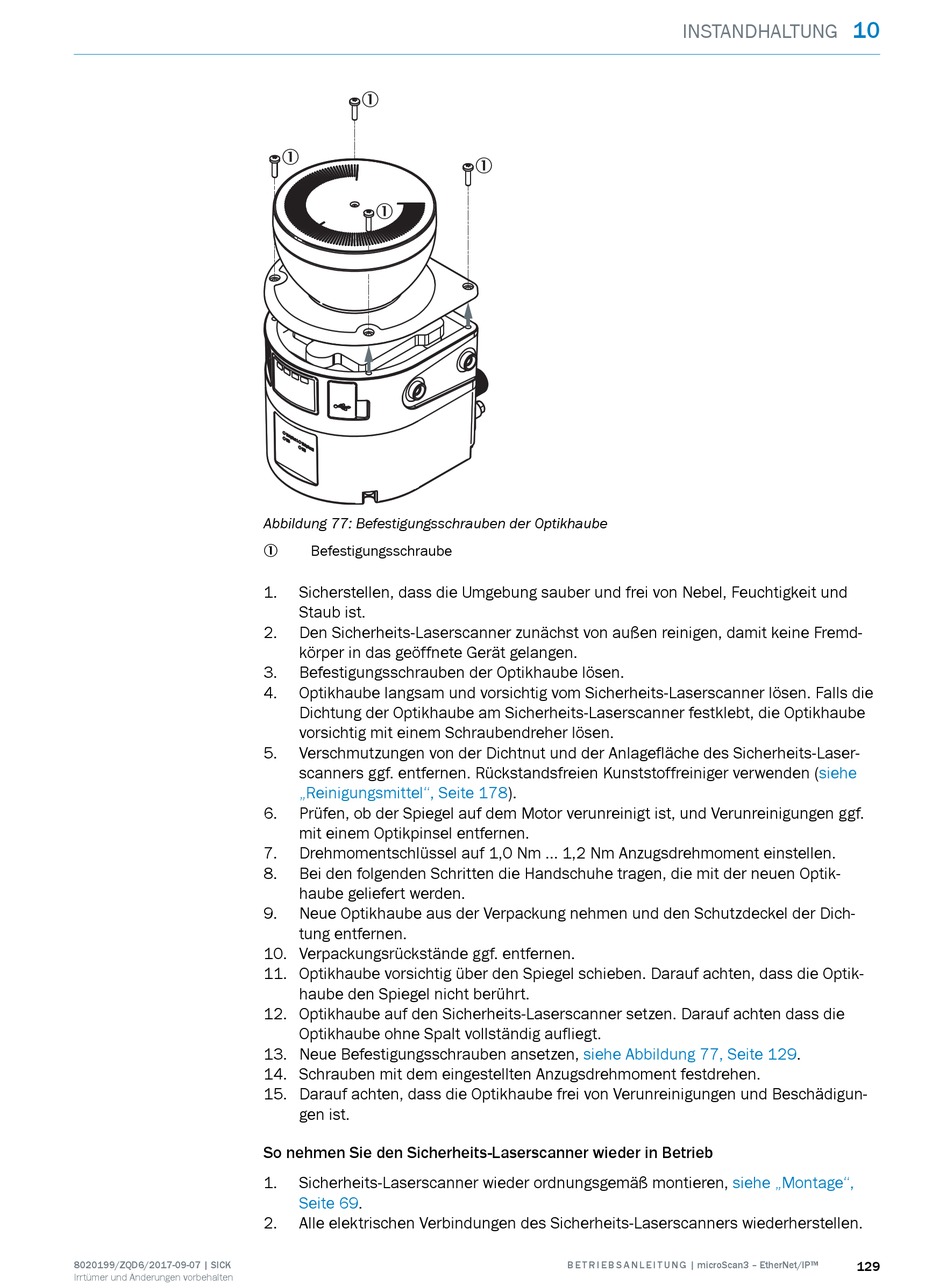

Abbildung 77: Befestigungsschrauben der Optikhaube
Befestigungsschraube
1
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Den Sicherheits-Laserscanner zunächst von außen reinigen, damit keine Fremd‐
körper in das geöffnete Gerät gelangen.
3. Befestigungsschrauben der Optikhaube lösen.
4. Optikhaube langsam und vorsichtig vom Sicherheits-Laserscanner lösen. Falls die
Dichtung der Optikhaube am Sicherheits-Laserscanner festklebt, die Optikhaube
vorsichtig mit einem Schraubendreher lösen.
5. Verschmutzungen von der Dichtnut und der Anlagefläche des Sicherheits-Laser‐
scanners ggf. entfernen. Rückstandsfreien Kunststoffreiniger verwenden
„Reinigungsmittel", Seite
6. Prüfen, ob der Spiegel auf dem Motor verunreinigt ist, und Verunreinigungen ggf.
mit einem Optikpinsel entfernen.
7. Drehmomentschlüssel auf 1,0 Nm ... 1,2 Nm Anzugsdrehmoment einstellen.
8. Bei den folgenden Schritten die Handschuhe tragen, die mit der neuen Optik‐
haube geliefert werden.
9. Neue Optikhaube aus der Verpackung nehmen und den Schutzdeckel der Dich‐
tung entfernen.
10. Verpackungsrückstände ggf. entfernen.
11. Optikhaube vorsichtig über den Spiegel schieben. Darauf achten, dass die Optik‐
haube den Spiegel nicht berührt.
12. Optikhaube auf den Sicherheits-Laserscanner setzen. Darauf achten dass die
Optikhaube ohne Spalt vollständig aufliegt.
13. Neue Befestigungsschrauben ansetzen,
14. Schrauben mit dem eingestellten Anzugsdrehmoment festdrehen.
15. Darauf achten, dass die Optikhaube frei von Verunreinigungen und Beschädigun‐
gen ist.
So nehmen Sie den Sicherheits-Laserscanner wieder in Betrieb
1. Sicherheits-Laserscanner wieder ordnungsgemäß montieren,
Seite 69.
2. Alle elektrischen Verbindungen des Sicherheits-Laserscanners wiederherstellen.
1
178).
siehe Abbildung 77, Seite
