4
PROJEKTIERUNG
40 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™

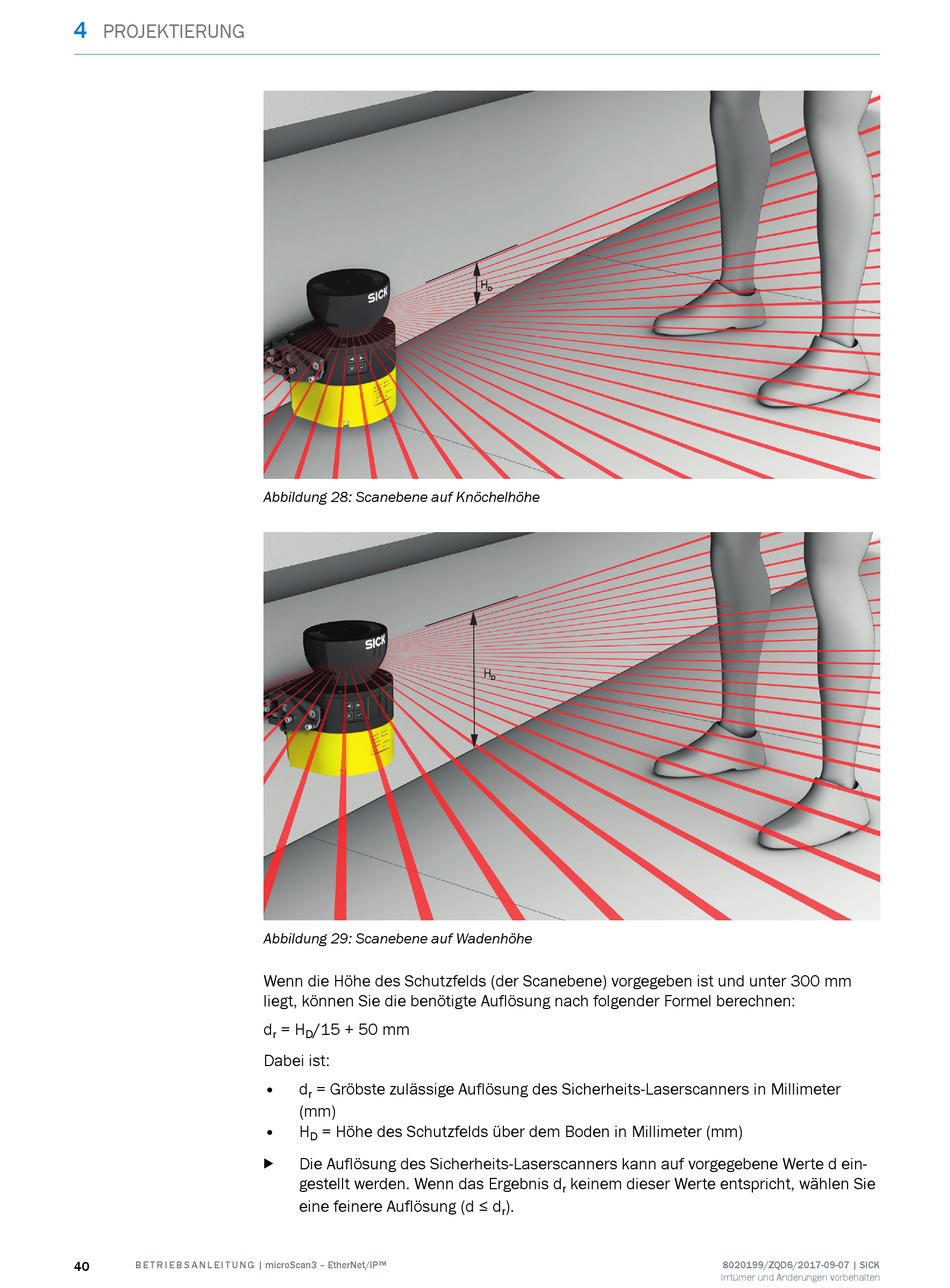

Abbildung 28: Scanebene auf Knöchelhöhe
Abbildung 29: Scanebene auf Wadenhöhe
Wenn die Höhe des Schutzfelds (der Scanebene) vorgegeben ist und unter 300 mm
liegt, können Sie die benötigte Auflösung nach folgender Formel berechnen:
d = H /15 + 50 mm
r D
Dabei ist:
• d = Gröbste zulässige Auflösung des Sicherheits-Laserscanners in Millimeter
r
(mm)
• H = Höhe des Schutzfelds über dem Boden in Millimeter (mm)
D
Die Auflösung des Sicherheits-Laserscanners kann auf vorgegebene Werte d ein‐
b
gestellt werden. Wenn das Ergebnis d
eine feinere Auflösung (d ≤ d
H
D
H
D
keinem dieser Werte entspricht, wählen Sie
r
).
r
