13
TECHNISCHE DATEN
13.6 Maßbilder
172 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
112
Ø 99,5

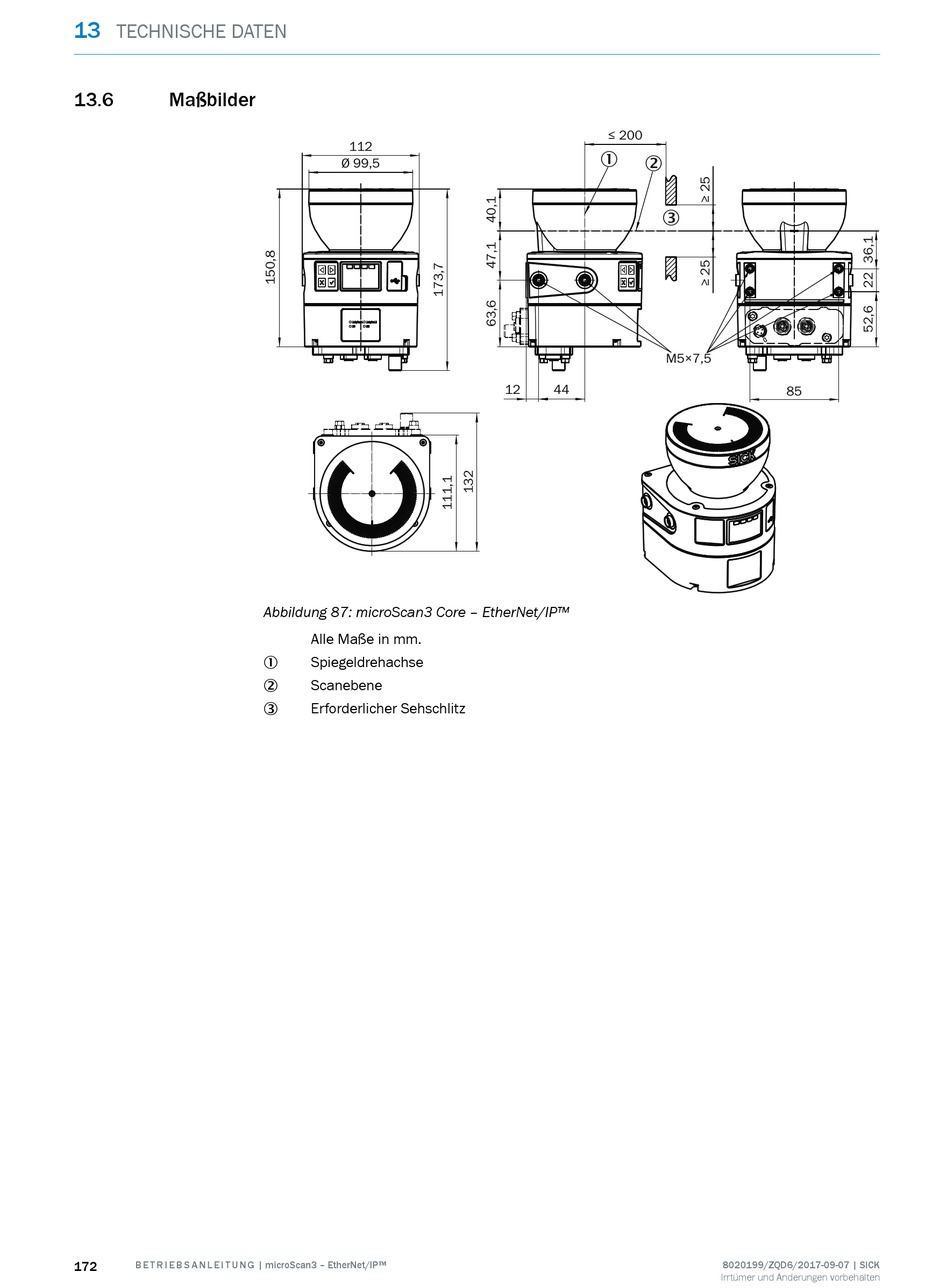

Abbildung 87: microScan3 Core – EtherNet/IP™
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Erforderlicher Sehschlitz
3
≤ 200
1
2
3
M5×7,5
12 44
85
8020199/ZQD6/2017-09-07 | SICK
Irrtümer und Änderungen vorbehalten
